Предохранители и реле Mercury Mariner (2005-2007)
Схемы относятся к указанным годам и вариантам Mercury Mariner (2005-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Mariner 2005-2007 гг.
Предохранители прикуривателя (розетки) в Mercury Mariner Это предохранитель № 24 (прикуриватель) в блоке предохранителей в салоне и предохранитель № 12 (разъем питания) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

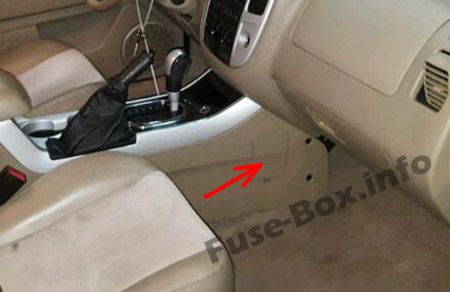

Расположение блока предохранителей
Блок предохранителей расположен со стороны пассажира на центральной консоли, за крышкой.

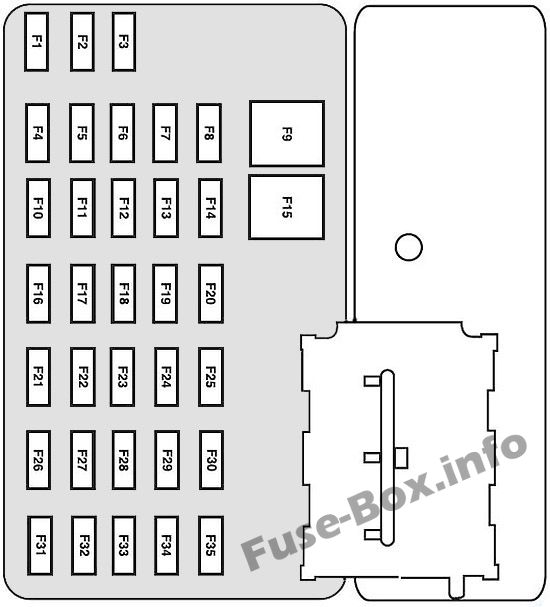

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Парковочные фонари для прицепа | 15 |
| 2 | Не используется | — |
| 3 | Передние и задние парковочные фонари | 15 |
| 4 | Замок зажигания | 10 |
| 5 | Модуль управления силовым агрегатом (реле PCM), реле топливного насоса, реле главного вентилятора, реле вентилятора высокой/низкой скорости 2, модуль PATS | 2 |
| 6 | Центральный стоп-сигнал (CHMSL), стоп-сигналы, PCM, антиблокировочная тормозная система (ABS), контроль скорости, выключатель тормоза | 15 |
| 7 | Комбинация приборов, диагностический разъем, переключатель зеркал с электроприводом, радио | 10 |
| 8 | 2007: Дефлектор канистры | 5 |
| 9 | дверные замки с электроприводом, сиденья с электроприводом | 30 |
| 10 | Зеркала с подогревом | 15 |
| 11 | Люк, Электрохроматическое зеркало, Компас | 15 |
| 12 | Радио | 5 |
| 13 | Не используется | — |
| 14 | Не используется | — |
| 15 | Электрические стеклоподъемники | 30 |
| 16 | Сабвуфер | 15 |
| 17 | Ближний свет | 15 |
| 18 | 4WD | 10 |
| 19 | Не используется | — |
| 20 | Horn | 15 |
| 21 | 2005–2006: Мотор заднего стеклоочистителя, омыватель заднего стеклоочистителя. 2007: Мотор заднего стеклоочистителя, омыватель заднего стеклоочистителя. | 10 15 |
| 22 | Приборный щиток | 10 |
| 23 | Не используется | — |
| 24 | Зажигалка | 20 |
| 25 | Электродвигатель переднего стеклоочистителя, омыватель переднего стеклоочистителя | 20 |
| 26 | Переключатель режимов работы системы климат-контроля | 5 |
| 27 | Вентиляция канистры (2005-2006), переключатель отмены контроля скорости | 5 |
| 28 | Приборный щиток | 10 |
| 29 | Помощь при парковке задним ходом | 10 |
| 30 | Не используется | — |
| 31 | Не используется | — |
| 32 | Блокировка переключения тормозной коробки передач | 10 |
| 33 | Модуль подушки безопасности, контрольная лампа отключения подушки безопасности пассажира (PAD), датчик классификации пассажиров (OCS) | 15 |
| 34 | Модуль ABS, Evac и Fill, контроль скорости | 5 |
| 35 | Модуль подогрева сидений, 4WD | 5 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

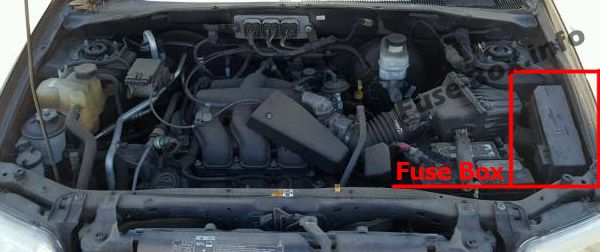

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (со стороны водителя).

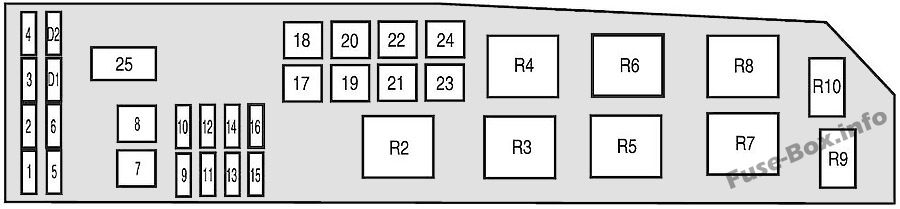

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Не используется | — |
| 2 | Мощность фары | 25 |
| 3 | Дальний свет, Сигналы поворота, Лампы освещения салона, Мощность фар | 25 |
| 4 | Keep Alive Power (KA PWR) | 5 |
| 5 | Датчики кислорода в выхлопных газах с подогревом (HEGO) | 15 |
| 6 | Топливный насос | 20 |
| 7 | Реле RUN/ACC — Электрохромное зеркало, Прикуриватель, Передние и задние дворники, Компас | 40 |
| 8 | Модуль управления силовым агрегатом (PCM), форсунки и катушка | 30 |
| 9 | Генератор | 15 |
| 10 | Сиденья с подогревом | 30 |
| 11 | PCM | 10 |
| 12 | Силовая установка | 20 |
| 13 | Противотуманные фары | 20 |
| 14 | Муфта кондиционера, реле кондиционера | 15 |
| 15 | Соленоид антиблокировочной тормозной системы (ABS) | 30 |
| 16 | Панель предохранителей I/P (RUN/START) | 25 |
| 17 | Зажигание (основное) | 50 |
| 18 | Двигатель вентилятора | 40 |
| 19 | Дополнительное реле задержки — сабвуфер и полный привод, ближний свет | 40 |
| 20 | ABS | 60 |
| 21 | Звуковой сигнал, CHMSL, Кластер, Электрозамки и сиденья с электроприводом | 40 |
| 22 | Охлаждающий вентилятор | 40 (2,3 л) 50 (3,0 л) |
| 23 | Обогрев заднего стекла, реле габаритных огней | 40 |
| 24 | Высокая/низкая скорость вентилятора | 40 (2,3 л) 50 (3,0 л) |
| 25 | Шунт | — |
| Реле | ||
| R2 | PCM | |
| R3 | Топливный насос | |
| R4 | Охлаждающий вентилятор | |
| R5 | Высокая/низкая скорость вентилятора 1 | |
| R6 | Двигатель вентилятора | |
| R7 | Стартер | |
| R8 | Высокая/низкая скорость вентилятора 2 | |
| R9 | Противотуманные фары | |
| R10 | A/C | |
| Диоды | ||
| D1 | Не используется | |
| D2 | диод переменного тока |
