Предохранители и реле Mercury Mariner (2008-2011)
Схемы относятся к указанным годам и вариантам Mercury Mariner (2008-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Mariner 2008-2011 гг.
Предохранители прикуривателя (розетки) в Mercury Mariner Это предохранитель № 40 (передняя розетка) в блоке предохранителей в салоне и предохранитель № 3 (задняя розетка — центральная консоль) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей

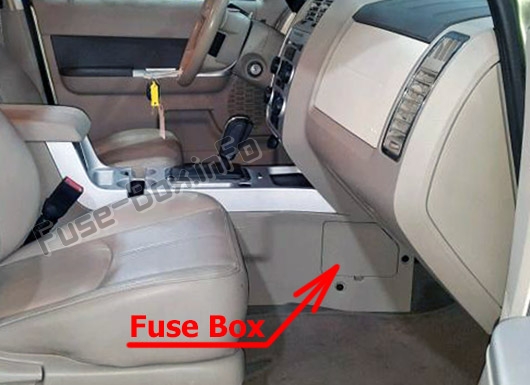

Блок предохранителей расположен со стороны пассажира на центральной консоли, за крышкой.

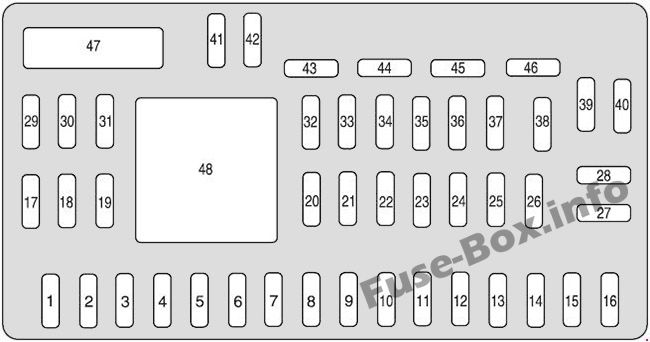

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | инвертор 110В | 30 |
| 2 | Переключатель включения/выключения тормоза | 15 |
| 3 | 2009–2011: модуль SYNC_x0002_ | 15 |
| 4 | 2009–2011: Лунная крыша | 30 |
| 5 | Подсветка клавиатуры, блокировка переключения передач (BSI), блок предохранителей в салоне | 10 |
| 6 | Поворотники, Стоп-сигналы | 20 |
| 7 | Фары ближнего света (левые) | 10 |
| 8 | Фары ближнего света (правые) | 10 |
| 9 | Внутреннее освещение | 15 |
| 10 | Подсветка | 15 |
| 11 | Полноприводный автомобиль | 10 |
| 12 | Переключатель зеркала с электроприводом | 7.5 |
| 13 | 2008: вентиляция канистры | 7.5 |
| 14 | FCIM (радиокнопки), Спутниковое радио, Модуль переднего дисплея, Модуль GPS (2010-2011) | 10 |
| 15 | Климат-контроль | 10 |
| 16 | Не используется (запасной) | 15 |
| 17 | Подача электродвигателей всех замков, разблокировка задней поднимающейся двери, разблокировка подъемного стекла | 20 |
| 18 | Сиденье с подогревом | 20 |
| 19 | Задний стеклоочиститель | 25 |
| 20 | Канал передачи данных | 15 |
| 21 | Противотуманные фары | 15 |
| 22 | Парковые фонари | 15 |
| 23 | Фары дальнего света | 15 |
| 24 | Реле звукового сигнала | 20 |
| 25 | Лампы спроса | 10 |
| 26 | Комбинация приборов | 10 |
| 27 | Замок зажигания | 20 |
| 28 | Радио | 5 |
| 29 | Комбинация приборов | 5 |
| 30 | 2008: отмена овердрайва | 5 |
| 31 | Модуль управления удерживающими устройствами | 10 |
| 32 | 2010-2011: Модуль задней видеокамеры. | 10 |
| 33 | 2008: Переключатель скорости | 10 |
| 34 | 2008: Переключатель отключения контроля скорости, ABS. | 5 |
| 35 | Полный привод, рулевое управление с электроусилителем (EPAS), модуль помощи при парковке, модуль активной помощи при парковке (2010-2011), инверторный модуль 110 В | 10 |
| 36 | Приемопередатчик пассивной противоугонной системы (PATS) | 5 |
| 37 | Климат-контроль | 10 |
| 38 | Сабвуфер/усилитель (радио для аудиофилов/радио премиум-класса) | 20 |
| 39 | Радио, Радиоусилитель (только навигация (2010-2011)) | 20 |
| 40 | Передняя розетка | 20 |
| 41 | Переключатели блокировки дверей водителя/пассажира, Зеркало с автоматическим затемнением, Компас, Окружающее освещение, Люк в крыше, Дисплей камеры в зеркале | 15 |
| 42 | Не используется (запасной) | 10 |
| 43 | Логика заднего стеклоочистителя, реле обогрева сидений, комбинация приборов | 10 |
| 44 | Не используется (запасной) | 10 |
| 45 | Логика переднего стеклоочистителя, реле электровентилятора | 5 |
| 46 | Система классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) | 7.5 |
| 47 | Автоматический выключатель: электрические стеклоподъемники, люк в крыше (2008 г.) | 30 |
| Реле | ||
| 48 | Аксессуар с задержкой |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

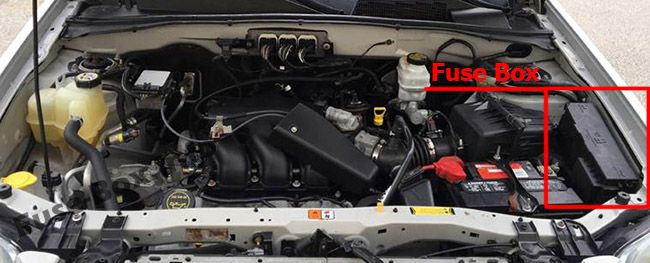

Распределительная коробка находится в моторном отсеке (со стороны водителя).

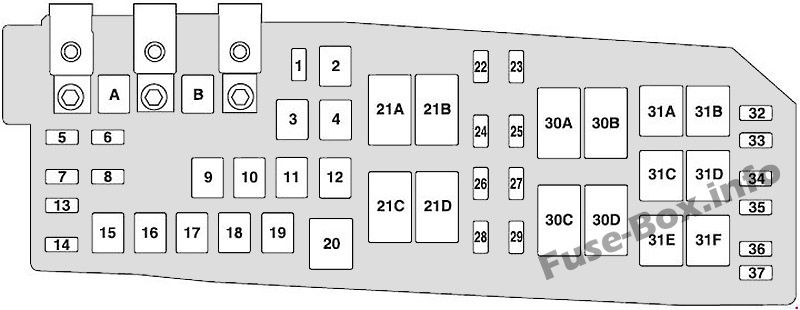

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| A | Электронный модуль усилителя рулевого управления (EPAS) | 80 |
| B | Панель предохранителей в салоне (SPDJB) | 125 |
| 1 | Зеркало с подогревом | 15 |
| 2 | Задний антиобледенитель | 30 |
| 3 | Задняя розетка (центральная консоль) | 20 |
| 4 | 2008: Топливный насос (кроме гибрида) | 20 |
| 4 | Гибрид: Электрический вакуумный насос | 40 |
| 5 | Модуль управления трансмиссией (PCM) Keep Alive power, реле PCM (2009-2011), вентиляция адсорбера (2009-2011), модуль управления коробкой передач (гибрид) | 10 |
| 6 | кроме гибрида: генератор | 15 |
| 7 | 2008: Фонари заднего хода | 10 |
| 7 | 2009-2011: Защелка задней двери | 15 |
| 8 | Стояночные фонари для буксировки прицепа | 20 |
| 8 | Гибрид: модуль управления тяговой батареей | 5 |
| 9 | Антиблокировочная тормозная система (АБС) Гибрид: модуль управления тормозами | 50 |
| 10 | Передние дворники | 30 |
| 11 | кроме гибридного: Стартер | 30 |
| 12 | Двигатель вентилятора | 40 |
| 13 | Муфта кондиционера | 10 |
| 14 | кроме гибрида: лампы поворота прицепа | 15 |
| 14 | Гибрид: нагреватель/насос охлаждающей жидкости | 10 |
| 15 | Гибрид: Модуль управления тяговой батареей (TBCM) | 10 |
| 16 | Охлаждающий вентилятор 1 | 40 |
| 17 | Охлаждающий вентилятор 2 | 40 |
| 18 | кроме гибрида: соленоид ABS | 20 |
| 18 | Гибрид: соленоид модуля управления тормозом | 50 |
| 19 | Сиденья с электроприводом | 30 |
| 22 | 2009-2011: Топливный насос (кроме гибрида) | 20 |
| 22 | Гибрид: катушки зажигания | 15 |
| 23 | 2009-2011: Топливные форсунки (кроме гибрида) | 15 |
| 24 | 2008: трансмиссия PCM (кроме гибрида) Гибрид: модуль управления коробкой передач | 10 |
| 25 | 2009–2011: Антиблокировочная тормозная система (ABS) (кроме гибрида) Гибрид: модуль управления тяговой батареей, терморегулирующий клапан | 5 |
| 26 | 2008: млн PCM (кроме гибрида) | 10 |
| 26 | 2009-2011: Катушки зажигания (кроме гибрида) | 15 |
| 26 | Гибрид: топливный насос, модуль управления тяговой батареей | 20 |
| 27 | 2008 год: PCM, не в милях 2009-2011: PCM - контрольная лампа общей неисправности компонентов трансмиссии | 10 |
| 28 | 2008: PCM (кроме гибрида) Гибрид: датчик кислорода в выхлопных газах с подогревом (HEGO), PCM (mil-on — контрольная лампа неисправности) | 15 |
| 28 | 2009-2011: PCM - контрольная лампа неисправности компонентов трансмиссии, связанных с выбросами (кроме гибрида) | 20 |
| 29 | 2008: Катушки зажигания 2009–2011: ПКМ | 15 |
| 32 | Гибрид: диод сцепления кондиционера | — |
| 33 | диод ПКМ | — |
| 34 | кроме гибридного: Пусковой диод | — |
| 35 | Реле фонарей заднего хода, Модуль управления скоростью (2008 г.), Реле обогрева заднего стекла, Работа/запуск (2009-2011 гг.) | 10 |
| 36 | Не используется | — |
| 37 | Не используется | — |
| Реле | ||
| 20 | Муфта кондиционера | |
| 21A | Задний антиобледенитель | |
| 21B | 2009-2011: Топливный насос Гибрид: зажигание | |
| 21C | воздуходувка | |
| 21D | PCM | |
| 30 | Охлаждающий вентилятор 1 | |
| 30B | Стартер Гибрид: механический электрический вакуумный насос | |
| 30C | Главный вентилятор охлаждения | |
| 30D | Охлаждающий вентилятор 2 | |
| 31A | Фонарь заднего хода | |
| 31B | 2008: Топливный насос | |
| 31C | кроме гибрида: буксировка прицепа, левый поворот Гибрид: насос отопителя | |
| 31D | кроме гибрида: буксировка прицепа, поворот направо Гибрид: насос охлаждающей жидкости | |
| 31E | кроме гибрида: буксировщик прицепа | |
| 31F | 2009-2011: Защелка задней двери |

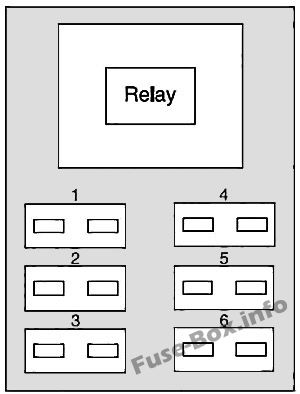

Дополнительный релейный блок (гибрид)
| № | Защищенные компоненты | A |
|---|---|---|
| 1 | Не используется | — |
| 2 | Не используется | — |
| 3 | Не используется | — |
| 4 | Монитор вакуумного насоса | 5 |
| 5 | Не используется | — |
| 6 | Не используется | — |
| Реле | Электрический вакуумный насос (полупроводниковый) |
