Предохранители и реле Mercury Milan (2006-2011)
Схемы относятся к указанным годам и вариантам Mercury Milan (2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Milan 2006-2011 гг.
Предохранители прикуривателя (розетка) в Mercury Milan являются предохранитель № 15 (2006–2009 гг.: прикуриватель) в блоке предохранителей панели приборов и предохранители № 17 (2006–2007 гг.) или № 22 (2008–2011 гг.) (розетка питания консоли), № 29 (2010–2011 гг.: Передняя розетка), № 18 (2011: электрическая розетка 110 В) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

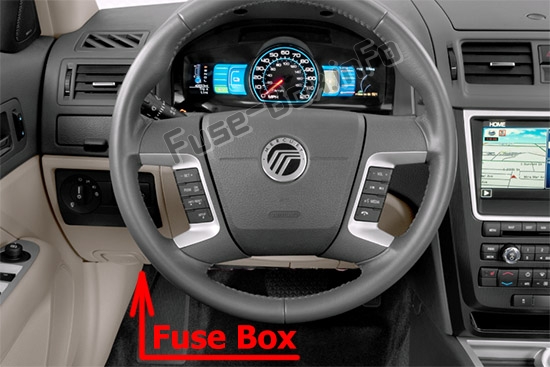

Расположение блока предохранителей
Блок предохранителей находится под приборной панелью, за крышкой.

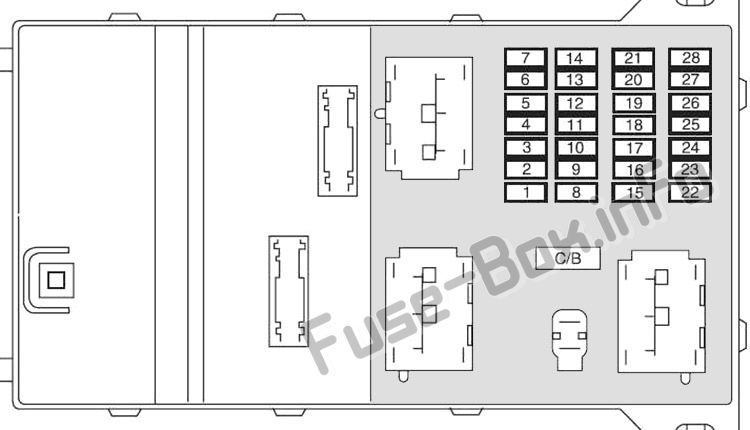

Схема блока предохранителей (2006-2009 гг.)
| № | Схемы защищены | Amp |
|---|---|---|
| 1 | Лампы заднего хода, Электрохроматическое зеркало | 10 |
| 2 | Рога | 20 |
| 3 | Экономия заряда батареи: лампы салона, лампы для луж, лампа багажника, электрические стеклоподъемники | 15 |
| 4 | Парковочные фонари, Боковые габариты, Освещение номерного знака | 15 |
| 5 | Не используется | — |
| 6 | Не используется | — |
| 7 | Не используется | — |
| 8 | Обогрев заднего стекла | 30 |
| 9 | Зеркала с подогревом | 10 |
| 10 | Катушка стартера, ПКМ | 30 |
| 11 | Дальний свет | 15 |
| 12 | Аксессуары Delay: Головные радиоустройства, Люк в крыше, Подсветка выключателя блокировки, Электрохроматические зеркала, Окружающее освещение (2008-2009) | 7.5 |
| 13 | Комбинация приборов, Аналоговые часы, Головные устройства климат-контроля, КАМ-ПКМ (2006-2007), Соленоид вентиляции адсорбера (2006-2007) | 7.5 |
| 14 | Насос омывателя | 15 |
| 15 | Зажигалка | 20 |
| 16 | Привод замка двери, соленоид замка крышки багажника | 15 |
| 17 | Сабвуфер | 20 |
| 18 | Головные радиоустройства, разъем OBDII | 20 |
| 19 | Не используется (запасной) | 7.5 |
| 20 | Электрозеркала, Модуль спутникового радио (2008-2009), Полный привод (2008-2009) | 7.5 |
| 21 | Стоп-сигналы, ЧМСЛ (2008-2009) | 7.5 |
| 22 | Аудио | 7.5 |
| 23 | Катушка реле стеклоочистителя, кластерная логика | 7.5 |
| 24 | OCS (пассажирское сиденье), индикатор PAD | 7.5 |
| 25 | RCM | 7.5 |
| 26 | Приемопередатчик PATS, Соленоид блокировки переключения тормозов, Датчик педали тормоза, Катушка реле АКПП (2008-2009), Выключатель заднего хода (фонари заднего хода для МКПП) (2008-2009) | 7.5 |
| 27 | Кластер, головные устройства климат-контроля | 7.5 |
| 28 | ABS/Контроль тяги, Подогрев сидений, Компас, Датчик заднего хода (2008-2009) | 10 |
| C/B | Автоматический выключатель: питание на крыше, устройство с задержкой (предохранитель SJB 12, электрические стеклоподъемники) | 30 |

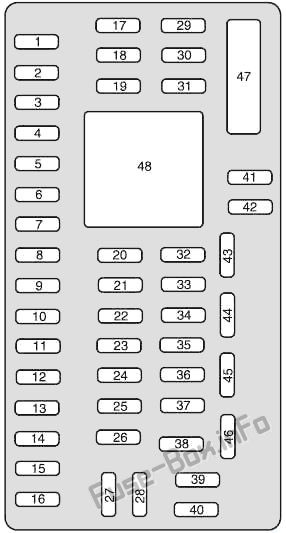

Схема блока предохранителей (2010-2011 гг.)
| № | Цепи защищены | Amp |
|---|---|---|
| 1 | Драйвер умного стеклоподъемника | 30 |
| 2 | Выключатель тормоза, центральный стоп-сигнал | 15 |
| 3 | Гибрид: аккумуляторный вентилятор HEV | 15 |
| 4 | Гибрид: инвертор 110 В | 30 |
| 5 | Подсветка клавиатуры, блокировка переключения тормоза | 10 |
| 6 | Лампы указателей поворота | 20 |
| 7 | Фары ближнего света (левые) | 10 |
| 8 | Фары ближнего света (правые) | 10 |
| 9 | Подсветка | 15 |
| 10 | Подсветка, Лампы для луж | 15 |
| 11 | Модуль полного привода | 10 |
| 12 | Наружные зеркала с электроприводом | 7.5 |
| 13 | модуль синхронизации | 5 |
| 14 | Электронная отделочная панель (EFP), модуль кнопок магнитолы и климат-контроля. Навигационный дисплей, центральный информационный дисплей, модуль GPS | 10 |
| 15 | Климат-контроль | 10 |
| 16 | Не используется (запасной) | 15 |
| 17 | Дверные замки, открытие багажника | 20 |
| 18 | Сиденья с подогревом | 20 |
| 19 | Усилитель | 25 |
| 20 | Бортовой диагностический разъем | 15 |
| 21 | Противотуманные фары | 15 |
| 22 | Передние боковые габаритные огни, Парковочные огни, Освещение номерного знака | 15 |
| 23 | Фары дальнего света | 15 |
| 24 | Horn | 20 |
| 25 | Лампы запроса/реле энергосбережения | 10 |
| 26 | Питание от батареи комбинации приборов | 10 |
| 27 | Замок зажигания | 20 |
| 28 | Цепь радиоуправления | 5 |
| 29 | Мощность зажигания комбинации приборов | 5 |
| 30 | Не используется (запасной) | 5 |
| 31 | Не используется (запасной) | 10 |
| 32 | Модуль управления удерживающими устройствами | 10 |
| 33 | Не используется (запасной) | 10 |
| 34 | Не используется (запасной) | 5 |
| 35 | Система обнаружения заднего хода, Система информирования о слепых зонах, Подогрев сидений, Камера заднего вида, Инвертор 110 В, Полный привод | 10 |
| 36 | Приемопередатчик пассивного противоугонного датчика (PATS) | 5 |
| 37 | Гибрид: Датчик влажности | 10 |
| 38 | Усилитель сабвуфера | 20 |
| 39 | Радио | 20 |
| 40 | Не используется (запасной) | 20 |
| 41 | Зеркало с автоматическим затемнением, Люк в крыше, Компас, Окружающее освещение | 15 |
| 42 | Электронный контроль устойчивости, электроусилитель руля | 10 |
| 43 | Датчик дождя | 10 |
| 44 | Топливный диод/модуль управления силовым агрегатом | 10 |
| 45 | Обогрев катушки реле подсветки и вентилятора, омыватель стеклоочистителя | 5 |
| 46 | Модуль датчика классификации пассажиров (OCS), лампа отключения подушки безопасности пассажира | 7.5 |
| 47 | Автоматический выключатель: электрические стеклоподъемники | 30 |
| 48 | Аксессуар с задержкой (реле) | - |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

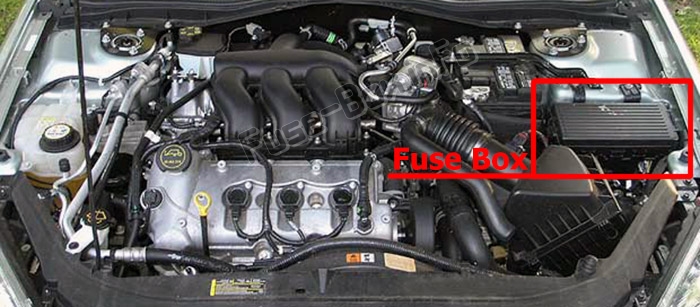

Расположение блока предохранителей
Блок предохранителей находится в моторном отсеке (со стороны водителя), под крышкой.

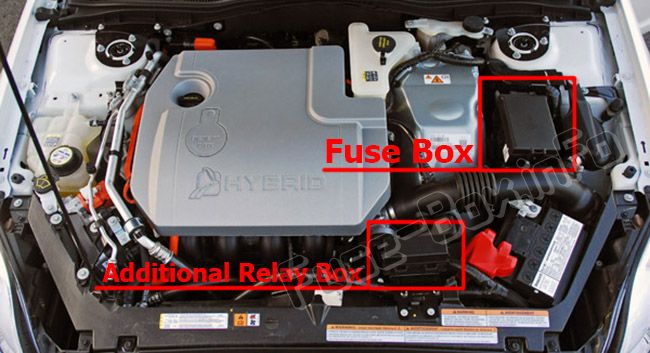

Гибридный

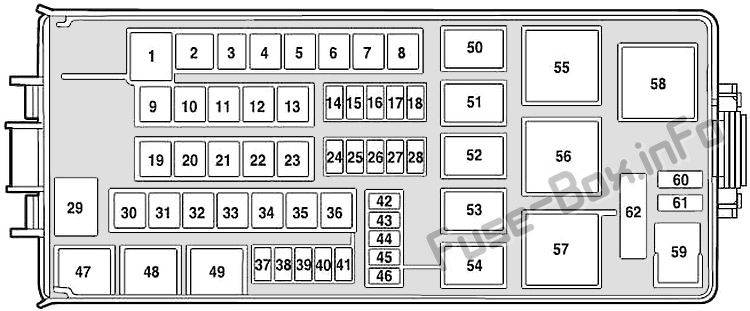

Схема блока предохранителей (2006-2007 гг.)
| № | Схемы защищены | Amp |
|---|---|---|
| 1 | Питание SJB (предохранители 12, 13, 14, 15, 16, 17, 18, C/B) | 60 |
| 2 | Мощность силового агрегата | 40 |
| 3 | Не используется | — |
| 4 | Двигатель вентилятора | 40 |
| 5 | Не используется | — |
| 6 | Обогрев заднего стекла, Обогрев зеркал | 40 |
| 7 | Насос PETA (только двигатель PZEV) | 40 |
| 8 | Не используется | — |
| 9 | Дворники | 20 |
| 10 | Клапаны АБС | 20 |
| 11 | Сиденья с подогревом | 20 |
| 12 | Не используется | — |
| 13 | Не используется | — |
| 14 | Замок зажигания | 15 |
| 15 | Не используется | — |
| 16 | Передача инфекции | 15 |
| 17 | Консольная точка питания | 20 |
| 18 | смысл генератора | 10 |
| 19 | Логическая подача на SJB (твердотельные устройства) | 40 |
| 20 | Не используется | — |
| 21 | Не используется | — |
| 22 | Не используется | — |
| 23 | Питание SJB (предохранители 1, 2, 4, 10, 11) | 60 |
| 24 | Противотуманные фары | 15 |
| 25 | Муфта компрессора кондиционера | 10 |
| 26 | Не используется | — |
| 27 | Не используется | — |
| 28 | Не используется | — |
| 29 | Вентилятор охлаждения двигателя | 50 |
| 30 | Питание реле топливного насоса | 30 |
| 31 | Не используется | — |
| 32 | Водительское сиденье с электроприводом | 30 |
| 33 | Люк | 20 |
| 34 | Не используется | — |
| 35 | Не используется | — |
| 36 | Насос АБС | 40 |
| 37 | Не используется | — |
| 38 | Не используется | — |
| 39 | Не используется | — |
| 40 | Не используется | — |
| 41 | Не используется | — |
| 42 | PCM, не связанный с выбросами | 15 |
| 43 | Катушка на штекере | 15 |
| 44 | Относящийся к выбросам PCM | 15 |
| 45 | Обратная связь насоса PETA (только двигатель PZEV) | 5 |
| 46 | Форсунки | 15 |
| 62 | Автоматический выключатель: запасной | - |
| Диоды | ||
| 60 | Топливный насос | |
| 61 | Не используется | |
| Реле | ||
| 47 | Противотуманные фары | |
| 48 | Не используется | |
| 49 | Не используется | |
| 50 | Дворник Парк | |
| 51 | Муфта кондиционера | |
| 52 | Не используется | |
| 53 | Стеклоочиститель РАБОТАЕТ | |
| 54 | Трансмиссия (только двигатель I4) | |
| 55 | Топливный насос | |
| 56 | Двигатель вентилятора | |
| 57 | PCM | |
| 58 | Насос PETA (только двигатель PZEV) | |
| 59 | Не используется |

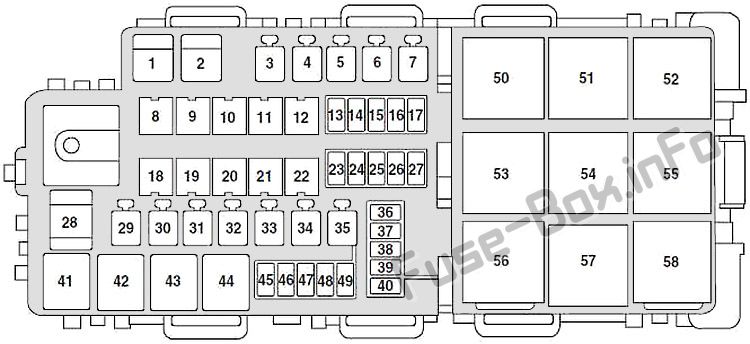

Схема блока предохранителей (2008-2009 гг.)
| № | Схемы защищены | Amp |
|---|---|---|
| 1 | Питание SJB (предохранители 12, 13, 14, 15, 16, 17, 18, C/B) | 60 |
| 2 | Питание SJB (предохранители 1, 2, 4, 10, 11) | 60 |
| 3 | Питание силового агрегата, катушка реле PCM | 40 |
| 4 | Двигатель вентилятора | 40 |
| 5 | Не используется | — |
| 6 | Обогрев заднего стекла, Обогрев зеркал | 40 |
| 7 | Питание насоса ПЭТА (ПЗЭВ) | 40 |
| 8 | насос АБС | 40 |
| 9 | Дворники | 20 |
| 10 | Клапаны АБС | 30 |
| 11 | Сиденья с подогревом | 20 |
| 12 | Не используется | — |
| 13 | SYNC | 10 |
| 14 | Замок зажигания | 15 |
| 15 | Не используется | — |
| 16 | Передача инфекции | 15 |
| 17 | смысл генератора | 10 |
| 18 | Не используется | — |
| 19 | Логическая подача на SJB (твердотельные устройства) | 40 |
| 20 | Не используется | — |
| 21 | Не используется | — |
| 22 | Консольная точка питания | 20 |
| 23 | PCM KAM, FNR5 и соленоид вентиляции адсорбера | 10 |
| 24 | Противотуманные фары | 15 |
| 25 | Муфта компрессора кондиционера | 10 |
| 26 | Не используется | — |
| 27 | Не используется | — |
| 28 | Вентилятор охлаждения двигателя | 60 |
| 29 | Не используется | — |
| 30 | Реле топливного насоса/форсунок | 30 |
| 31 | Не используется | — |
| 32 | Водительское сиденье с электроприводом | 30 |
| 33 | Лунная крыша | 20 |
| 34 | Не используется | — |
| 35 | Не используется | — |
| 36 | диод ПКМ | 1 |
| 37 | Диод интегрированного запуска одним касанием (OTIS) | 1 |
| 38 | Не используется | — |
| 39 | Не используется | — |
| 40 | Не используется | — |
| 45 | Отзыв о насосе PETA (PZEV) | 5 |
| 46 | Форсунки | 15 |
| 47 | ПКМ класс B | 15 |
| 48 | Катушка на штекере | 15 |
| 49 | ПКМ класс С | 15 |
| Реле | ||
| 41 | Реле противотуманных фар | |
| 42 | Реле парковки стеклоочистителя | |
| 43 | Реле муфты кондиционера | |
| 44 | Реле передачи FNR5 | |
| 50 | Не используется | |
| 51 | Не используется | |
| 52 | Реле вентилятора | |
| 53 | Не используется | |
| 54 | Реле топливного насоса/форсунок | |
| 55 | Реле РАБОТЫ стеклоочистителя | |
| 56 | Не используется | |
| 57 | Реле ПКМ | |
| 58 | Насос РЕТА (ПЗЭВ) |

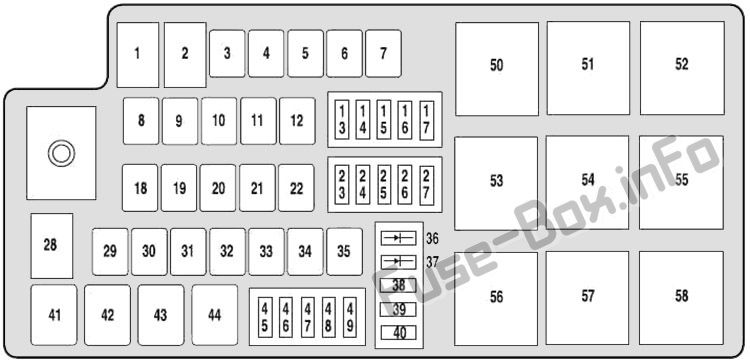

Схема блока предохранителей (2010-2011, кроме Гибридный)
| № | Цепи защищены | Amp |
|---|---|---|
| 1 | Электронный усилитель рулевого управления B+ | 50 |
| 2 | Электронный усилитель рулевого управления B+ | 50 |
| 3 | Модуль управления силовым агрегатом (PCM) (реле 57 питания) | 40 |
| 4 | Не используется | — |
| 5 | Стартер (реле 55 питания) | 30 |
| 6 | Разморозка заднего стекла (реле 53 питания) | 40 |
| 7 | Не используется | — |
| 8 | Насос антиблокировочной тормозной системы (ABS) | 40 |
| 9 | Стеклоочиститель | 20 |
| 10 | клапан АБС | 30 |
| 11 | Не используется | — |
| 12 | Не используется | — |
| 13 | Не используется | — |
| 14 | Не используется | — |
| 15 | Не используется | — |
| 16 | Модуль трансмиссии (3,5 л) | 15 |
| 17 | Генератор | 10 |
| 18 | Не используется | — |
| 19 | Не используется | — |
| 20 | Не используется | — |
| 21 | Не используется | — |
| 22 | Консольная точка питания | 20 |
| 23 | PCM - Keep live power, вентиляция канистры | 10 |
| 24 | Не используется | — |
| 25 | Муфта кондиционера (реле 43 питания) | 10 |
| 26 | Не используется | — |
| 27 | Не используется | — |
| 28 | Мотор вентилятора охлаждения | 60 (2,5 л и 3,0 л) 80 (3,5 л) |
| 29 | Передняя розетка | 20 |
| 30 | Топливное реле (реле 54 питания) | 30 |
| 31 | Пассажирское сиденье с электроприводом | 30 |
| 32 | Водительское сиденье с электроприводом | 30 |
| 33 | Питание электродвигателя люка | 20 |
| 34 | Не используется | — |
| 35 | Электродвигатель переднего вентилятора кондиционера (питание реле 52) | 40 |
| 38 | Боковые зеркала с подогревом | 10 |
| 39 | Не используется | — |
| 40 | Не используется | — |
| 45 | Форсунки | 15 |
| 46 | PCM | 15 |
| 47 | Общие компоненты трансмиссии, реле муфты кондиционера, лампы заднего хода | 10 |
| 48 | Катушки зажигания (3,0 л) Компоненты трансмиссии, связанные с выбросами (2,5 л и 3,5 л) | 15 |
| 49 | Компоненты трансмиссии, связанные с выбросами (3,0 л) | 20 |
| Диоды | ||
| 36 | Топливный насос | 1 |
| 37 | Запуск в одно касание | 1 |
| Реле | ||
| 41 | Резервные лампы | |
| 42 | Не используется | |
| 43 | Муфта кондиционера | |
| 44 | Не используется | |
| 50 | Не используется | |
| 51 | Не используется | |
| 52 | Двигатель вентилятора | |
| 53 | Задняя разморозка | |
| 54 | Fuel | |
| 55 | Стартер | |
| 56 | Не используется | |
| 57 | PCM | |
| 58 | Не используется |

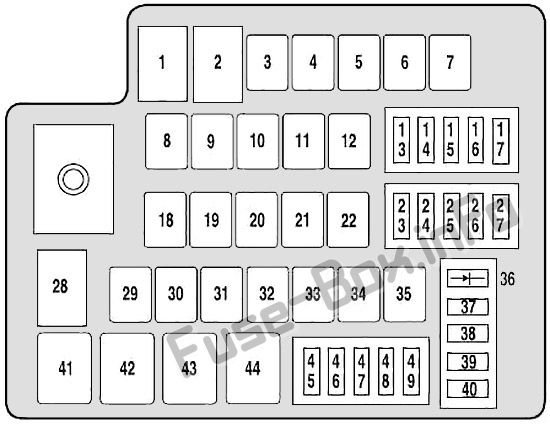

Схема блока предохранителей (2010-2011, гибрид)
| № | Цепи защищены | Amp |
|---|---|---|
| 1 | Электронный усилитель рулевого управления B+ | 50 |
| 2 | Электронный усилитель рулевого управления B+ | 50 |
| 3 | Модуль управления силовым агрегатом (вспомогательное реле 5 питания) | 40 |
| 4 | Не используется | — |
| 5 | Не используется | — |
| 6 | Задняя разморозка (вспомогательное реле 4 питания) | 40 |
| 7 | Вакуумный насос (вспомогательное реле 6 питание) | 40 |
| 8 | Насос контроллера тормозной системы | 50 |
| 9 | Стеклоочиститель | 20 |
| 10 | Клапаны управления тормозной системой | 30 |
| 11 | Не используется | — |
| 12 | Не используется | — |
| 13 | Насос охлаждающей жидкости/насоса отопителя электродвигателя (реле 42 и 44 питания) | 15 |
| 14 | Не используется | — |
| 15 | Не используется | — |
| 16 | Не используется | — |
| 17 | Модуль аккумуляторной батареи высокого напряжения HEV | 10 |
| 18 | Электрическая розетка 110 В (2011 г.) | 30 |
| 19 | Не используется | — |
| 20 | Не используется | — |
| 21 | Не используется | — |
| 22 | Консольная точка питания | 20 |
| 23 | Блок управления силовым агрегатом/модуль управления коробкой передач, блок управления трансмиссией, вентиляция адсорбера | 10 |
| 24 | Не используется | — |
| 25 | Не используется | — |
| 26 | Левая фара (питание вспомогательного реле 1) | 15 |
| 27 | Правая фара (питание вспомогательного реле 2) | 15 |
| 28 | Мотор вентилятора охлаждения | 60 |
| 29 | Передняя розетка | 20 |
| 30 | Топливное реле (реле 43 питания) | 30 |
| 31 | Пассажирское сиденье с электроприводом | 30 |
| 32 | Водительское сиденье с электроприводом | 30 |
| 33 | Лунная крыша | 20 |
| 34 | Не используется | — |
| 35 | Двигатель переднего вентилятора кондиционера (питание вспомогательного реле 3) | 40 |
| 36 | Диод: Топливный насос | 1 |
| 37 | Контроль вакуумного насоса | 5 |
| 38 | Боковые зеркала с подогревом | 10 |
| 39 | Модуль управления коробкой передач | 10 |
| 40 | Модуль управления силовым агрегатом | 10 |
| 45 | Форсунки | 15 |
| 46 | Катушка на свечах | 15 |
| 47 | Модуль управления силовым агрегатом (общие): насос отопителя, катушки реле насоса охлаждающей жидкости электродвигателя, преобразователь постоянного тока в постоянный, лампы заднего хода, контроллер тормозов | 10 |
| 48 | Модуль высоковольтной аккумуляторной батареи HEV, реле топливного насоса | 20 |
| 49 | Модуль управления силовым агрегатом (связанный с выбросами) | 15 |
| Реле | ||
| 41 | Резервные лампы | |
| 42 | Насос отопителя | |
| 43 | Топливный насос | |
| 44 | Насос охлаждающей жидкости электродвигателя |
Дополнительный релейный блок (гибрид)
Блок реле расположен перед радиатором в моторном отсеке.
| № | Реле |
|---|---|
| 1 | Левая фара |
| 2 | Правая фара |
| 3 | Двигатель вентилятора |
| 4 | Обогрев заднего стекла |
| 5 | Модуль управления силовым агрегатом |
| 6 | Отключение вакуумного насоса |
| 7 | Вакуумный насос |
