Предохранители и реле Mercury Montego (2005-2007)
Схемы относятся к указанным годам и вариантам Mercury Montego (2005-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Montego 2005-2007 гг.
Предохранители прикуривателя (розетка) в Mercury Montego являются предохранитель F9 (прикуриватель) в блоке предохранителей панели приборов и предохранитель № 17 (2005 г.) или № 16 (2006–2007 гг.) (разъем питания — консоль) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

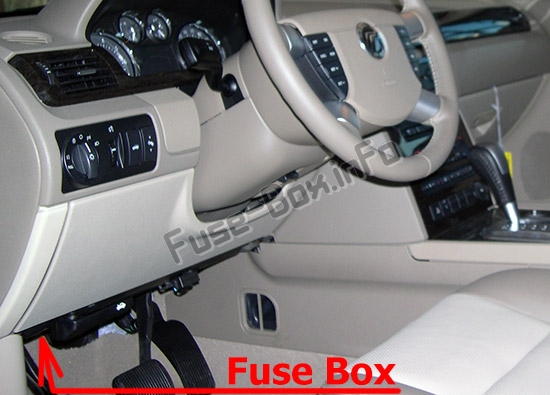

Расположение блока предохранителей
Блок предохранителей находится под приборной панелью, со стороны водителя.

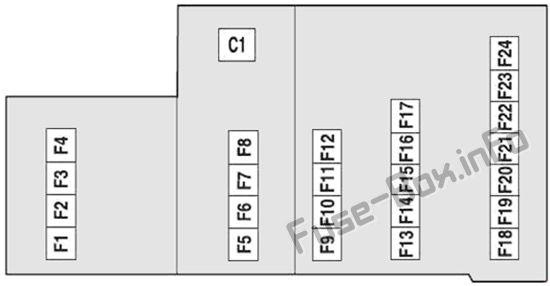

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| F1 | Дальний свет | 20 |
| F2 | Лампы освещения салона (лампы вежливости и дежурные лампы), аксессуары с задержкой (электростеклоподъемники и люк в крыше) | 15 |
| F3 | Доступ/Безопасность (приводы дверных замков с электроприводом, привод замка крышки багажника, соленоид крышки багажника) | 25 |
| F4 | Регулируемый педальный переключатель | 15 |
| F5 | Рога | 20 |
| F6 | Аудио (сабвуфер) | 20 |
| F7 | Power/Keep Alive Memory (KAM): блок управления кластером и силовым агрегатом (PCM), климат-контроль, аналоговые часы | 7.5 |
| F8 | Парковочные огни, Боковые габариты, Защита от буксировки прицепа | 15 |
| F9 | Прикуриватель, разъем канала передачи данных (DLC) | 20 |
| F10 | Зеркала и модуль памяти, SDARS | 7.5 |
| F11 | Аудио, Семейная развлекательная система (FES) | 20 |
| F12 | Фонари заднего хода, Электрохроматическое зеркало, Система обнаружения заднего хода (RSS), Защита от буксировки прицепа | 10 |
| F13 | Аудио | 7.5 |
| F14 | Катушка реле стартера, PCM | 7.5 |
| F15 | Аксессуар с задержкой (логика электродвигателя стеклоподъемника водителя, люк, аудиосистема, подсветка выключателя замка двери водителя) | 10 |
| F16 | Индикатор обогревателя заднего стекла, Обогрев зеркал | 10 |
| F17 | Задний антиобледенитель | 30 |
| F18 | Катушка реле PCM, блокировка переключения передач (BSI), модуль пассивной противоугонной системы (PATS), катушка топливного реле, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL) | 10 |
| F19 | Антиблокировочная тормозная система (ABS)/модуль контроля тяги, модуль полного привода (AWD), RSS, модули обогрева сидений | 10 |
| F20 | Кластер, Климат-контроль | 7.5 |
| F21 | Модуль управления системой пассивной безопасности (RCM) | 7.5 |
| F22 | Электрохроматическое зеркало, модуль компаса | 7.5 |
| F23 | Катушка реле стеклоочистителя, катушка реле вентилятора, кластерная логика | 7.5 |
| F24 | Датчик классификации пассажиров (OCS), деактивация подушки безопасности пассажира (PAD) | 7.5 |
| C1 | Автоматический выключатель: Аксессуар с задержкой (окно переднего пассажира, окна заднего пассажира [посредством стеклоподъемника], подсветка стеклоподъемника, подсветка | 30 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

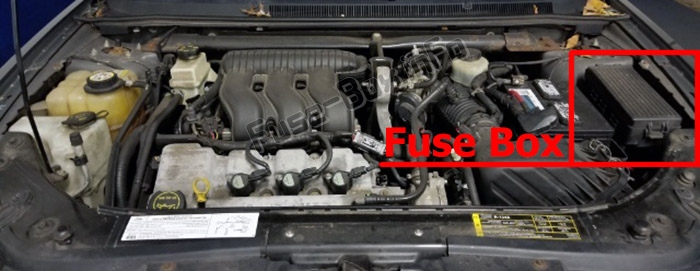

Расположение блока предохранителей
Находится в моторном отсеке (со стороны водителя), под крышкой.

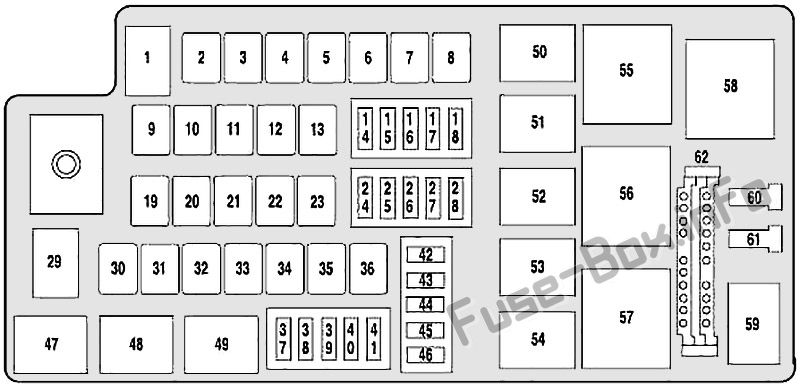

Схема блока предохранителей (2005 г.)
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | SJB, предохранители SJB 1, 2, 3, 4, 5, 8 и 12 | 80 |
| 2 | Не используется | — |
| 3 | Не используется | — |
| 4 | Реле стеклоочистителя RUN/ACC к PDB, предохранители PDB 37 и 38 | 50 |
| 5 | Не используется | — |
| 6 | Люк | 20 |
| 7 | Не используется | — |
| 8 | Вентилятор охлаждения двигателя | 60 |
| 9 | Не используется | — |
| 10 | Антиблокировочная тормозная система (ABS) (двигатель) | 40 |
| 11 | Стартер | 30 |
| 12 | Реле модуля управления силовым агрегатом (PCM) | 30 |
| 13 | АБС (клапаны) | 20 |
| 14 | Не используется | — |
| 15 | Не используется | — |
| 16 | Модуль контроля тяги (TCM) | 15 |
| 17 | Пункт питания (консоль) | 20 |
| 18 | Генератор | 10 |
| 19 | Логическая подача на твердотельные устройства SJB, SJB | 40 |
| 20 | Правая ксеноновая фара ближнего света | 20 |
| 21 | Задний антиобледенитель | 40 |
| 22 | Электродвигатели сидений (пассажирские) | 30 |
| 23 | Модули с подогревом сидений | 30 |
| 24 | Противотуманные фары | 15 |
| 25 | Реле муфты кондиционера, муфта компрессора кондиционера | 10 |
| 26 | Не используется | — |
| 27 | Не используется | — |
| 28 | Топливное реле (модуль привода топливного насоса, топливный насос) | 15 |
| 29 | Питание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15) | 80 |
| 30 | Мотор стеклоподъемника водителя | 30 |
| 31 | Левая ксеноновая фара ближнего света | 20 |
| 32 | Не используется | — |
| 33 | Моторы сиденья водителя, модуль памяти | 30 |
| 34 | Замок зажигания (к SJB) | 30 |
| 35 | Не используется | — |
| 36 | Двигатель переднего вентилятора кондиционера | 40 |
| 37 | Передний стеклоочиститель, передний омыватель | 30 |
| 38 | Клапан принудительной вентиляции картера с подогревом (PCV) | 5 |
| 39 | Не используется | — |
| 40 | TCM, EVMV, вентиляция адсорбера, ESM, подогреватели кислорода в отработавших газах, муфта кондиционера | 10 |
| 41 | PCM, форсунки, катушки зажигания, датчик массового расхода воздуха (MAF) | 15 |
| 42 | Не используется | — |
| 43 | Не используется | — |
| 45 | Не используется | — |
| 46 | Не используется | — |
| Реле | ||
| 47 | Не используется | |
| 48 | Противотуманные фары | |
| 49 | Не используется | |
| 50 | Не используется | |
| 51 | Муфта кондиционера | |
| 52 | Не используется | |
| 53 | Модуль драйвера топливного насоса, Топливный насос | |
| 54 | Не используется | |
| 55 | Реле PCM, предохранители PDB 40 и 41 | |
| 56 | Электромагнит стартера | |
| 57 | Двигатель переднего вентилятора кондиционера | |
| 58 | Дворники | |
| 59 | Не используется | |
| Диоды | ||
| 60 | PCM | |
| 61 | PCM |

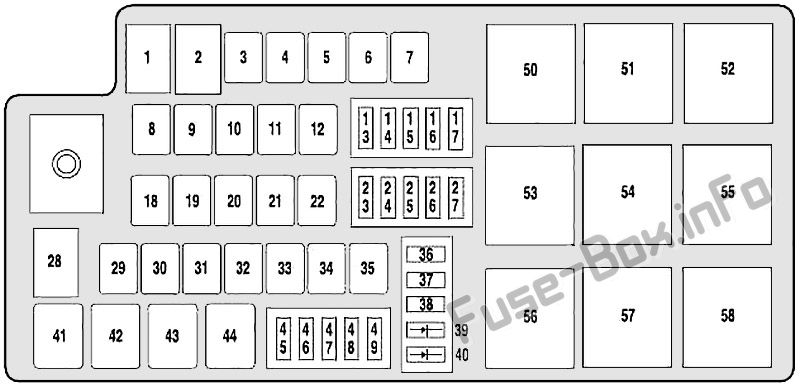

Схема блока предохранителей (2006-2007 гг.)
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | SJB, предохранители SJB 1, 2, 3, 4, 5, 8 и 12 | 80 |
| 2 | Не используется | — |
| 3 | Передний стеклоочиститель, передний омыватель | 30 |
| 4 | Не используется | — |
| 5 | Люк | 20 |
| 6 | Не используется | — |
| 7 | Вентилятор охлаждения двигателя | 60 |
| 8 | Не используется | — |
| 9 | Антиблокировочная тормозная система (ABS) (двигатель) | 40 |
| 10 | Стартер | 30 |
| 11 | Реле модуля управления силовым агрегатом (PCM) | 30 |
| 12 | АБС (клапаны) | 20 |
| 13 | Не используется | — |
| 14 | Не используется | — |
| 15 | Модуль контроля тяги (TCM) | 15 |
| 16 | Пункт питания (консоль) | 20 |
| 17 | Генератор | 10 |
| 18 | Логическая подача на твердотельные устройства SJB, SJB | 40 |
| 19 | Правая ксеноновая фара ближнего света | 20 |
| 20 | Задний антиобледенитель | 40 |
| 21 | Электродвигатели сидений (пассажирские) | 30 |
| 22 | Модуль обогрева сиденья | 30 |
| 23 | Противотуманные фары | 15 |
| 24 | Реле муфты кондиционера, муфта компрессора кондиционера | 10 |
| 25 | Не используется | — |
| 26 | Не используется | — |
| 27 | Топливное реле (модуль привода топливного насоса, топливный насос) | 15 |
| 28 | Питание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15) | 80 |
| 29 | Мотор стеклоподъемника водителя | 30 |
| 28 | Питание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15) | 80 |
| 29 | Мотор стеклоподъемника водителя | 30 |
| 30 | Левая ксеноновая фара ближнего света | 20 |
| 31 | Не используется | — |
| 32 | Моторы сиденья водителя, модуль памяти | 30 |
| 33 | Замок зажигания (к SJB) | 30 |
| 34 | Не используется | — |
| 35 | Двигатель переднего вентилятора кондиционера | 40 |
| 36 | Не используется | — |
| 37 | Не используется | — |
| 38 | Не используется | — |
| 45 | Не используется | — |
| 46 | Клапан принудительной вентиляции картера с подогревом (PCV) | 5 |
| 47 | Не используется | — |
| 48 | TCM, EVMV, вентиляция адсорбера, ESM, подогреватели кислорода в отработавших газах, муфта кондиционера | 10 |
| 49 | PCM, форсунки, катушки зажигания, датчик массового расхода воздуха (MAF) | 15 |
| Реле | ||
| 41 | Противотуманные фары | |
| 42 | Не используется | |
| 43 | Муфта кондиционера | |
| 44 | Модуль драйвера топливного насоса, Топливный насос | |
| 50 | Реле PCM, предохранители PDB 40 и 41 | |
| 51 | Электромагнит стартера | |
| 52 | Двигатель вентилятора кондиционера | |
| 53 | Не используется | |
| 54 | Не используется | |
| 55 | Не используется | |
| 56 | Не используется | |
| 57 | Передний стеклоочиститель | |
| 58 | Не используется | |
| Диоды | ||
| 39 | PCM | |
| 40 | Муфта кондиционера |
