Расположение предохранителей Mercury Monterey 2004-2007 гг.
Предохранители прикуривателя (розетка) в Mercury Monterey предохранители № 57 (2004 г.: прикуриватель), № 61 (2004 г.: розетка питания 3-го ряда), № 63 (2005-2007 гг.: розетка питания приборной панели, прикуриватель) и № 66 (2005-2007 гг.: розетка 2-го ряда). разъем питания сиденья, разъем питания 3-го ряда) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели
Расположение блока предохранителей

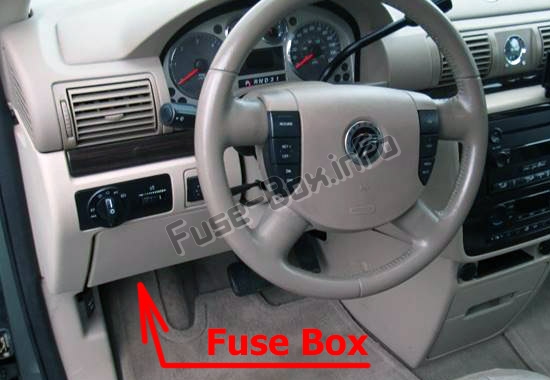

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.

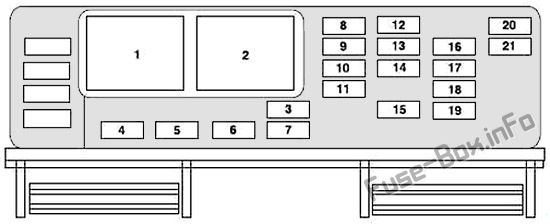

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 3 | Электродвигатель переднего стеклоочистителя Рабочая подача | 10 |
| 4 | B+ подача на наружные зеркала | 5 |
| 5 | Электропитание вентиляционного окна/радиопитание | 20 |
| 6 | Подсветка выключателя двери водителя/Подсветка выключателя двери пассажира | 5 |
| 7 | Задний стеклоочиститель | 10 |
| 8 | Кластер/электронный автоматический контроль температуры (EATC) подача B+, DVD | 10 |
| 9 | Светодиодный индикатор пассивной противоугонной системы (PATS) | 10 |
| 10 | Вспомогательное радио | 5 |
| 11 | Вспомогательная система климат-контроля/Модуль двери багажного отделения с электроприводом/Модуль левой и правой сдвижной двери с электроприводом/Разъем канала передачи данных (DLC)/Подвод часов B+ | 5 |
| 12 | Блокировка переключения тормозов (BSI) Рабочая подача, система климат-контроля Рабочая подача | 5 |
| 13 | Компас/сиденье водителя с подогревом/сиденья пассажира с подогревом/система обнаружения заднего хода/модуль подъемной двери с электроприводом/раздвижная дверь с электроприводом | 5 |
| 14 | Блок предохранителей под капотом Ход подачи, Передний вентилятор Ход подачи | 5 |
| 15 | Выключатель тормоза (BOO) B+ | 10 |
| 16 | Угол поворота рулевого колеса/Комбинация приборов/Сдвижная дверь с электроприводом и дверь багажного отделения с электроприводом Светодиод блокировки/Электрохроматическое зеркало Run/Start/Система контроля давления в шинах (TPMS) | 5 |
| 17 | Модуль управления системой пассивной безопасности (RCM)/индикатор отключения подушки безопасности пассажира (PADI)/система обнаружения присутствия пассажира (PODS) Run/Start | 10 |
| 18 | Модуль антиблокировочной тормозной системы (ABS)/датчик тормозного давления/регулятор скорости Run/Start | 10 |
| 19 | PATS/кластер/светодиод подушки безопасности/реле модуля управления трансмиссией (PCM) Run/Start | 5 |
| 20 | Задняя дверь Стартовая подача, Радио Стартовая подача | 10 |
| 21 | Реле стартера питание СТАРТ | 10 |
| Реле | ||
| 1 | Дополнительное реле задержки 1 | |
| 2 | Дополнительное реле задержки 2 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

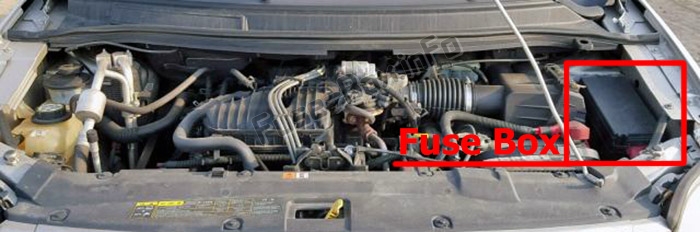

Блок предохранителей находится в моторном отсеке (со стороны водителя), под крышкой

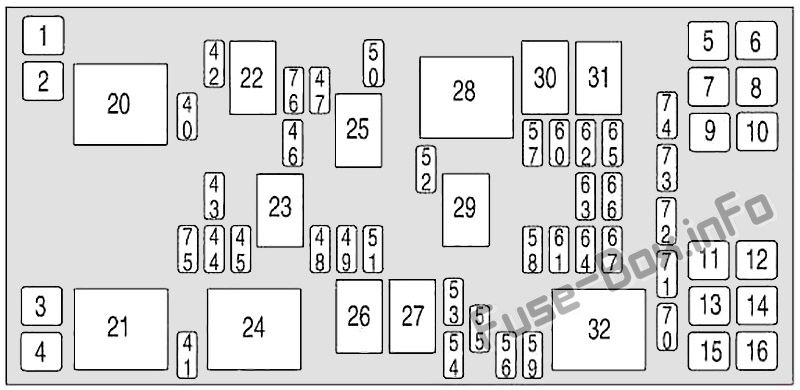

Схема блока предохранителей
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Не используется | — |
| 2 | Правый вентилятор охлаждения | 30 |
| 3 | Левый вентилятор охлаждения | 30 |
| 4 | соленоид стартера | 30 |
| 5 | Правая сдвижная дверь с электроприводом | 30 |
| 6 | Аксессуар SJB №2 (стеклоподъемник водителя) | 30 |
| 7 | Вспомогательный двигатель вентилятора | 30 |
| 8 | Антиблокировочная тормозная система (ABS) №2 (питание катушки) | 40 |
| 9 | Задняя дверь с электроприводом | 30 |
| 10 | Аксессуар SJB №1 (окно пассажира, радио, форточки) | 30 |
| 11 | Левое сиденье с электроприводом/подогревом | 30 |
| 12 | АБС №1 (двигатель насоса) | 40 |
| 13 | Задний антиобледенитель | 40 |
| 14 | Электродвигатель переднего вентилятора системы климат-контроля | 30 |
| 15 | Правое сиденье с электроприводом/подогревом | 30 |
| 16 | Левая сдвижная дверь с электроприводом | 30 |
| 40 | Двигатель №1 (катушка реле кондиционера, датчики IMRC, HEGO, продувка адсорбера, модуль трансмиссии, вентиляция адсорбера (2004-2005)) | 15 |
| 41 | Horn | 25 |
| 42 | Муфта кондиционера | 10 |
| 43 | Двигатель №2 (реле вентилятора охлаждения, форсунки, PCM, датчик MAF, IAC, катушка зажигания, ESM) | 15 |
| 44 | ПВХ с подогревом | 10 |
| 45 | Дальний свет | 15 |
| 46 | стоп-сигналы/поворотники прицепа | 20 |
| 47 | Топливный насос, выключатель топливного насоса | 15 |
| 48 | Противотуманные фары | 15 |
| 49 | ПКМ КАП, Вентиляция канистры (2006-2007) | 10 |
| 50 | Генератор | 10 |
| 51 | Регулируемые педали (без памяти) или модуль памяти | 10 |
| 52 | Парковочные фонари для прицепа | 20 |
| 53 | Зеркала с подогревом | 10 |
| 54 | Мотор переднего стеклоочистителя | 30 |
| 55 | Мотор заднего стеклоочистителя | 25 |
| 56 | Премиальное звуковое радио | 30 |
| 57 | 2004: прикуриватель | 20 |
| 58 | SJB #1 - Центральный верхний стоп-сигнал (CHMSL), лампы номерного знака, OBD II, купольная лампа, дополнительные двери, переключатель освещения (подачи F-8, F-9, F-10 и F-ll) | 30 |
| 59 | Радио (не премиум) | 20 |
| 60 | SJB #4 - Фонари заднего хода, Эхолот (2004), Дверные замки | 30 |
| 61 | 2004 г.: силовая установка на третьем ряду. | 20 |
| 62 | SJB #3 — Правые габаритные/дополнительные фонари, Правый ближний свет, Левые передние габаритные/поворотные фонари, Левые задние габаритные/стоп-сигналы/поворотники, Лампы подсветки приборной панели, Лампы подножек, Левое сигнальное зеркало, Часы, Комбинация приборов, Центр сообщений ( SJB F-15), Переключатель подсветки для: потолочной консоли, DVD/Задняя система климат-контроля, Подсветка переключателя фар, Подсветка климат-контроля | 30 |
| 63 | Розетка приборной панели, прикуриватель (2005-2007) | 20 |
| 64 | Питание замка зажигания №1 | 20 |
| 65 | SJB #2 — левые поворотные/вспомогательные фонари, левый ближний свет, правые передние стояночные/поворотные фонари, правые задние стояночные/стоп-сигналы/поворотники, лампы для луж, сигналы зеркал, козырьки, фонари 2-го и 3-го ряда, лампа багажника, индикатор дефростера | 30 |
| 66 | Розетка сиденья 2-го ряда, розетка 3-го ряда (2005-2007) | 20 |
| 67 | Питание замка зажигания №2 | 20 |
| 70 | Не используется | — |
| 71 | Не используется | — |
| 72 | Не используется | — |
| 73 | Не используется | — |
| 74 | Не используется | — |
| Реле | ||
| 20 | Питание модуля управления силовым агрегатом (PCM) | |
| 21 | Horn | |
| 22 | Муфта кондиционера | |
| 23 | Дальний свет | |
| 24 | Стартер | |
| 25 | Топливный насос | |
| 26 | Противотуманные фары | |
| 27 | Не используется | |
| 28 | Вспомогательный вентилятор | |
| 29 | Парковочные фонари для трейлеров | |
| 30 | Левый стоп-сигнал прицепа/поворотники | |
| 31 | Правый стоп-сигнал/поворотник прицепа | |
| 32 | Задний антиобледенитель | |
| Диоды | ||
| 75 | PCM | |
| 76 | Муфта кондиционера |
Вспомогательный блок реле (вентиляторы охлаждения)
Вспомогательный блок реле (вентиляторы охлаждения)
Блок реле находится в моторном отсеке у радиатора.
| № | Защищенные компоненты | Amp |
|---|---|---|
| 6 | Электродвигатель правого вентилятора охлаждения (только для автомобилей с тягово-сцепным устройством) | 40 |
| 7 | Автоматический выключатель низкоскоростного вентилятора системы охлаждения (только для автомобилей с буксирным комплектом для прицепа) | 15 |
| 8 | Электродвигатель левого вентилятора системы охлаждения (автомобили с тягово-сцепным устройством) | 40 |
| 8 | Автоматический выключатель низкоскоростного вентилятора системы охлаждения (автомобили без прицепного тягача) | 10 |
| Реле | ||
| 1 | Реле вентилятора охлаждения №1 или №4 | |
| 2 | Реле вентилятора охлаждения №2 или №5 | |
| 3 | Реле вентилятора охлаждения №3 | |
| 4 | Реле вентилятора охлаждения №4 или №1 | |
| 5 | Реле вентилятора охлаждения №5 или №2 |
