Предохранители и реле Mercury Mountaineer (1997-2001)

Схемы относятся к указанным годам и вариантам Mercury Mountaineer (1997-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.

Схема предохранителя Mercury Mountaineer 1997-2001 гг.

Предохранители прикуривателя (розетка) в Mercury Mountaineer это предохранители № 17 (прикуриватель), № 22 (дополнительная розетка) в блоке предохранителей на приборной панели и предохранители № 2 (1998 г.: вспомогательная розетка), № 3 (1997 г.: розетка питания) в блоке предохранителей в моторном отсеке. .

Оглавление

Расположение блока предохранителей

Пассажирский отсек

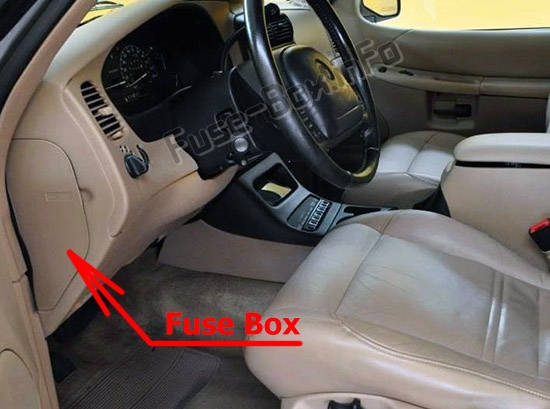

Блок предохранителей расположен сбоку панели приборов, за крышкой. Пассажирский отсек

Моторного отсека

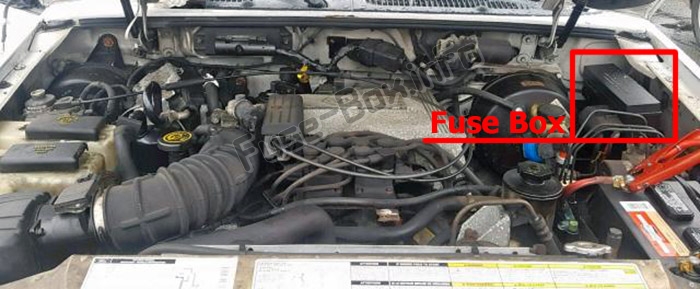

Находится в моторном отсеке (со стороны водителя), под крышкой. Моторного отсека

Схемы блока предохранителей

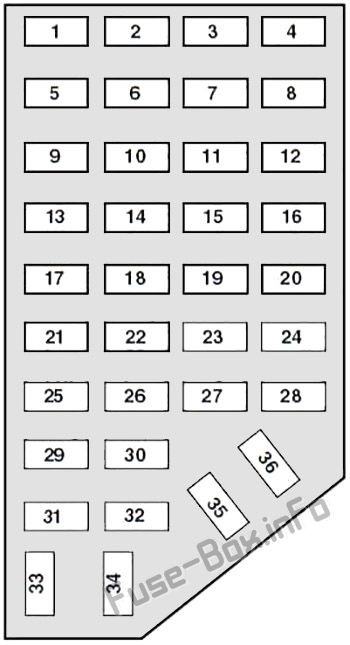

Блок предохранителей в салоне

Назначение предохранителей в салоне

№	Защищенные компоненты	Amp
1	Переключатель зеркал с электроприводом, антенна с электроприводом, сиденье с памятью (2000-2001)	7.5
2	1997: Тормозной фонарь с высоким креплением 1998–2001: Реле электровентилятора, диагностический монитор подушек безопасности, модуль пассивной дезактивации (PAD) (1998 г.)	7.5
3	1998–2001: Левый соединитель для буксировки прицепа с остановкой/поворотом	7.5
3	1997 год: стояночные огни	15
4	Левая фара	10
5	Разъем канала передачи данных (DLC)	10
6	1997–1998: система подушек безопасности, реле вентилятора, модуль пассивной дезактивации (PAD) (1998 г.) 1999–2001: Двигатель заднего вентилятора (без EATC)	7.5
7	1997 год: переключатели освещения. 1998–2001: правый соединитель для буксировки прицепа	7.5
8	Правая фара, реле противотуманных фар, модуль дневных ходовых огней (DRL) (1998 г.)	10
9	1998-2001: Датчик положения педали тормоза	7.5
9	1997: Автолампы	10
10	1997: Задний вентилятор, регулятор скорости, универсальный электронный модуль (GEM), блокировка тормозов, потолочная консоль. 1998–2001: Узел регулятора скорости/усилителя, универсальный электронный модуль (GEM), привод блокировки переключения передач, привод заслонки смесителя, блок кондиционера и обогревателя, мигалка, потолочная консоль (1999–2001), модуль выравнивания нагрузки (1999–2001) , Датчик тормозного давления (1998 г.), Главный выключатель освещения (1998 г.), Резистор RABS (1998 г.), Кондиционер — обогреватель в сборе	7.5
11	Комбинация приборов, главный выключатель освещения (1998 г.), резистор RABS (1998 г.)	7.5
12	1998-2001: Реле насоса омывателя, реле насоса заднего омывателя	7.5
12	1997: стеклоочиститель/омыватель задней двери, передний омыватель	10
13	1998-2001: датчик положения педали тормоза, датчик давления в тормозной системе	20
13	1997: переключатель включения/выключения тормоза	15
14	1998–2001: Модуль антиблокировочной тормозной системы для 4 колес (4WABS), главное реле 4WABS	10
14	1997: антиблокировочная тормозная система	10
14	1998: Модуль задней антиблокировочной тормозной системы (RABS)	20
15	Комбинация приборов, система подушек безопасности (1997)	7.5
16	Электродвигатель стеклоочистителя (1998–2001 гг.), реле стеклоочистителя Hi-Lo (1998–2001 гг.), реле работы стеклоочистителя/парковки	30
17	Зажигалка	15 (1997) 25 (1998-2001)
18	1999–2001: реле разблокировки водителя, реле разблокировки всех дверей, реле блокировки всех дверей, сиденья с электроприводом.	25
18	1997: система кондиционирования	15
18	1998: Реле разблокировки водителя, Реле разблокировки, Реле блокировки.	15
19	1997: Катушка зажигания, система PCM 1998–2001: силовой диод PCM	25
20	Модуль RAP (1998–2001 гг.), Универсальный электронный модуль (GEM), радио, сотовый телефон (1999–2001 гг.), силовая антенна (1997 г.), защита от кражи (1997 г.)	7.5
21	Мигалка (опасность)	15
22	Вспомогательная розетка	20
22	Поворотники	10
23	1999–2001 год: не используется	—
23	1997: Система заднего стеклоочистителя	10
23	1998 год: поворотники	15
24	1999–2001: переключатель положения педали сцепления (CPP), реле прерывания стартера, противоугонная система.	7.5
24	1997: Противоугонное реле	10
24	1998 год: не используется	—
25	Общий электронный модуль (GEM), комбинация приборов, Securi-Lock (1999-2001)	7.5
26	1997: 4R70W Overdrive, система дневных ходовых огней (DRL), фонари заднего хода, реле обогревателя заднего стекла. 1998–2001: Реле энергосбережения, электронное реле переключения передач, реле освещения салона, электронный модуль управления переключением передач, реле стеклоподъемника (1998 г.), модуль управления переключением передач (1998 г.), управление коробкой передач (1998 г.)	10
27	1999–2001: Дневные ходовые огни (ДХО), переключатель фонарей заднего хода, датчик DTR.	15
27	1997: Подкапотная лампа, подсветка карты, лампа перчаточного ящика, потолочная лампа, лампы козырька, задержка аксессуаров, диммер освещения.	10
27	1998: Переключатель, дневные ходовые огни (DRL), переключатель фонарей заднего хода, датчик DTR, модуль затемнения подсветки приборов, купол/картографическая лампа, GEM, электрическое переключение передач, внутреннее освещение, лампа и переключатель перчаточного ящика	15
28	Общий электронный модуль (GEM), радио (1998–2001 гг.), Memoiy Seat (1999–2001 гг.)	7.5
29	Радио/аудиосистема	10 (1997, 1999) 15 (1998) 25 (2000-2001)
30	1997 год: не используется 1998–2001: Реле габаритных огней/прицепа	— 15
31	1998–2001 год: не используется 1997: Реле электродвигателя заднего вентилятора	— 7.5
32	1999–2001: Зеркало с подогревом	10
32	1997: Обогрев заднего стекла	7.5
32	1998: Задний вентилятор	10
33	Фары, модуль дневных ходовых огней (DRL), комбинация приборов	15
34	1997: Роскошная аудиосистема 1998–2001: Задняя интегрированная часть управления, компакт-диск	7.5
35	1997 год: не используется 1998: тестовый разъем RABS 1999–2001: Двигатель заднего вентилятора (с EATC)	— 10 7.5
36	1997 год: не используется 1998–2001: EATC Memory (1999–2001), компакт-диск, встроенная задняя панель управления, сиденье Memoiy, центр сообщений	— 7.5

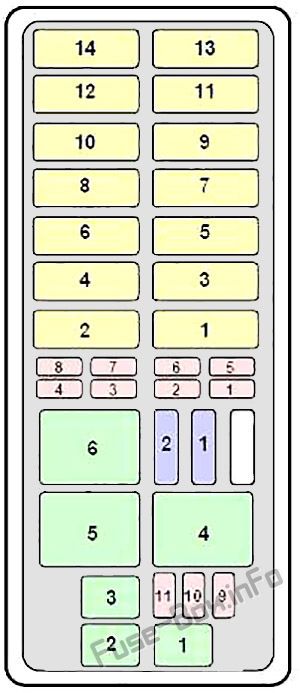

Блок предохранителей в моторном отсеке, 1997 г.

Назначение предохранителей и реле в моторном отсеке (1997 г.)

№	Плавленый компонент	Amp
Макси предохранители
1	Обогрев заднего стекла	30
2	Реле питания ПКМ	30
3	Топливная система, противоугонная система	20
4	Фары	20
5	система АБС	30
6	система АБС	30
7	Трейлерный парк LP и трейлерный стоп LP	20
8	Реле энергосбережения и реле фар	30
9	Двигатель вентилятора	50
10	Электрозамки, электростеклоподъемники и электропривод	30
11	ИКМ-память и	20
12	Реле управления воздушным движением	50
13	Предохранитель панели приборов	60
14	Зажигание	60

Мини предохранители
1	система JBL	30
2	Система заднего стеклоочистителя	15
3	Силовая установка	30
4	система полного привода	20
5	Система пневматической подвески	15
6	Система генератора	15
7	Система подушек безопасности	10
8	ДХО/Противотуманные фары/Внедорожные фонари	15
9	Не используется	—
10	Не используется	—
11	система ХЕГО	20

Реле
1	Реле работы стеклоочистителя
2	Реле звукового сигнала
3	Реле стеклоочистителя HI/LO
4	WOT реле кондиционера
5	Реле питания ПКМ
6	Реле топливного насоса

Диоды
1	АБС-диод
2	диод ПКМ

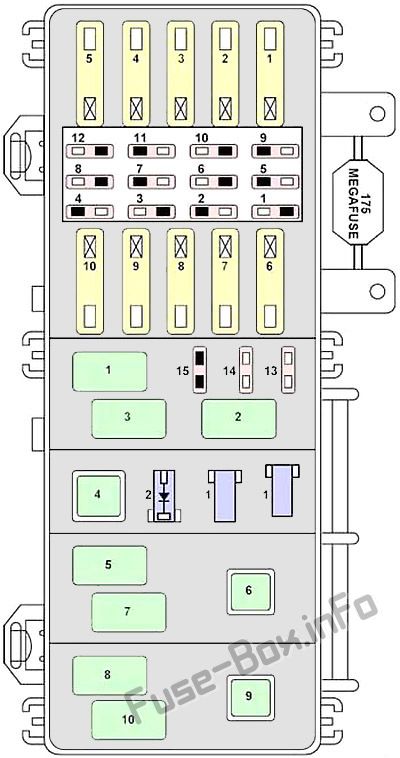

Блок предохранителей в моторном отсеке, 1998-2001 гг.

Назначение предохранителей и реле в моторном отсеке (1998-2001 гг.)

№	Защищенные компоненты	Amp
Макси предохранители
1	1999–2001: предохранители 1, 9 и 13 на панели предохранителей I/P.	60
1	1998: Панель предохранителей I/P	50
2	Реле электродвигателя вентилятора	40
3	Модуль 4-колесной антиблокировочной тормозной системы (4WABS)	50
4	1999–2001: Крыша с электроприводом Moon, задержка реле аксессуаров (2001 г.), электрические стеклоподъемники (1999–2000 гг.), Сиденье с электроприводом (1999–2000 гг.)	30
4	1998: Переключатель основного света, комбинация приборов	20
5	Замок зажигания, реле стартера	50
6	Реле раздаточной коробки	20
7	Не используется	—
8	Пневматическая подвеска (автоматическое управление плавностью хода, переключатель выключения/включения ARC)	20
9	Пневматическая подвеска (реле автоматической регулировки плавности хода)	40
10	Реле питания ПКМ	30

Мини-предохранители
1	Реле кондиционера	10
2	1999–2001: Подогрев сидений	30
2	1998: Вспомогательная розетка	20
3	1998 год: не используется 1999–2001: подсветка с подогревом	— 30
4	Противотуманные фары и дневные ходовые огни	15
5	1999–2001 год: не используется 1998: Диагностический монитор подушек безопасности	— 10
6	Модуль управления силовым агрегатом	10
7	Модуль антиблокировочной системы 4 колес (4WABS)	30
8	1999–2001: Мотор заднего стеклоочистителя	15
8	1998: Эстафета PCM	30
9	Реле топливного насоса и модуль RAP	20
10	Реле звукового сигнала	15
11	Реле стояночных фонарей и выключатель основного света	15
12	Выключатель основного освещения и многофункциональный переключатель	30
13	Датчик кислорода с подогревом, вакуумный регулятор EGR, соленоид EVR, датчик положения распределительного вала (CMP), соленоид вентиляции адсорбера, автоматическая коробка передач A4LD (1998)	15
14	Генератор/регулятор напряжения	30
15	Не используется	—

Реле
1	Дворник Парк
2	A/C
3	Стеклоочиститель высокий/низкий
4	Мощность ПКМ
5	Топливный насос
6	Стартер
7	Horn
8	1998: Насос омывателя 1999–2001: задний стеклоочиститель выключен
9	Двигатель вентилятора
10	1998: Противотуманная фара 1999–2001: задний стеклоочиститель

Диоды/резисторы
1	1998: Резистор: предохранитель 7 1999–2001 год: не используется
1	1998: диод индикатора антиблокировочной системы тормозов 1999 год: не используется 2000–2001: Дневные ходовые огни с диодами
2	Электронный диод управления двигателем
