Предохранители и реле Mercury Mountaineer (2002-2005)
Схемы относятся к указанным годам и вариантам Mercury Mountaineer (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Mountaineer 2002-2005 гг.
Предохранители прикуривателя (розетка) в Mercury Mountaineer Это предохранитель № 24 (прикуриватель) в блоке предохранителей приборной панели и предохранители № 7 (разъем питания № 2), № 9 (разъем питания № 1) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

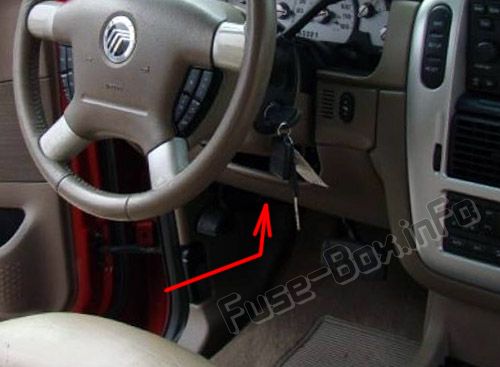

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов со стороны водителя.

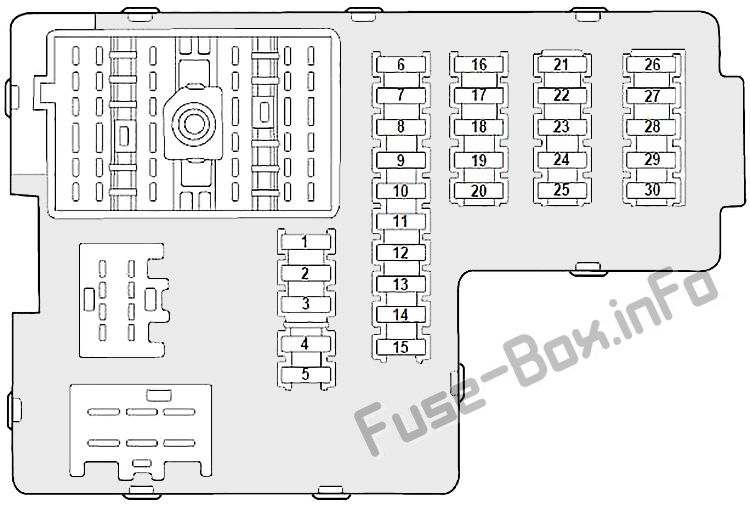

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 30A | 2002: Radio Sense, 4x4, блок управления ABS 2003-2005: модуль сиденья с памятью, сиденье водителя с электроприводом, поясничная опора водителя с электроприводом. |
| 2 | 20A | 2002: Складное зеркало, люк, подогрев сидений, люк. 2003-2005: Подогрев сидений (2003), Люк в крыше |
| 3 | 20A | Радио, усилитель, ТГВ, силовая антенна (2002) |
| 4 | 5A | 2002: Цифровой датчик дальности передачи 2003-2005: Модуль переднего стеклоочистителя |
| 5 | 15A | Реле мигалки (поворот, опасности) |
| 6 | 10A | 2002-2003: Правый рожок 2004–2005: Звонок по ключу |
| 7 | 15A | Зеркала с подогревом |
| 8 | 5A | 2002: Реле насоса омывателя (переднего и заднего), управление передним стеклоочистителем 2003-2005: PCV с подогревом (только двигатель 4,0 л) |
| 9 | 15A | 2002: Катушка и контакт заднего стеклоочистителя 2003–2005 годы: не используется |
| 10 | 10A | 2002-2003: Обмотка реле подсветки с подогревом, модуль сиденья с подогревом, контакт муфты кондиционера, исполнительный механизм Temp Blend (2002) 2004-2005: Обмотка реле подсветки, контакт муфты кондиционера |
| 11 | 20A | 2002-2003: Не используется (запасной) 2004-2005: Подогрев сидений |
| 12 | 5A | 2002: Переключатель противотуманных фар, модуль 4x4 2003: модуль 4x4 2004–2005 годы: не используется |
| 13 | 5A | 2002: Переключатель отмены Over Drive, GEM Start, Flex Fuel Sender 2003-2005: Переключатель отмены овердрайва |
| 14 | 5A | PATS |
| 15 | 5A | 2002: 4 x 4, сиденье с памятью отключено 2003-2005: Модуль заднего дворника, Кластер, TPMS (2003) |
| 16 | 5A | 2002: Зеркала с электроприводом, модуль безопасности (поворот), ручной климат-контроль 2003-2005: Электропривод зеркал, Ручной климат-контроль, TPMS |
| 17 | 15A | Катушка вспомогательного реле с задержкой/катушка и контакт энергосбережения/лампы для чтения и перчаточного ящика |
| 18 | 10A | 2002-2003: Левая валторна 2004-2005: Гибкий топливный насос |
| 19 | 10A | 2002: Не используется 2003-2005: Модуль управления системой пассивной безопасности (RCM) |
| 20 | 5A | 2002: Модуль памяти, модуль GEM 2003: Переключатель сиденья водителя, переключатель памяти, модуль сиденья водителя, BSM, датчик солнечной нагрузки 2004-2005: Переключатель сиденья водителя с памятью, модуль сиденья водителя, модуль безопасности кузова (BSM), светодиод PATS. |
| 21 | 5A | Комбинация приборов, компас, сигнальная катушка |
| 22 | 10A | 2002: Не используется 2003-2005: АБС, контроллер IVD |
| 23 | 15A | 2002: Датчик положения педали тормоза 2003: Датчик положения педали тормоза, реле включения тормоза водителя, резервный переключатель отключения круиза 2004–2005 годы: не используется |
| 24 | 15A | Прикуриватель, OBD II |
| 25 | 5A | Привод Mode-Temperator для дополнительного климат-контроля, катушка реле заряда аккумулятора прицепа, TPMS (2004-2005) |
| 26 | 7.5A | Система помощи при парковке задним ходом, Блокировка переключения тормозов, Катушка реле лампы приближения (2003 г.) Переключатель IVD |
| 27 | 7.5A | 2002: Зеркало с электронным компасом, модуль безопасности, цифровой датчик дальности передачи — резервные лампы 2003-2005: Зеркало с автоматическим затемнением, Цифровой датчик дальности передачи, Фонари заднего хода |
| 28 | 5A | 2002: Диагностика подушек безопасности 2003-2005: Радио (Старт)/DVD (Старт) |
| 29 | 5А/10А | 2002: 4 x 4, сигнал модуля GEM, модуль управления ABS, люк в крыше 2003-2005: Цифровой датчик дальности передачи, питание PWR на предохранитель №28 (пусковое питание) |
| 30 | 5A | Дневные ходовые огни (DRL), климат-контроль DEATC, ручной климат-контроль, ручной привод регулировки температуры смесителя климат-контроля |

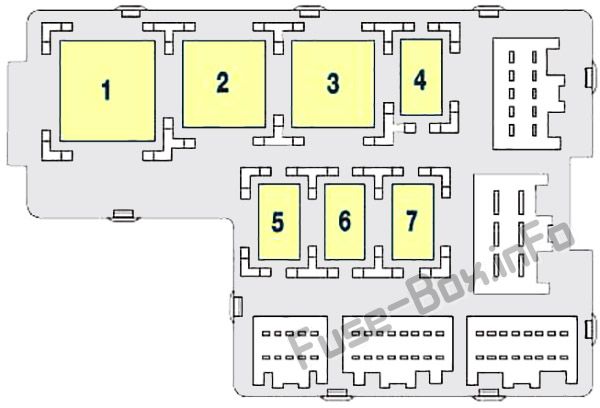

Верхняя сторона
Эти реле расположены на обратной стороне панели предохранителей в салоне.
Для доступа к реле необходимо снять панель предохранителей в салоне.
| № | Реле |
|---|---|
| 1 | мигалка |
| 2 | Задняя разморозка |
| 3 | Аксессуар с задержкой |
| 4 | Насос переднего омывателя (2002 г.) |
| 5 | Экономия заряда батареи |
| 6 | Насос заднего омывателя (2002 г.) |
| 7 | Внутренние лампы (2002) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

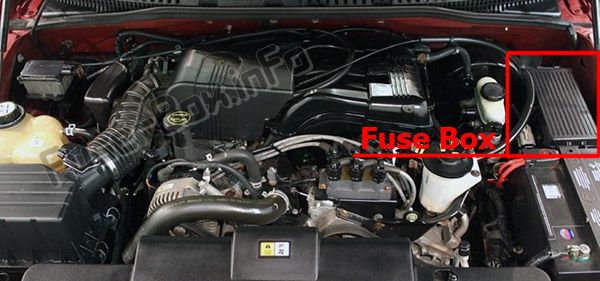

Расположение блока предохранителей
Распределительная коробка находится в моторном отсеке (со стороны водителя), под крышкой.
Схема блока предохранителей (2002 г.)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | PJB |
| 2 | 20А** | Дверные замки |
| 3 | 20А** | Толкающий вентилятор GCC (только экспорт) |
| 4 | 30А** | Подсветка с подогревом |
| 5 | 40А** | ABS |
| 6 | 60А** | Автоматический выключатель |
| 7 | 20А** | Силовая точка № 2 |
| 8 | — | Не используется |
| 9 | 20А** | Силовая точка № 1 |
| 10 | 20А** | Модуль АБС |
| 11 | 40А** | PTEC |
| 12 | 50А** | Реле зажигания |
| 13 | 30А** | Батарея буксировки прицепа |
| 14 | 10 А* | Противотуманные фары |
| 15 | 5A* | Память |
| 16 | 15 А* | Переключатель фар |
| 17 | 20A* | 4х4 (в-бат 2) |
| 18 | 20A* | 4х4 (в-бат 1) |
| 19 | 20А** | Реле дальнего света |
| 20 | 30А** | Электрический тормоз |
| 21 | Не используется | |
| 22 | 20А** | Автолмап; Ближний свет |
| 23 | 30А** | Выключатель зажигания |
| 24 | 10 А* | Задние противотуманные фары |
| 25 | 20A* | Модуль безопасности (рожки) |
| 26 | 15A* | Топливный насос |
| 27 | 20A* | Фары для буксировки прицепа |
| 28 | 10 А* | Дневные ходовые огни (ДХО) |
| 29 | 60А** | PJB |
| 30 | — | Не используется |
| 31 | Не используется | |
| 32 | Не используется | |
| 33 | 30А** | Вспомогательный двигатель вентилятора |
| 34 | 30А** | Сиденья с электроприводом |
| 35 | — | Не используется |
| 36 | 40А** | Двигатель вентилятора |
| 37 | 15A* | Муфта кондиционера |
| 38 | 15 А* | Катушка на вилке |
| 39 | 15 А* | Дальний свет |
| 40 | 15 А* | ПТЭК Мощность |
| 41 | 15 А* | ХЕГО, УМВ, КМС, ПТЭК |
| 42 | 10 А* | Правый ближний свет |
| 43 | 10 А* | Левый ближний свет |
| 44 | 10 А* | Реле дальнего света |
| 45 | 7,5 А* | Правый дальний свет (только экспорт) |
| 46 | 15 А* | Форсунки |
| 47 | — | Реле дневных ходовых огней, толкающий вентилятор GCC (экспорт) |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле противотуманных фар |
| 51 | — | Реле автолампы |
| 52 | — | Реле сцепления кондиционера |
| 53 | — | Реле габаритных огней (экспорт) |
| 54 | — | Стеклоочиститель / Реле парковки |
| 55 | — | Реле электродвигателя вентилятора |
| 56 | — | Реле стартера |
| 57 | — | Реле ПТЭК |
| 58 | — | Реле зажигания |
| 59 | — | Реле высокого/низкого уровня стеклоочистителя |
| 60 | — | ИКМ-диод |
| 61 | — | Диод муфты кондиционера |
| 67 | 30А СВ | Аксессуар с задержкой |
| * Мини-предохранители ** Картриджные предохранители Maxi |

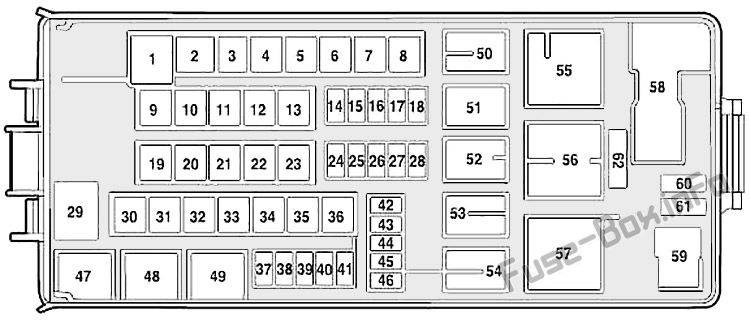

Схема блока предохранителей (2003-2005 гг.)
| № | Amp | Описание |
|---|---|---|
| 1 | 60А** | ПДБ №1 |
| 2 | 30А** | BSM |
| 3 | — | Не используется |
| 4 | 30А** | Задняя разморозка |
| 5 | 40А** | Насос антиблокировочной тормозной системы (ABS) |
| 6 | 60А** | Аксессуары с задержкой, электрические стеклоподъемники, аудио |
| 7 | 20А** | Точка питания №2 |
| 8 | — | Не используется |
| 9 | 20А** | Точка питания №1 |
| 10 | 30А** | Модуль АБС (клапаны) |
| 11 | 40А** | Модуль управления силовым агрегатом (PCM) |
| 12 | 50 А** | Реле зажигания, реле стартера |
| 13 | 40А** | Зарядка аккумулятора прицепа, указатели поворота прицепа |
| 14 | 10A* | 2003-2004: Дневные ходовые огни (ДХО) (Канада) 2005: Не используется |
| 15 | 15A* | Память (PCM/DEATC/Cluster), лампы освещения салона |
| 16 | 15A* | Габаритные огни, стояночные фонари для авто, катушка реле передних противотуманных фар |
| 17 | 20 | 2003: 4х4 (в-бат 2) 2004–2005 годы: не используется |
| 18 | 20A* | 2004: 4х4 (в-бат 1) 2004-2005: PCM с двухступенчатым сцеплением 4x4 |
| 19 | 20А** | Реле дальнего света |
| 20 | 30А** | Электрический тормозной модуль прицепа |
| 21 | 30А** | Мотор переднего стеклоочистителя |
| 22 | 20А** | Ближний свет, Автолампа |
| 23 | 30А** | Замок зажигания, диод PCM |
| 24 | — | Не используется |
| 25 | 15A* | 2003: Не используется 2004-2005: Тормоз вкл-выкл |
| 26 | 20A* | Топливный насос |
| 27 | 20A* | Парковочные фонари для прицепа, Резервный прицеп для прицепа |
| 28 | 20A* | Реле звукового сигнала |
| 29 | 60А** | ПДБ №2 |
| 30 | 20А** | Мотор заднего стеклоочистителя |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30А** | Вспомогательный двигатель вентилятора |
| 34 | 30А** | Пассажирское сиденье с электроприводом, регулируемые педали (без памяти) |
| 35 | — | Не используется |
| 36 | 40А** | Двигатель вентилятора |
| 37 | 15A* | Реле муфты кондиционера, коробка передач |
| 38 | 15A* | 2003: Катушка на штекере 2004-2005: HEGO, VMV, CMS, ESM, CVS |
| 39 | 15A* | Форсунки, катушка реле топливного насоса |
| 40 | 15A* | 2003: мощность ПТЭК 2004-2005: мощность ПКМ |
| 41 | 15A* | 2003-2004: HEGO, VMV, CMS, диод PCM, ESM, CVS 2005: Катушка на свече (только двигатель 4,6 л), катушка зажигания (только двигатель 4,0 л) |
| 42 | 10 А* | Правый ближний свет |
| 43 | 10 А* | Левый ближний свет |
| 44 | 15A* | Передние противотуманные фары |
| 45 | 2A* | 2003: Датчик тормозного давления (ABS) 2004-2005: Датчик тормозного давления (автомобили не AdvanceTrac) |
| 46 | 20A* | Дальний свет |
| 47 | — | Реле звукового сигнала |
| 48 | — | Реле топливного насоса |
| 49 | — | Реле дальнего света |
| 50 | — | Реле передних противотуманных фар |
| 51 | — | 2003: Реле ДХО (Канада)/реле AdvanceTrac (США) 2004-2005: Реле ДХО (Канада) |
| 52 | — | Реле муфты кондиционера |
| 53 | — | Реле правого поворота буксировки прицепа |
| 54 | — | Реле левого поворота прицепа |
| 55 | — | Реле электровентилятора |
| 56 | — | Реле стартера |
| 57 | — | 2003: Реле PTEC 2004-2005: Реле ПКМ |
| 58 | — | Реле зажигания |
| 59 | — | 2003: Реле включения тормоза водителя (только автомобили с системой AdvanceTrac) 2004–2005 годы: не используется |
| 60 | — | диод ПКМ |
| 61 | — | Диод муфты кондиционера |
| 62 | 30А СВ | Автоматический выключатель электрических стеклоподъемников |
| * Мини-предохранители ** Картриджные предохранители |

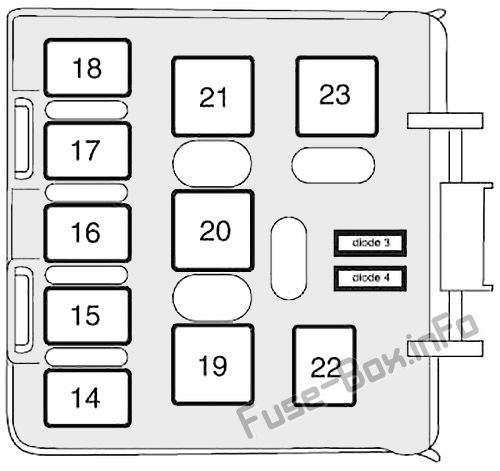

Задний блок реле
Задний блок реле
Блок реле расположен на панели обшивки задней четверти со стороны пассажира.
| Расположение реле | Описание |
|---|---|
| 14 | 2002: Задние противотуманные фары (экспорт) 2003–2005 годы: не используется |
| 15 | Фонари заднего хода для буксировки прицепа |
| 16 | Не используется |
| 17 | 2002-2003: Задние дворники 2004-2005: не используется |
| 18 | 2002: Прицеп для буксировки EAO 2003-2005: не используется |
| 19 | Парковочные фонари для прицепа |
| 20 | Зарядка аккумуляторной батареи прицепа |
| 21 | Не используется |
| 22 | 2002-2003: Фонари приближения 2004-2005: не используется |
| 23 | Не используется |
| Диод 3 | Не используется |
| Диод 4 | Не используется |
