Предохранители и реле Mercury Mountaineer (2006-2010)
Схемы относятся к указанным годам и вариантам Mercury Mountaineer (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Схема предохранителей Mercury Mountaineer 2006-2010 гг.
Предохранители прикуривателя (розетка) в Mercury Mountaineer Это предохранители №21 (задняя розетка), №25 (передняя розетка/прикуриватель) и №36 (консольная розетка) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

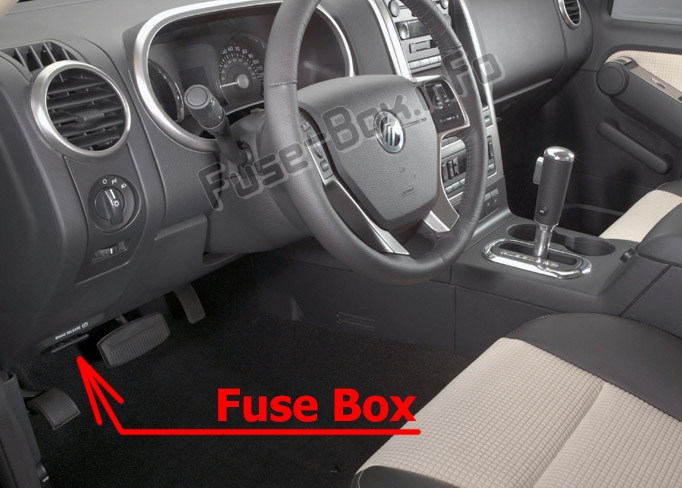

Приборная доска
Блок предохранителей находится под панелью приборов со стороны водителя.

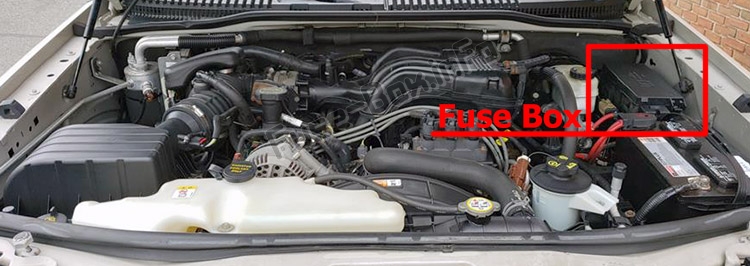

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

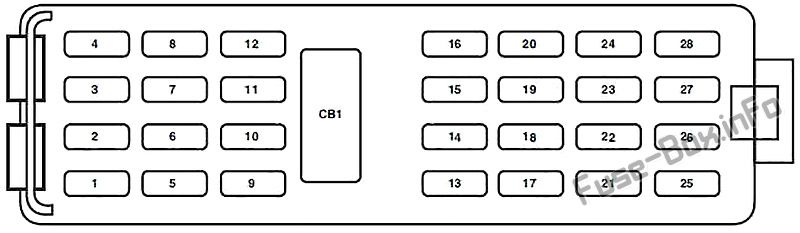

Пассажирский отсек
| № | Защищенные цепи | Amp |
|---|---|---|
| 1 | Люк, Регулируемые педали, DSM, Память сидений, Поясничный мотор | 20 |
| 2 | Мощность микроконтроллера | 5 |
| 3 | Радио, Навигационный усилитель, GPS-модуль | 20 |
| 4 | Разъем бортовой диагностики (OBD II) | 10 20 (2006) |
| 5 | Люк в крыше, подсветка выключателя замка двери (2008-2010), зеркало заднего вида с автоматическим затемнением (2010), зеркало заднего вида с микрофоном (2008-2009) | 5 |
| 6 | Электродвигатель открывания подъемного стекла, разблокировка/блокировка двери | 20 |
| 7 | Трейлер стоп/поворот | 15 |
| 8 | Питание замка зажигания, Пассивная противоугонная система (PATS), Комбинация приборов | 15 |
| 9 | 6R Модуль управления коробкой передач/модуль управления силовым агрегатом (зажигание RUN/START), реле топливного насоса | 2 |
| 10 | Реле RUN/ACC переднего стеклоочистителя в распределительной коробке (PDB) | 5 |
| 11 | Радио начало | 5 |
| 12 | Электродвигатель заднего стеклоочистителя RUN/ACC, Реле заряда аккумулятора прицепа в PDB, Радио | 5 |
| 13 | Зеркала с подогревом, ручной климат-контроль, индикатор оттаивания заднего стекла | 15 |
| 14 | Horn | 20 |
| 15 | Фонари заднего хода | 10 |
| 16 | Фонари заднего хода прицепа | 10 |
| 17 | Блок управления системой пассивной безопасности, наличие пассажиров, лампа PAD (2006-2007) | 10 |
| 18 | Система помощи при парковке задним ходом, Переключатель IVD, IVD, Модуль полного привода, Выключатели обогрева сидений, Компас, Электрохроматическое зеркало, Дополнительный климат-контроль | 10 |
| 19 | Не используется | — |
| 20 | Климат-контроль, Переключение тормозов, DEATC (2006-2009) | 10 |
| 21 | Не используется | — |
| 22 | Выключатель тормоза, Двухцветные стоп-сигналы, Высокий стоп-сигнал, Все указатели поворота | 15 |
| 23 | Освещение салона, Лампы для луж, Экономия заряда батареи, Подсветка приборов, HomeLink | 15 |
| 24 | Кластер, индикатор кражи | 10 |
| 25 | Парковочные фонари для прицепа | 15 |
| 26 | Номерной знак/задний габаритный фонарь, Передние габаритные фонари, Климат с ручным управлением | 15 |
| 27 | Трехцветные стоп-сигналы | 15 |
| 28 | Климат-контроль | 10 |
| CB1 | Автоматический выключатель: Windows | 25 |
| Реле | ||
| Следующие реле расположены по обе стороны от пассажира. панель предохранителей отсека. Обратитесь к официальному дилеру для обслуживания этих реле. | ||
| Реле 1 | Задержка ACC | |
| Реле 2 | 2006, 2007: Задняя разморозка | |
| Реле 3 | 2006, 2007: Парковые фонари | |
| Реле 4 | 2006, 2007: БЕГ/СТАРТ |

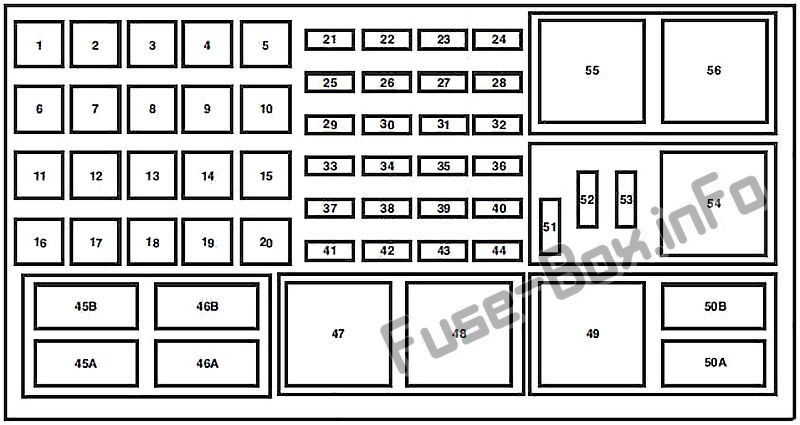

Моторного отсека
| № | Защищенные цепи | Amp |
|---|---|---|
| 1 | Питание аккумулятора 2 (панель предохранителей в салоне) | 50 |
| 2 | Питание аккумулятора 3 (панель предохранителей в салоне) | 50 |
| 3 | Питание аккумуляторной батареи 1 (панель предохранителей в салоне) | 50 |
| 4 | Топливный насос, Форсунки | 30 |
| 5 | Сиденье третьего ряда (левое) | 30 |
| 6 | 2006: модуль IVD 2007-2010: Насос антиблокировочной тормозной системы (ABS) | 40 |
| 7 | Модуль управления силовым агрегатом (PCM) | 40 |
| 8 | Не используется | — |
| 9 | Не используется | — |
| 10 | Сиденье с электроприводом (правое) | 30 |
| 11 | Стартер | 30 |
| 12 | Сиденье третьего ряда (правое) | 30 |
| 13 | Зарядное устройство для буксировки прицепа | 30 |
| 14 | Сиденья с памятью | 30 |
| 14 | Места без памяти | 40 |
| 15 | Обогрев заднего стекла, Обогрев зеркал | 40 |
| 16 | Двигатель переднего вентилятора | 40 |
| 17 | Электронные тормоза прицепа | 30 |
| 18 | Вспомогательный двигатель вентилятора | 30 |
| 19 | Подножки | 30 |
| 20 | 2008–2010: Мотор переднего стеклоочистителя. | 30 |
| 21 | Задняя розетка | 20 |
| 22 | Сабвуфер | 20 |
| 23 | Не используется | — |
| 24 | PCM - питание для поддержания жизни, вентиляция канистры | 10 |
| 25 | Передняя розетка/прикуриватель | 20 |
| 26 | Модуль полного привода (AWD) | 20 |
| 27 | Модуль передачи 6R | 20 |
| 28 | Сиденья с подогревом | 20 |
| 29 | Фары (справа) | 15/20 |
| 30 | Задний стеклоочиститель | 25 |
| 31 | Противотуманные фары | 15 |
| 32 | 2007-2010: Зеркала с электроприводом | 5 |
| 33 | 2006: модуль IVD 2007-2010: Клапан АБС | 30 |
| 34 | Фары (левые) | 15/20 |
| 35 | Муфта кондиционера | 10 |
| 36 | Консольная корзина питания | 20 |
| 37 | 2006-2007: Стеклоочиститель передний 2008-2010: Электродвигатель стеклоподъемника водителя. | 30 |
| 38 | 5р трансмиссия | 15 |
| 39 | мощность ПКМ | 15 |
| 40 | Муфта вентилятора, клапан принудительной вентиляции картера (PCV), реле муфты кондиционера, вентилятор GCC (2006-2009) | 15 |
| 41 | Спутниковый радиомодуль, DVD, SYNC | 15 |
| 42 | Резервный выключатель тормоза, электронный клапан управления парами, датчик массового расхода воздуха, датчик кислорода в отработавших газах с подогревом (HEGO), EVR, регулируемая синхронизация фаз газораспределения (VCT)1 (только для двигателя 4,6 л), VCT2 (только для двигателя 4,6 л), CMCV (4,6 только двигатель L), датчик контроля каталитического нейтрализатора | 15 |
| 43 | Катушка на штекере (только для двигателя 4,6 л), стойка катушки (только для двигателя 4,0 л) | 15 |
| 44 | Форсунки | 15 |
| Реле | ||
| 45A | Не используется | |
| 45B | 2006–2009: поклонник GCC | |
| 46A | Не используется | |
| 46B | Не используется | |
| 47 | 2006: Передний дворник | |
| 48 | 2006: ПКМ | |
| 49 | Топливный насос | |
| 50A | Противотуманные фары | |
| 50B | Муфта кондиционера | |
| 54 | Зарядное устройство для прицепа | |
| 55 | Стартер | |
| 55A | PCM | |
| 55B | Передний стеклоочиститель | |
| 56 | воздуходувка | |
| 56A | воздуходувка | |
| 56B | Стартер | |
| Диоды | ||
| 51 | Не используется | |
| 52 | 2006-2007: Муфта кондиционера | |
| 53 | 2008-2010: Интегрированный запуск в одно касание (OTIS) |
