Предохранители и реле Mercury Mystique (1995-2000)
Схемы относятся к указанным годам и вариантам Mercury Mystique (1995-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Mystique 1995-2000 гг.
Предохранитель прикуривателя (розетка) в Mercury Mystique Предохранитель №27 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

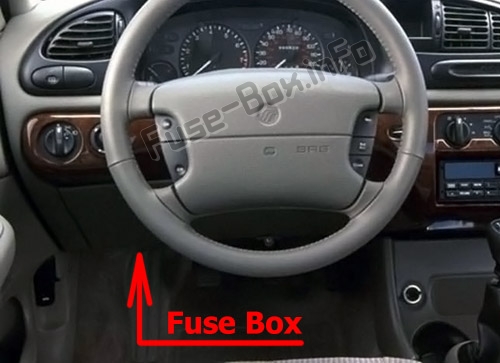

Приборная доска
Блок предохранителей находится под панелью приборов со стороны водителя.

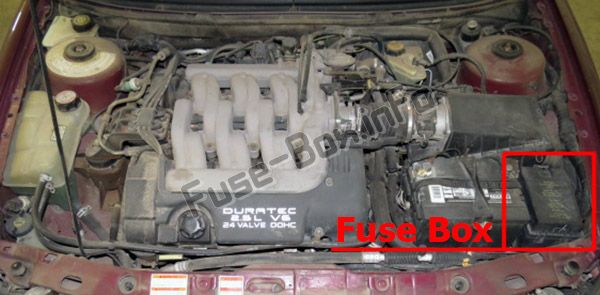

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

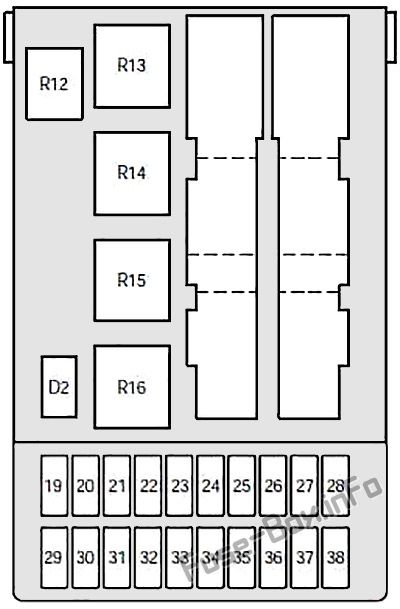

Пассажирский отсек
| № | Плавленый компонент | Amp |
|---|---|---|
| 19 | 1995–1997: зеркала заднего вида с подогревом. | 7.5 |
| 20 | Автоматический выключатель: двигатели стеклоочистителей | 10 |
| 21 | Электрические стеклоподъемники | 40 |
| 22 | 1995–1999: модуль АБС | 7.5 |
| 23 | Резервные лампы | 15 |
| 24 | Стоп-сигналы | 15 |
| 25 | Дверные замки | 20 |
| 26 | Основной свет | 7.5 |
| 27 | Зажигалка | 15 |
| 28 | Электрические сиденья | 30 |
| 29 | Обогрев заднего стекла | 30 |
| 30 | Система управления двигателем | 7.5 |
| 31 | Подсветка панели приборов | 7.5 |
| 32 | Радио | 7.5 |
| 33 | Габаритные огни - сторона водителя | 7.5 |
| 34 | Внутреннее освещение/электрическая регулировка зеркал | 7.5 |
| 35 | Стояночные огни - сторона пассажира | 7.5 |
| 36 | 1995–1998: Подушка безопасности | 10 |
| 37 | Двигатель вентилятора отопителя | 30 |
| 38 | Не используется | — |
| Реле | ||
| R12 | Внутреннее освещение | |
| R13 | Обогрев заднего стекла | |
| R14 | Двигатель вентилятора отопителя | |
| R15 | Мотор стеклоочистителя | |
| R16 | Зажигание | |
| Диод | ||
| D2 | Защита от обратного напряжения |

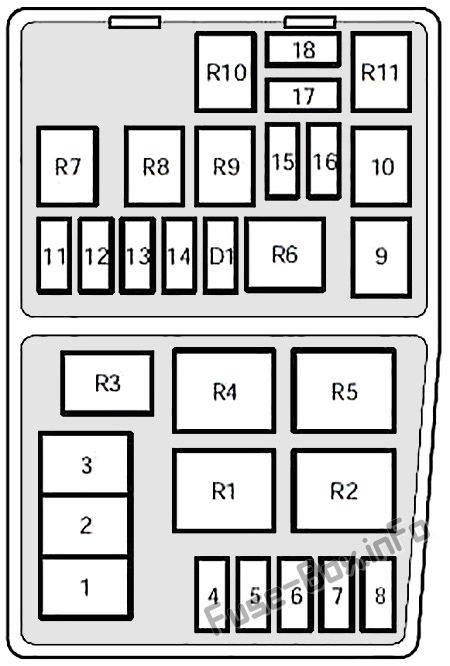

Моторный отсек, 1995-1998 гг.
| № | Плавленый компонент | Amp |
|---|---|---|
| 1 | Основной источник питания бортовой сети автомобиля | 80 |
| 2 | Вентилятор охлаждения двигателя | 60 |
| 3 | Тормозная система с АБС, вентилятор отопителя ('98) | 60 |
| 4 | Зажигание, Дневные ходовые огни | 20 |
| 5 | Противотуманная фара | 15 |
| 6 | Не используется | — |
| 7 | система АБС | 20/30 |
| 8 | 1995-1997: Воздушный насос | 30 |
| 9 | Электронная система управления двигателем (ЕЕС) | 20 |
| 10 | Замок зажигания | 20 |
| 11 | Модуль зажигания EEC (память) | 3 |
| 12 | Система оповещения звуковым сигналом и аварийной сигнализацией | 15 |
| 13 | Датчик HEGO | 15/20 |
| 14 | Топливный насос с электроприводом | 15 |
| 15 | Фара ближнего света — (со стороны пассажира) | 10 |
| 16 | Фара ближнего света — (со стороны водителя) | 10 |
| 17 | Фара дальнего света - (со стороны пассажира) | 10 |
| 18 | Фара дальнего света — (со стороны водителя) | 10 |
| Реле | ||
| R1 | Дневные ходовые огни | |
| R2 | Реле вентилятора радиатора (высокая скорость) | |
| R3 | Кондиционирование воздуха | |
| R4 | Реле муфты кондиционера | |
| R5 | Реле вентилятора радиатора (низкая скорость) | |
| R6 | соленоид стартера | |
| R7 | Horn | |
| R8 | Топливный насос | |
| R9 | Фары ближнего света | |
| R10 | Фары дальнего света | |
| R11 | ИКМ-модуль | |
| Диод | ||
| D1 | Защита от обратного напряжения |

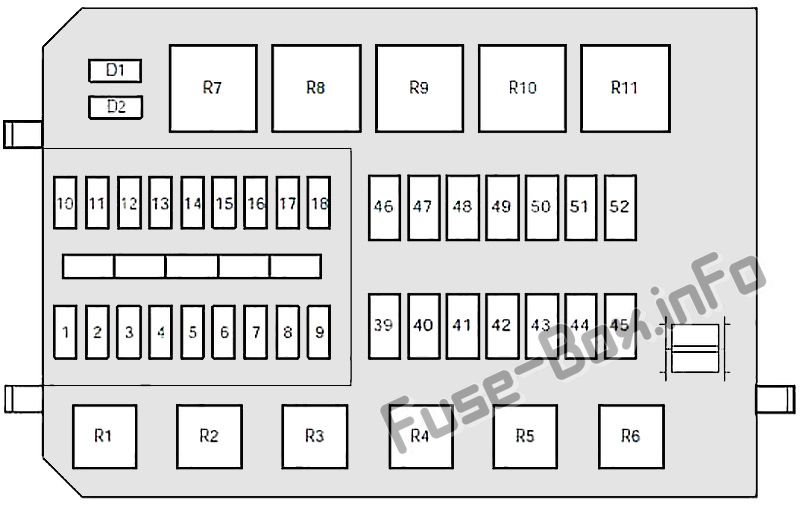

Моторный отсек, 1999-2000 гг.
| No. | Плавленый компонент | Amp |
|---|---|---|
| 1 | Не используется | — |
| 2 | Генератор | 7.5 |
| 3 | Противотуманные фары | 20 |
| 4 | Не используется | — |
| 5 | Не используется | — |
| 6 | Модуль зажигания EEC (память) | 3 |
| 7 | Система оповещения звуковым сигналом и аварийной сигнализацией | 20 |
| 8 | Не используется | — |
| 9 | Топливный насос | 15 |
| 10 | Не используется | — |
| 11 | Зажигание, электронное управление двигателем | 20 |
| 12 | Не используется | — |
| 13 | Датчик HEGO | 20 |
| 14 | Модуль АБС | 7.5 |
| 15 | Фара ближнего света (со стороны пассажира) | 7.5 |
| 16 | Фара ближнего света (со стороны водителя) | 7.5 |
| 17 | Фара дальнего света (со стороны пассажира) | 7.5 |
| 18 | Фара дальнего света (со стороны водителя) | 7.5 |
| 39 | Не используется | — |
| 40 | Зажигание, выключатель света, центральная распределительная коробка | 20 |
| 41 | Реле ЕЕС | 20 |
| 42 | Центральная распределительная коробка (предохранитель 37 к реле вентилятора) | 40 |
| 43 | Не используется | — |
| 44 | Не используется | — |
| 45 | Зажигание | 60 |
| 46 | Не используется | — |
| 47 | Не используется | — |
| 48 | Не используется | — |
| 49 | Охлаждение двигателя | 60 |
| 50 | Не используется | — |
| 51 | ABS | 60 |
| 52 | Центральная распределительная коробка (центральный модуль таймера, реле обогрева заднего стекла, предохранители 24, 25, 27, 28, 34) | 60 |
| Реле | ||
| R1 | Топливный насос | |
| R2 | ЕЕС-модуль | |
| R3 | Кондиционирование воздуха | |
| R4 | Ближний свет | |
| R5 | Дальний свет | |
| R6 | Horn | |
| R7 | соленоид стартера | |
| R8 | Вентилятор охлаждения двигателя (высокая скорость) | |
| R9 | Вентилятор охлаждения двигателя | |
| R10 | Не используется | |
| R11 | Дневные ходовые огни | |
| Диоды | ||
| D1 | Защита от обратного напряжения | |
| D2 | Не используется |
Вспомогательные реле (вне блоков предохранителей (1999-2000)
Вспомогательные реле (вне блоков предохранителей (1999-2000)
| № | Реле | Расположение |
|---|---|---|
| R18 | Переключатель «в одно касание» (окно драйверов) | Водительская дверь |
| R22 | Противотуманные фары | Экран провода на панели приборов |
| R23 | Поворотники | Рулевая колонка |
| R24 | Тревожная сигнализация - сторона водителя | Кронштейн модуля дверного замка |
| R25 | Тревожный сигнал - правая сторона | Кронштейн модуля дверного замка |
| R32 | Управление отопителем Hego ('00) | Рядом с PCM-модулем |
