Предохранители и реле Mercury Sable (1996-1999)

Схемы относятся к указанным годам и вариантам Mercury Sable (1996-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.

Схема взрывателя Mercury Sable 1996-1999 гг.

Схема взрывателя Mercury Sable 1996-1999 гг.

Предохранитель прикуривателя (розетки) в Mercury Sable Предохранитель №21 в блоке предохранителей панели приборов.

Расположение блока предохранителей

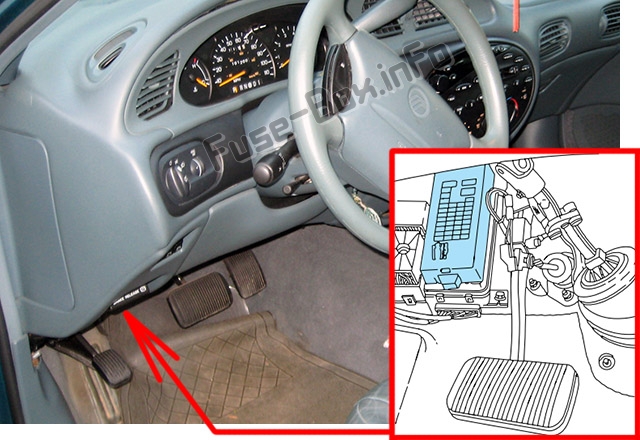

Пассажирский отсек

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза. Потяните крышку панели наружу, чтобы получить доступ к предохранителям.Пассажирский отсек

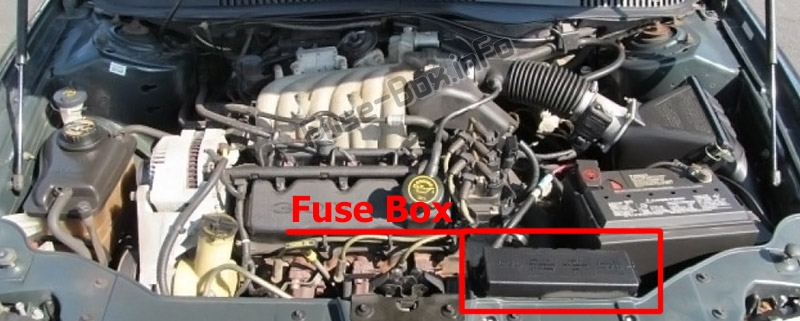

Моторного отсека

Распределительная коробка расположена в моторном отсеке рядом с аккумуляторной батареей.Моторного отсека

Схемы блока предохранителей

1996, 1997

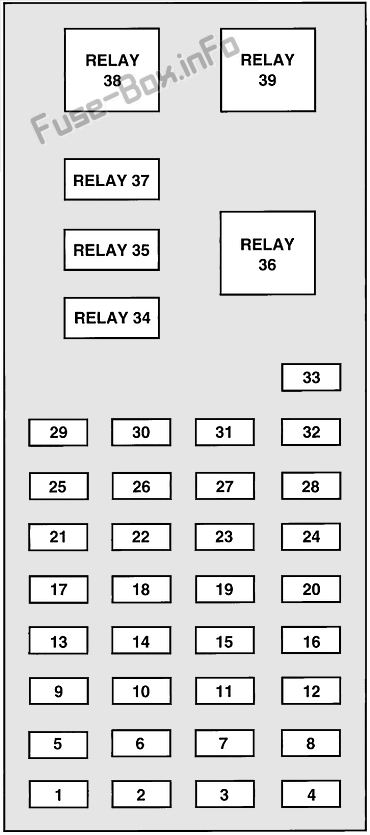

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (1996, 1997)
№Ампер РейтингОписание
1-Не используется
25AПодсветка приборов
310AЛевая фара ближнего света
410AПравая фара ближнего света
55AБлокировка переключения тормозов, обогреватель заднего стекла
615AПереключатель МЛПС, фонари заднего хода, регулировка скорости, климат-контроль;
710AПереключатель МЛПС, реле стартера
85AАнтенна питания, блок радиоуправления, ГЭУ
910AABS, центральный датчик температуры;
1020AРеле EEEC, реле PCM, катушка зажигания, PATS, радио
115AИндикатор подушки безопасности, комбинация приборов
125AКомбинация приборов, автолампы, переключатель управления коробкой передач, интегрированная панель управления, GEM
135AПодушка безопасности, двигатель вентилятора, электронный модуль автоматического контроля температуры
145A1996: Пневматическая подвеска, индикация выхода из строя лампы;
1997: Индикация перегорания лампы
1510AПоворотники
16-Не используется
1730AСтеклоочиститель (передний)
185AПереключатель фар
1915AСтеклоочиститель (задний)
205AВстроенная панель управления, удаленный вход, сотовый телефон, прикуриватель (1997 г.)
2120AЗажигалка
225AЗеркала с электроприводом, антенна с электроприводом, автолампы, фонари багажника
235AУдаленный вход GEM, защита от кражи
245AВстроенная панель управления, RCC, спидометр
2510AБД II
2615AВыпуск крышки
2710AРеле экономии заряда батареи
2815AСтоп-сигналы, контроль скорости
2915AАварийная сигнализация, многофункциональный переключатель
3015AДальний свет, дневные ходовые огни, комбинация приборов
315AЗадние фонари
3210AВстроенная панель управления, климат-контроль (1996 г.), подогрев зеркал
335AЭлектрические стеклоподъемники, подсветка замка
34Реле экономии заряда батареи
35Реле разблокировки водительской двери
36Реле обогревателя заднего стекла
37Реле освещения салона
38Реле опускания окна в одно касание
39Дополнительное реле задержки

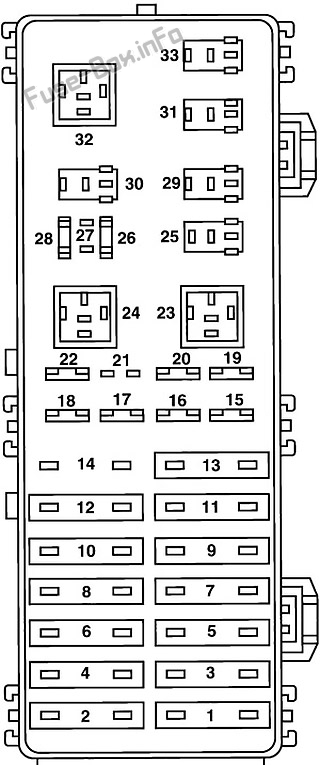

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в распределительной коробке (1996, 1997)
№Ампер РейтингОписание
140AПанель предохранителей соединительного блока
230AЭлектронное управление двигателем
340AЗамок зажигания
430AСиловые замки
540AЗамок зажигания
630AСиденья с электроприводом
740AЗадний антиобледенитель
830AВоздушный насос термактор
940AВентиляторы охлаждения двигателя
1020AТопливный насос
1140AДвигатель вентилятора
1220A1996: полуактивная подвеска;
1997: Не используется
1340AАнтиблокировочный тормозной модуль
1420A1996: Радио;
1997: Не используется
1515AДневные ходовые огни
1610AДиагностический монитор подушки безопасности
1720A1996: Радио;
1997: Радио, усилитель, CD-чейнджер
1830A1996: Фары;
1997: Модуль антиблокировочной системы тормозов
1915AHorn
2015AПарковые фонари
21-Не используется
2230AФары
23-Двигатель вентилятора
24-Прерывистое управление дворниками
25-Реле стеклоочистителя
2630AГенератор
2710A1996: Сила Хего;
1997: Не используется
2815AЭлектронное управление двигателем
29-Реле насоса омывателя
30-Реле звукового сигнала
31-Автолампа (фары)
32-Реле стартера
33-Автолампа (габаритные огни)

1998, 1999

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (1998, 1999)
№Ампер РейтингОписание
1—Не используется
25AПодсветка приборов
310AЛевая фара ближнего света
410AПравая фара ближнего света
55A1998: Блокировка переключения тормозов, оттаивание заднего стекла;
1999: Комбинация приборов, привод блокировки переключения передач, система обогрева заднего стекла.
615A1998: Переключатель MLPS, резервные лампы, контроль скорости;
1999: Датчик TR, фонари заднего хода, ДХО, элементы управления кондиционером
710A1998: Переключатель MLPS, реле стартера;
1999: Датчик TR, реле стартера
85AСиловая антенна, RCU, GEM
910AABS
1020AРеле PCM, катушка зажигания, PATS, радио
115AПриборный щиток
125AКомбинация приборов, автолампы, переключатель управления коробкой передач, ICP, GEM
135AПодушка безопасности / электронный аварийный блок (ECU), электродвигатель вентилятора, EATC
145A1998: Пневматическая подвеска;
1999: Полуактивный модуль управления плавностью хода
1510AМногофункциональный переключатель (указатели поворота)
16—Не используется
1730AПередний стеклоочиститель/омыватель
185AПереключатель фар
1915AЗадний стеклоочиститель/омыватель
205AICP, RAP, телефон, GEM (1999)
2120AЗажигалка
225AЗеркала с электроприводом, Антенна с электроприводом, Лампы на крышке багажника, Автолампа
235AДРАГОЦЕННЫЙ КАМЕНЬ, РАП, ПАТС
245AПМС, ПКР, спидометр
2510AРазъем канала передачи данных (DLC)
2615AКрышка багажника
2710AРеле экономии заряда батареи
2815AКонтроль скорости, стоп-сигнал
2915AМногофункциональный переключатель, опасность
3015AДальний свет, дневные ходовые огни, комбинация приборов
31—Не используется
3210AДКП, Обогрев зеркал
335AЭлектрические стеклоподъемники, подсветка замка
34—Реле экономии заряда батареи
35—Реле разблокировки двери водителя
36—Реле обогревателя заднего стекла
37—Реле освещения салона
38—Реле опускания окна в одно касание
39—Дополнительное реле задержки

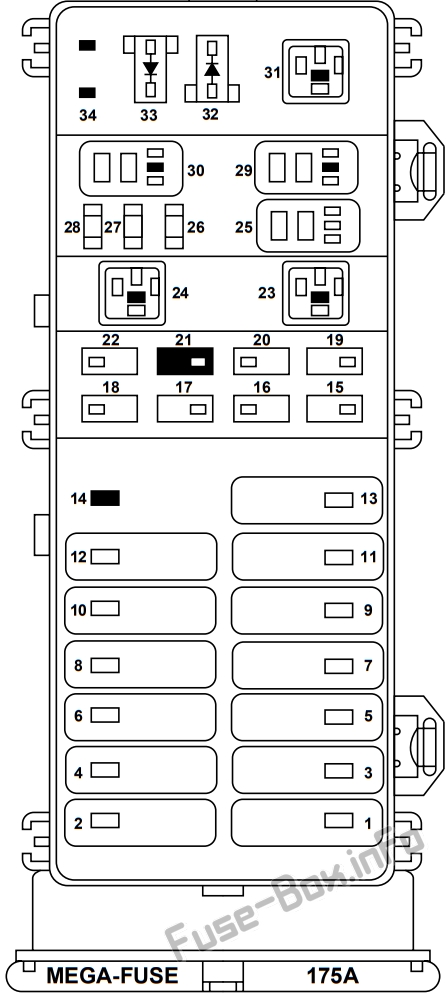

Моторного отсека

Моторного отсека

Назначение предохранителей и реле в распределительной коробке (1998, 1999)
№Ампер РейтингОписание
140AПанель предохранителей
230AРеле ПКМ
340AЗамок зажигания, реле стартера
430А СВ1998: Реле задержки аксессуаров, электростеклоподъемники, левое/правое сиденья с электроприводом (зависит от даты выпуска автомобиля);

1999: Реле задержки аксессуаров, сиденье с электроприводом
540AВыключатель зажигания
630AЛевые/правые сиденья с электроприводом
630A1998: левое/правое сиденье с электроприводом или не используется (зависит от даты выпуска автомобиля);
1999: Не используется
740AРеле обогрева заднего стекла
830 AСоленоид воздушного байпаса Thermactor, твердотельное реле EAM
940AРеле высокой скорости вентилятора системы охлаждения, Реле низкой скорости вентилятора системы охлаждения
1020Реле топливного насоса
1140AРеле электродвигателя вентилятора
12—Не используется
1340AМодуль антиблокировочной тормозной системы
14—Не используется
1515AМодуль дневных ходовых огней (ДХО)
1610A1998: диагностический монитор подушек безопасности;
1999: Электронный блок управления (ECU)
1720AЗадний блок управления, CD-чейнджер
1830AМодуль антиблокировочной тормозной системы
1915AРеле звукового сигнала, модуль управления силовым агрегатом (PCM)
2015AПереключатель фар, реле стояночного освещения Autolamp
21—Не используется
2230AРеле автоламп, многофункциональный переключатель, переключатель фар
23—Реле электродвигателя вентилятора
24—Реле стартера
25—Реле сцепления кондиционера
2630AГенератор/регулятор напряжения
2710AРеле сцепления кондиционера
2815AДатчики кислорода с подогревом, вентиляция канистры
29—Реле топливного насоса
30—Реле ПКМ
31—Реле низкоскоростного вентилятора системы охлаждения
32—ИКМ-диод
33—Диод муфты кондиционера
34—Не используется
