Предохранители и реле Mercury Sable (2000-2005)
Схемы относятся к указанным годам и вариантам Mercury Sable (2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Схема предохранителей Mercury Sable 2000-2005 гг.
Предохранители прикуривателя (розетка):
2000-2003: №13 (прикуриватель, дополнительная розетка) в блоке предохранителей на приборной панели и предохранитель №18 (2001-2002: розетка/прикуриватель) в блоке предохранителей в моторном отсеке.
С 2004 года: предохранители №25 (разъем питания) и №29 (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

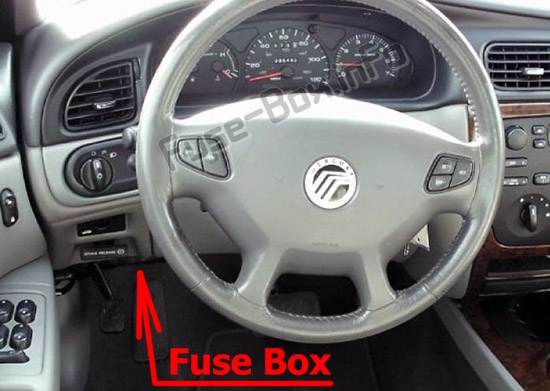

Пассажирский отсек
Блок предохранителей расположен ниже и левее рулевого колеса у педали тормоза.

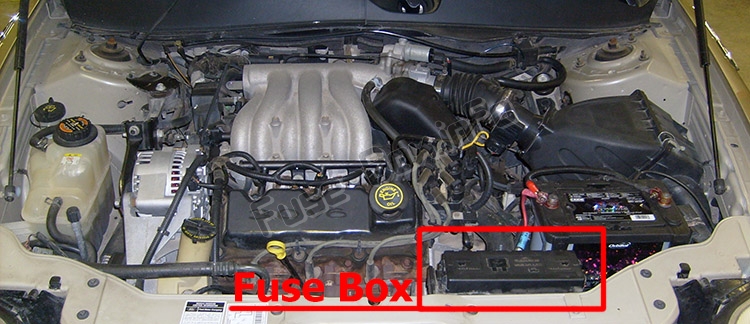

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001, 2002, 2003

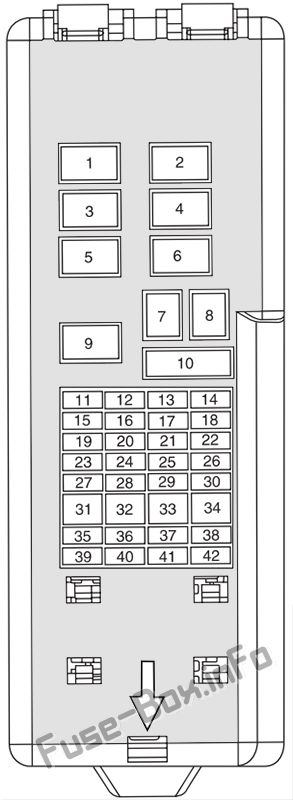

Пассажирский отсек
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Водитель одним касанием вниз реле |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Мигающее реле |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40A | 2000-2002: Подача на заднюю решетку оттаивания 2003: Подача питания на решетку обогревателя заднего стекла (только универсал)/питание катушки реле обогревателя заднего стекла (только седан) |
| 8 | 40A | Двигатель вентилятора |
| 9 | — | Реле разморозки заднего стекла |
| 10 | 30A | Сиденья с электроприводом, аксессуар с задержкой, регулируемые педали |
| 11 | 15A | Встроенная панель управления (ICP), управление стеклоочистителем заднего омывателя, передний омыватель, сотовый телефон, подсветка переключателя пассажира, GEM, мотор заднего стеклоочистителя |
| 12 | 10A | Зеркала с подогревом, переключатель обогрева заднего стекла |
| 13 | 20A | Прикуриватель, дополнительная розетка |
| 14 | — | Не используется |
| 15 | 30A | Мотор переднего стеклоочистителя |
| 16 | 15A | Питание Flasher и GEM, питание встроенной панели управления (ICP), память RCC, кластер |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20A | Соленоид открывания крышки палубы, реле блокировки/разблокировки |
| 23 | 10A | Модуль подушки безопасности, приемопередатчик PATS |
| 24 | 15A | Противотуманные фары, транзитное реле |
| 25 | 2A | 2000-2001: Эстафета ПКМ 2002, 2003: реле PCM, реле топливного насоса |
| 26 | 10A | Зеркала, силовая антенна, импульсный расширитель, лампа на крышке палубы, экономия заряда батареи |
| 27 | 10A | Датчики и сигнальные лампы, встроенная панель управления (ICP), датчик FFV, GEM |
| 28 | 10A | Катушка реле электродвигателя вентилятора, логика EATC |
| 29 | 15A | 2000-2001: Автолампы, переключатель фар 2002: Реле автофар, Реле противотуманных фар, Катушка реле противотуманных фар, Парковочные огни, ШИМ-переключатель фар 2003: Автолампы, Парковочные огни, ШИМ, Переключатель фар |
| 30 | 15A | Звуковые сигналы и переключатель звукового сигнала, разъем OBD II |
| 31 | — | Не используется |
| 32 | 10A | ABS, катушка реле DRL, привод управления скоростью, переключатель контроля тяги, переключатель обогревателя переменного тока, привод заслонки смесителя, блокировка переключения тормозов, катушка реле обогревателя заднего стекла (2002 г.) |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 15A | Сигналы поворота, фонари заднего хода |
| 37 | 15A | Переключатель положения коробки передач |
| 38 | 5A | Нейтральный переключатель GEM Park |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |

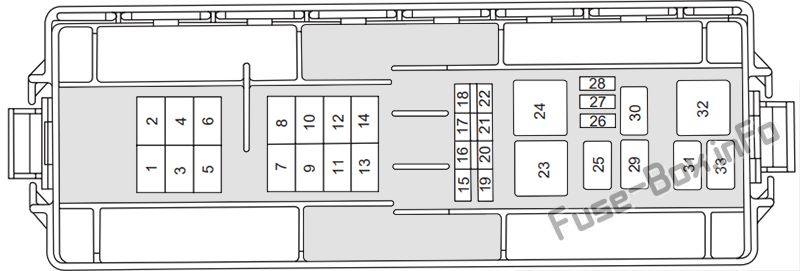

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 3 | 60А** | Панель предохранителей |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | 20А** | 2000-2002: Transit Relay (только экспорт), задние противотуманные фары (2002) 2003: Не используется |
| 9 | 40А** | Реле вентилятора охлаждения |
| 10 | — | Не используется |
| 11 | 20А** 50А** | 2000–2001: Реле Thermactor (только FFV) 2002: Не используется 2003: Обогрев заднего стекла (только седан) |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы |
| 14 | — | Не используется |
| 15 | 20A* | Соленоид клапана модуля антиблокировочной тормозной системы |
| 16 | 20A* | Реле топливного насоса |
| 17 | 20A* | 2000-2001: Задний блок управления, CD-чейнджер, сотовый телефон 2002-2003: Сотовый порт |
| 18 | 20A* | 2000: Не используется 2001–2002: Power Point / прикуриватель |
| 19 | 15A* | Правая фара |
| 20 | — | Не используется |
| 21 | 15A* | Левая фара |
| 22 | 10 А* | Реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле низкой скорости вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор/альтернатор |
| 27 | 5A* | Задний блок управления, антенна |
| 28 | 15A* | Соленоид переключения передач с датчиком HEGO, вентиляция адсорбера, реле сцепления кондиционера, соленоид байпаса Thermactor (2001-2002) |
| 29 | — | Реле парковки дворников |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | 2000-2001: Реле высокой скорости вентилятора 2002-2003: Реле вентилятора |
| 33 | — | Реле сцепления кондиционера |
| * Мини-предохранители ** Максимальные предохранители |
2004, 2005
Пассажирский отсек
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Реле приземления водителя |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле мигалки |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 20A | Подача питания на решетку обогревателя заднего стекла (только универсал)/ питание катушки реле обогревателя заднего стекла (только седан) |
| 8 | 40A | Двигатель вентилятора |
| 9 | — | Реле оттайки сзади |
| 10 | 30А СВ | Сиденья с электроприводом, Аксессуары с задержкой, Регулируемые педали |
| 11 | 10A | Правая фара |
| 12 | 15A | Фары ближнего света |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Левая фара |
| 16 | 10A | Противотуманные фары |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | 15A | Парковочные фонари, ШИМ (подсветка), Автолампы |
| 19 | 10A | Обогрев зеркал, Индикатор включения обогревателя заднего стекла |
| 20 | 10A | Средства пассивной безопасности (модуль подушки безопасности/модуль OCS) |
| 21 | 15A | Датчик диапазона коробки передач (переключатель положения коробки передач) |
| 22 | 15A | Насос переднего омывателя, Электрохроматическое зеркало, Компас, Комбинация приборов (RUN/ACC), Логика встроенной панели управления (ICP), Задний стеклоочиститель (только универсал), Задний омыватель (только универсал) |
| 23 | 30A | Мотор переднего стеклоочистителя |
| 24 | — | Не используется |
| 25 | 20A | Силовая установка |
| 26 | 20A | Замки с электроприводом, отпирание задней двери (универсал) / багажника (седан) |
| 27 | 10A | Антиблокировочная тормозная система (ABS), контроль скорости, контроль тяги, блокировка переключения тормозов, переключатель функций кондиционера (только ручной кондиционер), заслонка смешения температур (только ручной кондиционер), змеевик оттаивания |
| 28 | 15A | Поворотники, Фонари заднего хода |
| 29 | 20A | Зажигалка |
| 30 | 10A | Освещение салона, Экономия заряда батареи, Зеркала с электроприводом, Лампа на крышке багажника, Антенна с электроприводом (только для универсала), Модуль импульсного растяжения (только для универсала) |
| 31 | 10A | Катушка реле двигателя вентилятора, катушка реле лампы лужи, логика электронного автоматического контроля температуры (EATC) |
| 32 | 10A | Кластер, гибкий топливный модуль, логика ICP, пассивный противоугонный модуль (мощность GEM) |
| 33 | 15A | Аварийная сигнализация, мощность кластера, мощность ICP, EATC |
| 34 | 5A | логика GEM |
| 35 | 10A | Подсветка |
| 36 | 2A | Реле модуля управления силовым агрегатом (PCM), реле топливного насоса, муфта кондиционера |
| 37 | 25A | Автолампа, Дневные ходовые огни (ДХО), Вспышка при проезде, Переключатель фар |
| 38 | 15A | Звуковой сигнал, диагностический разъем (OBD II) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Модуль управления силовым агрегатом (PCM) |
| 3 | 60А** | Панель предохранителей |
| 4 | 10А СВ | Низкоскоростной вентилятор охлаждения (не используется в GCC) |
| 5 | 40А** | Охлаждающий вентилятор |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | — | Не используется |
| 9 | 20А** (50А** в странах Персидского залива) | Вентилятор охлаждения (со стороны пассажира) |
| 10 | 20А** | Вентилятор охлаждения (со стороны водителя) (не используется в GCC) |
| 11 | 50А** | Обогрев заднего стекла (только седан) |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы (ABS) |
| 14 | — | Не используется |
| 15 | 20A* | Соленоид клапана модуля ABS |
| 16 | 20A* | Реле топливного насоса |
| 17 | 20A* | CD |
| 18 | —/10А* | Двигатель Duratec: Не используется Двигатель Vulcan: реле муфты кондиционера, блок питания PCM |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 5A* 10 А* | Двигатель Vulcan: клапан PCV с подогревом Двигатель Duratec: реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор |
| 27 | 5A* | Задний блок управления, Антенна |
| 28 | 15 А* | Датчик HEGO, соленоид переключения передач, вентиляция адсорбера, реле сцепления кондиционера |
| 29 | — | Реле парковки стеклоочистителя |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле вентилятора |
| 33 | — | Реле муфты кондиционера |
| * - Мини-предохранители ** - Максимальные предохранители CB - автоматический выключатель |
