Предохранители и реле Mercury Sable (2008-2009)
Схемы относятся к указанным годам и вариантам Mercury Sable (2008-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Схема предохранителей Mercury Sable 2008-2009 гг.
Предохранители прикуривателя (розетки) в Mercury Sable Это предохранители № 13 (разъем питания — приборная панель), № 14 (разъем питания — 2-й ряд) и № 16 (разъем питания — консоль) в блоке предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

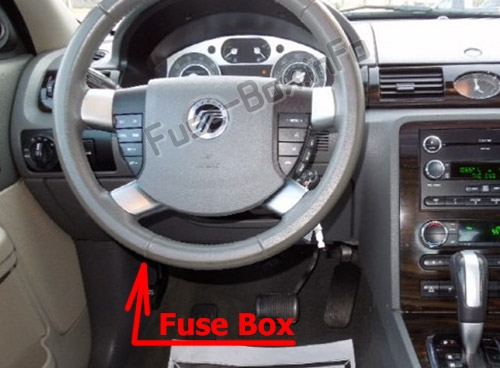

Пассажирский отсек
Блок предохранителей находится под панелью приборов слева от рулевого колеса.

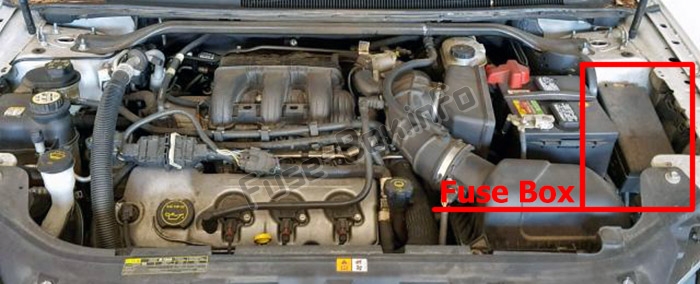

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей

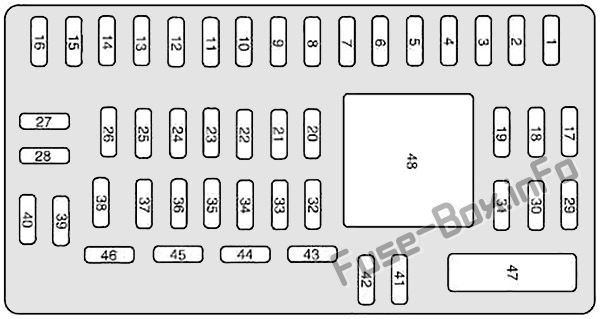

Пассажирский отсек
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | Умный стеклоподъемник | 30 |
| 2 | Выключатель тормоза, верхний стоп-сигнал | 15 |
| 3 | SDARS, Bluetooth, семейная развлекательная система (FES)/управление задними сиденьями | 15 |
| 4 | Запасной | 30 |
| 5 | Логическая мощность SPDJB | 10 |
| 6 | Поворотники | 20 |
| 7 | Фары ближнего света (левые) | 10 |
| 8 | Фары ближнего света (правые) | 10 |
| 9 | Внутреннее освещение, Багажное освещение | 15 |
| 10 | Подсветка, Лампы для луж | 15 |
| 11 | Полный привод | 10 |
| 12 | Переключатели сиденья/зеркала с памятью, модуль памяти | 7.5 |
| 13 | модуль ФЭПС | 5 |
| 14 | Аналоговые часы | 10 |
| 15 | Климат-контроль | 10 |
| 16 | Запасной | 15 |
| 17 | Подача всех двигателей блокировки питания, разблокировка крышки багажника | 20 |
| 18 | Запасной | 20 |
| 19 | Лунная крыша | 25 |
| 20 | разъем OBD-II | 15 |
| 21 | Противотуманные фары | 15 |
| 22 | Парковые фонари, Фонари номерного знака | 15 |
| 23 | Фары дальнего света | 15 |
| 24 | Реле звукового сигнала | 20 |
| 25 | Лампы спроса/внутренние лампы | 10 |
| 26 | Комбинация приборов | 10 |
| 27 | Регулируемый педальный переключатель | 20 |
| 28 | Радио, Стартовый сигнал радио | 5 |
| 29 | Комбинация приборов | 5 |
| 30 | Переключатель отмены овердрайва | 5 |
| 31 | Запасной | 10 |
| 32 | Моторы сиденья водителя, модуль памяти | 10 |
| 33 | Запасной | 10 |
| 34 | Модуль полного привода | 5 |
| 35 | Датчик поворота руля, FEPS, Система помощи при парковке сзади, Подогрев сидений | 10 |
| 36 | модуль ПАТС | 5 |
| 37 | Климат-контроль | 10 |
| 38 | Сабвуфер (аудиофильское радио) | 20 |
| 39 | Радио | 20 |
| 40 | Запасной | 20 |
| 41 | Потолочный люк, Передние выключатели блокировки, Радио, Зеркало EC с компасом (с микрофоном и без) | 15 |
| 42 | Запасной | 10 |
| 43 | Запасной | 10 |
| 44 | Запасной | 10 |
| 45 | Катушки реле: PDB, вспомогательный кондиционер, передние и задние стеклоочистители, электродвигатель переднего вентилятора | 5 |
| 46 | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) | 7.5 |
| 47 | Автоматический выключатель: электрические стеклоподъемники | 30 |
| 48 | Аксессуар с задержкой (реле) |

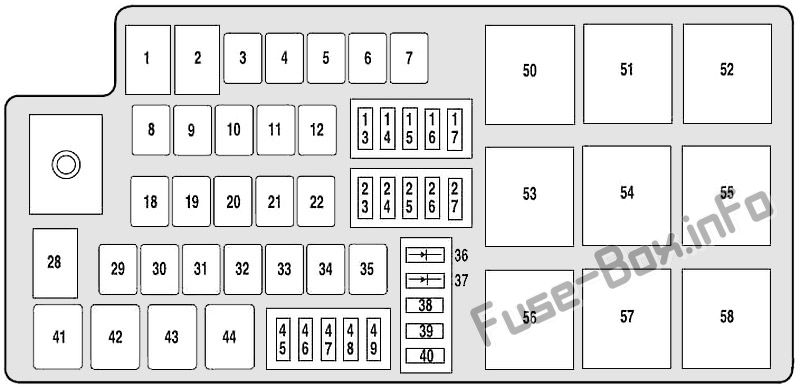

Моторного отсека
| № | Защищенные компоненты | Amp |
|---|---|---|
| 1 | мощность СПДЖБ | 80 |
| 2 | мощность СПДЖБ | 80 |
| 3 | Передние дворники | 30 |
| 4 | Не используется | — |
| 5 | Запасной | 20 |
| 6 | Не используется | — |
| 7 | Вентилятор охлаждения двигателя | 50 |
| 8 | Не используется | — |
| 9 | Антиблокировочная тормозная система (ABS)/насос AdvanceTrac | 40 |
| 10 | Стартер | 30 |
| 11 | Реле модуля управления силовым агрегатом (PCM) | 50 |
| 12 | Клапан ABS/AdvanceTrac | 20 |
| 13 | Розетка (приборная панель) | 20 |
| 14 | Точка питания (2-й ряд) | 20 |
| 15 | Запасной | 20 |
| 16 | Power Point (консоль) | 20 |
| 17 | Генератор | 10 |
| 18 | Не используется | — |
| 19 | Не используется | — |
| 20 | Задний антиобледенитель | 40 |
| 21 | Электродвигатели сидений (пассажирские) | 30 |
| 22 | Модуль обогрева сиденья | 20 |
| 23 | PCM Keep live power, вентиляция канистры | 10 |
| 24 | Реле муфты кондиционера | 10 |
| 25 | Запасной | 25 |
| 26 | Резервное реле | 20 |
| 27 | Топливное реле (модуль привода топливного насоса, топливный насос) | 15 |
| 28 | Не используется | — |
| 29 | Запасной | 30 |
| 30 | Не используется | — |
| 31 | 2008: Компас, зеркало заднего вида с автоматическим затемнением | 30 |
| 32 | 2008: Электродвигатели сиденья водителя, модуль памяти. | 30 |
| 33 | Замок зажигания (к SJB) | 20 |
| 34 | Не используется | — |
| 35 | Двигатель переднего вентилятора кондиционера | 40 |
| 38 | IVD, датчик скорости рыскания | 10 |
| 39 | Топливный диод, PCM | 10 |
| 40 | Не используется | — |
| 45 | Переключатель деактивации управления скоростью, датчик массового расхода воздуха, встроенный модуль VPWR2 | 10 |
| 46 | Реле муфты кондиционера, VPWR3 | 10 |
| 47 | ПКМ VPWR1 | 15 |
| 48 | ПКМ VPWR4 | 15 |
| 49 | Зеркала с подогревом | 15 |
| Диоды | ||
| 36 | Запуск в одно касание | |
| 37 | Топливный насос | |
| Реле | ||
| 41 | Муфта кондиционера | |
| 42 | Топливный насос | |
| 43 | Резервное копирование | |
| 44 | Не используется | |
| 50 | Реле ПКМ | |
| 51 | Не используется | |
| 52 | Не используется | |
| 53 | Задняя разморозка | |
| 54 | Двигатель вентилятора | |
| 55 | Стартер | |
| 56 | Не используется | |
| 57 | Передний стеклоочиститель | |
| 58 | Не используется |
