Предохранители и реле Mercury Tracer (1997-1999)
Схемы относятся к указанным годам и вариантам Mercury Tracer (1997-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Tracer 1997-1999 гг.
Предохранитель прикуривателя (розетки) в Mercury Tracer это предохранитель №20 "СИГАРА" в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

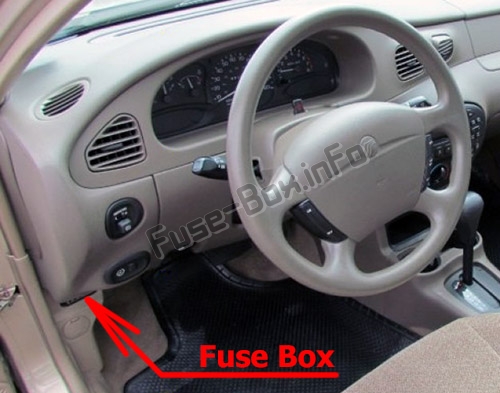

Пассажирский отсек
Блок предохранителей находится за крышкой возле двери (под панелью приборов).

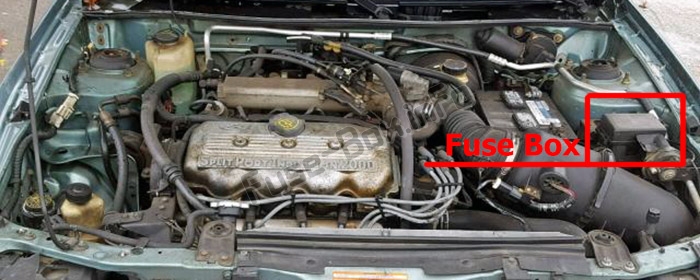

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей

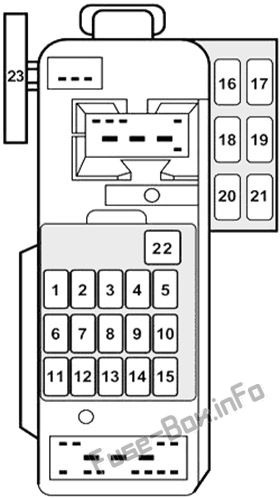

Пассажирский отсек
| № | Name | Описание | Amp |
|---|---|---|---|
| 1 | STOP | Стоп-сигналы, блокировка переключения передач | 15 |
| 2 | TAIL | Подсветка комбинации приборов, подсветка номерного знака, габаритные огни, боковые габаритные огни, задние фонари (радио, подсветка климат-контроля) | 15 |
| 3 | - | - | - |
| 4 | ASC | Контроль скорости | 10 |
| 5 | - | - | - |
| 6 | ЗАМОК | Замки с электроприводом | 30 |
| 7 | HORN | Horn | 15 |
| 8 | КОНДИЦИОНЕР | Обогреватель кондиционера, ABS | 15 |
| 9 | МЕТР | Фонари заднего хода, органы управления двигателем, комбинация приборов, обогреватель заднего стекла, блокировка переключения передач, звуковой сигнал, переключатель указателя поворота | 10 |
| 10 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Стеклоочиститель/омыватель, реле вентилятора | 20 |
| 11 | Р.ВАЙПЕР | Дневные ходовые огни, стеклоочиститель/омыватель задней подъемной двери | 10 |
| 12 | ОПАСНОСТЬ | Аварийные огни | 15 |
| 13 | ROOM | Органы управления двигателем, дистанционный противоугонный персональный модуль (RAP), радио, блокировка переключения передач, плафоны освещения, система запуска, звуковой сигнал | 10 |
| 14 | ДВИГАТЕЛЬ | Подушка безопасности, органы управления двигателем, датчик TR | 15 |
| 15 | ЗЕРКАЛА | Зеркала с электроприводом, радио, дистанционный вход без ключа (RKE) | 5 |
| 16 | ТОПЛИВНАЯ ИНЖ | H02S, Датчик расхода продувки системы улавливания паров топлива | 10 |
| 17 | - | - | - |
| 18 | FOG | Противотуманные фары, дневные ходовые огни (ДХО) | 10 |
| 19 | АУДИО | Звуковой усилитель премиум-класса, CD-чейнджер | 15 |
| 20 | СИГАРА | Зажигалка | 20 |
| 21 | РАДИО | Радио | 15 |
| 22 | П. ОКНО | Автоматический выключатель: Power Windows | 30 |
| 23 | ВОЗДУХОДУВКА | Автоматический выключатель: обогреватель кондиционера | 30 |

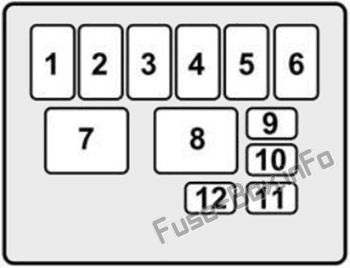

Моторного отсека
| № | Name | Описание | Amp |
|---|---|---|---|
| 1 | ТОПЛИВНАЯ ИНЖ | Подушки безопасности, органы управления двигателем, генератор | 30 |
| 2 | УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла | 30 |
| 3 | MAIN | Система зарядки, BTN, Вентилятор охлаждения, Топливный насос, OBD-II, Предохранители ABS, Замок зажигания, Фары | 100 |
| 4 | BTN | Опасность | 40 |
| 5 | ABS | Главное реле АБС | 60 |
| 6 | ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Модуль реле постоянного контроля | 40 |
| 7 | - | Реле фар | - |
| 8 | - | - | - |
| 9 | БД II | Разъем канала передачи данных (DLC), комбинация приборов | 10 |
| 10 | ТОПЛИВНЫЙ НАСОС | Управление двигателем | 20 |
| 11 | ГОЛОВКА ПРАВАЯ | Фары | 10/20 |
| 12 | ГОЛОВА ЛЕВАЯ | Фары | 10/20 |
