Предохранители и реле Mercury Villager (1995-1998)
Схемы относятся к указанным годам и вариантам Mercury Villager (1995-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Villager 1995-1998 гг.
Предохранитель прикуривателя (розетки) в Mercury Villager Это предохранитель №6 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

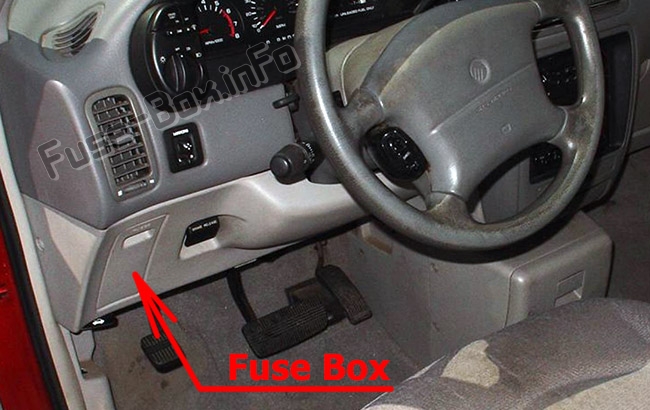

Расположение блока предохранителей
Панель предохранителей находится за крышкой слева от рулевого колеса.

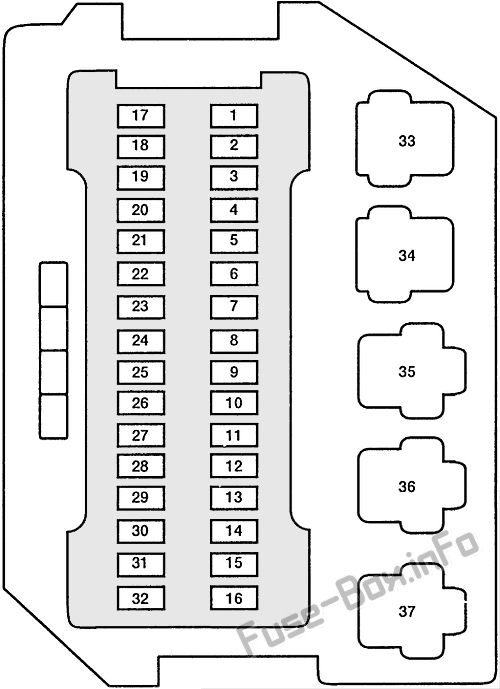

Схема блока предохранителей
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 1 | — | — | Не используется |
| 2 | Электрон | 10 | A/C (кондиционер), модуль таймера |
| 3 | Воздушная подушка | 10 | Воздушная подушка |
| 4 | Продолж. двигателя | 10 | Выбросы двигателя, выбросы паров топлива, модуль управления силовым агрегатом (PCM) |
| 5 | Зеркало | 10 | Зеркало с электроприводом, модуль таймера |
| 6 | Зажигалка | 20 | Зажигалка |
| 7 | Задняя вилка питания | 20 | Задняя вилка питания |
| 8 | Передний стеклоочиститель | 20 | Стеклоочиститель/омыватель ветрового стекла |
| 9 | Задний стеклоочиститель | 10 | Стеклоочиститель/омыватель заднего стекла |
| 10 | Аудио | 7.5 | Радио, силовая антенна, задняя встроенная панель управления (RICP) |
| 11 | Аудио усилитель | 20 | Усилитель сабвуфера |
| 12 | Электрон | 7.5 | Модуль управления силовым агрегатом (PCM) |
| 13 | Кондиционирование воздуха | 7.5 | Кондиционер, автоматическое освещение, переключатель обогрева заднего стекла |
| 14 | Задняя защита от запотевания | 20 | Задняя разморозка |
| 15 | Задняя защита от запотевания | 20 | Задняя разморозка |
| 16 | Зеркало с подогревом | 20 | Наружные зеркала заднего вида с электроприводом и подогревом |
| 17 | Угол L | 10 | Угловая лампа |
| 18 | И/П Илум | 7.5 | Подсветка приборов, радиоподсветка |
| 19 | Задний фонарь | 10 | Задний фонарь, задние габаритные огни |
| 20 | Аудио | 10 | CD, силовая антенна, радио |
| 21 | Комнатная лампа | 15 | Купольные лампы, ступенчатые лампы, предупреждающий звуковой сигнал |
| 22 | Стоп-сигнал | 15 | Соленоид блокировки переключения передач, стоп-сигналы |
| 23 | Опасность | 10 | Опасность Flasher |
| 24 | Задний вентилятор | 15 | Двигатель заднего вентилятора |
| 25 | Задний вентилятор | 15 | Двигатель заднего вентилятора |
| 26 | — | — | Не используется |
| 27 | Turn | 10 | Лампы указателей поворота |
| 28 | Передний вентилятор | 20 | Двигатель переднего вентилятора |
| 29 | Реле | 10 | Реле в распределительной панели главного предохранителя |
| 30 | Электрон | 10 | Антиблокировочная система тормозов (ABS), лампы заднего хода, лампа выключения ускоренной передачи, переключатель PRND |
| 31 | Передний вентилятор | 20 | Двигатель переднего вентилятора |
| 32 | — | — | Не используется |
| 33 | Дополнительное реле №1 | Реле | Предохранители 17,18,19 |
| 34 | Реле зажигания | Реле | Предохранители 26, 27, 29, 30 |
| 35 | Дополнительное реле №2 | Реле | Предохранители 5, 6, 7, 8,9 |
| 36 | Реле разморозки заднего стекла | Реле | Предохранители 14,15,16 |
| 37 | Реле вентилятора | Реле | Предохранители 28, 31 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

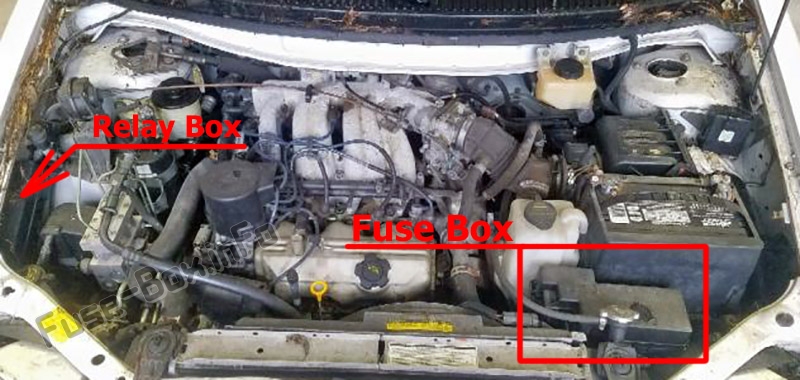

Расположение блока предохранителей
Главный блок предохранителей расположен рядом с аккумуляторной батареей.
Блок реле расположен рядом с бачком омывателя ветрового стекла.

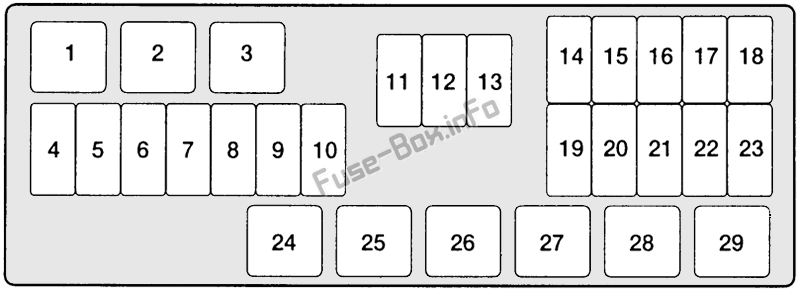

Схема блока предохранителей
| № | Name | Ампер Рейтинг | Описание |
|---|---|---|---|
| 1 | РАД ВЕНТИЛЯТОР ЛО | Реле | Вентилятор охлаждения (низкая скорость) |
| 2 | РАД ВЕНТИЛЯТОР ПРИВЕТ 1 | Реле | Охлаждающий вентилятор (средняя скорость) |
| 3 | РАД ВЕНТИЛЯТОР ПРИВЕТ 2 | Реле | Охлаждающий вентилятор (высокая скорость) |
| 4 | СИЛОВОЕ ОКНО | 30 | Сиденье с электроприводом, стеклоподъемники, люк в крыше |
| 5 | ABS | 30 | Модуль управления антиблокировочной системой тормозов |
| 6 | РАД ВЕНТИЛЯТОР | 65 | Охлаждающий вентилятор |
| 7 | ПЕРЕДНИЙ ВЕНТИЛЯТОР | 65 | Двигатель переднего вентилятора |
| 8 | MAIN | 100 | Аварийная сигнализация, освещение салона, радио, стоп-сигналы, модуль управления коробкой передач |
| 9 | ALT | 120 | Часть мини-предохранителя на соединительной панели главного предохранителя |
| 10 | RR DEF | 45 | Обогрев зеркал, Обогрев заднего стекла, Задний электровентилятор |
| 11 | ПО IGN | 30 | Выключатель зажигания |
| 12 | — | — | Не используется |
| 13 | — | — | Не используется |
| 14 | В/Л Правая | 15 | Правая фара |
| 15 | В/Н ЛГ | 15 | Левая фара |
| 16 | ALT | 10 | Вход генератора |
| 17 | АНГЛ ПРОДОЛЖЕНИЕ | 10 | Реле модуля управления силовым агрегатом (PCM) |
| 18 | INJ | 10 | Топливные форсунки |
| 19 | ТОПЛИВНЫЙ НАСОС | 15 | Реле топливного насоса |
| 20 | HORN | 15 | Реле звукового сигнала |
| 21 | ABS | 20 | Гидравлический привод антиблокировочной тормозной системы |
| 22 | ЛАМПА КАПОТА/ TRRLRTOW | 15 | Лампа капота/буксировщик прицепа |
| 23 | С.Э.К. | 7.5 | Звуковой сигнал бесключевого доступа, модуль таймера |
| 24 | HORN | Реле | Высокий Рог, Низкий Рог |
| 25 | ТОПЛИВНЫЙ НАСОС | Реле | Топливный насос |
| 26 | БЛОКИРОВКА | Реле | Пусковой двигатель |
| 27 | ПРАВАЯ ФАРА | Реле | Правая фара |
| 28 | ПРОВЕРКА ЛАМП | Реле | Контрольная лампа тормоза, контрольная лампа зарядки |
| 29 | ASCD УДЕРЖИВАТЬ | Реле | Модуль управления скоростью |

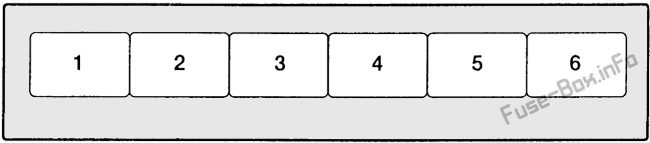

Релейная коробка
| № | Описание |
|---|---|
| 1 | Защита от кражи (прерывание) (при наличии) |
| 2 | Левая фара |
| 3 | Не используется |
| 4 | FICD |
| 5 | Фара с автоматическим освещением/противоугонная фара |
| 6 | Кондиционер |
