Предохранители и реле Mercury Villager (1999-2002)
Схемы относятся к указанным годам и вариантам Mercury Villager (1999-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mercury.
Расположение предохранителей Mercury Villager 1999-2002 гг.
Предохранители прикуривателя (розетка) в Mercury Villager Это предохранители №12 (прикуриватель) и №14 (задняя розетка) в блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

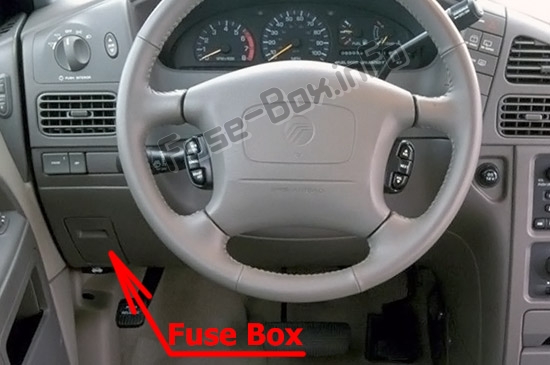

Блок предохранителей расположен ниже и левее рулевого колеса у педали тормоза за крышкой.

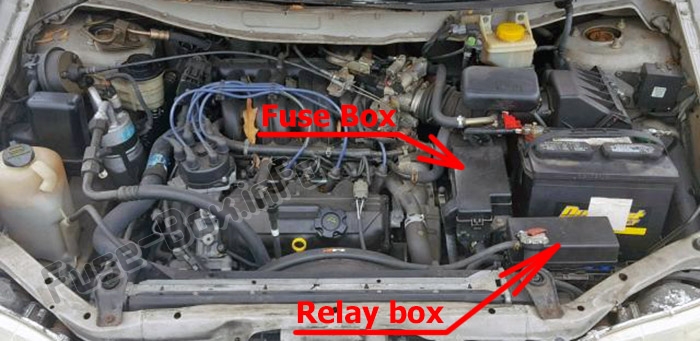

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

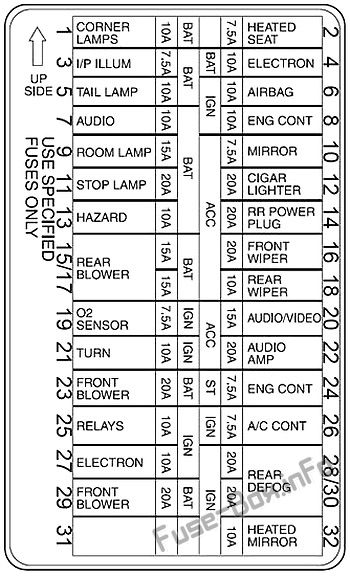

Пассажирский отсек
| № | Name | Описание | Amp |
|---|---|---|---|
| 1 | Угловые светильники | Передние наружные фонари | 10 |
| 2 | Сиденье с подогревом | 1999-2000: не используется 2001-2002: Подогрев сидений | 7.5 |
| 3 | И/П подвздошной кости | Лампы подсветки внутренней панели | 7.5 |
| 4 | Электрон | Модуль управления коробкой передач (TCM), модуль электронного автоматического контроля температуры (EATC), комбинация приборов, узел электродвигателя заднего стеклоочистителя | 10 |
| 5 | Задний фонарь | Задние наружные фонари | 10 |
| 6 | Воздушная подушка | Диагностический монитор подушки безопасности | 10 |
| 7 | Аудио | Радио, Задний радиоуправление, CD-чейнджер | 10 |
| 8 | Eng Cont | Модуль управления силовым агрегатом, кислородные датчики | 10 |
| 9 | Комнатная лампа | Внутренние лампы | 15 |
| 10 | Зеркало | Smart Entry Control (SEC), переключатель зеркал с электроприводом | 7.5 |
| 11 | Стоп-сигнал | Переключатель положения педали тормоза (BPP), блок управления буксировкой прицепа | 20 |
| 12 | Зажигалка | Зажигалка | 20 |
| 13 | Опасность | Переключатель аварийной сигнализации, противоугонный индикатор | 10 |
| 14 | Разъем питания RR | Задняя точка питания | 20 |
| 15 | Задний вентилятор | Реле электродвигателя заднего вентилятора, электродвигатель заднего вентилятора | 15 |
| 16 | щетка стеклоочистителя | Передний стеклоочиститель/омыватель в сборе | 20 |
| 17 | Задний вентилятор | Реле электродвигателя заднего вентилятора, электродвигатель заднего вентилятора | 15 |
| 18 | Задний стеклоочиститель | Задний стеклоочиститель/омыватель в сборе | 10 |
| 19 | 02 Датчик | Датчик кислорода | 7.5 |
| 20 | Аудио | 1999-2000: Радио | 7.5 |
| 20 | Аудио видео | 2001–2002 год: Радио/Видеосистема. | 15 |
| 21 | Turn | Переключатель аварийной сигнализации | 10 |
| 22 | Аудио усилитель | Усилитель сабвуфера | 20 |
| 23 | Передний вентилятор | Двигатель переднего вентилятора, Двигатель переднего вентилятора/регулятор скорости | 20 |
| 24 | Eng Cont | Модуль управления силовым агрегатом, модуль управления освещением | 7.5 |
| 25 | Реле | Регулятор скорости, комбинация приборов, двигатель заднего вентилятора, разъем канала передачи данных № 2, вентиляторы охлаждения | 10 |
| 26 | Кондиционирование воздуха | Модуль электронного автоматического контроля температуры (EATC), реле кондиционера, передняя панель климат-контроля | 7.5 |
| 27 | Электрон | Управление коробкой передач, модуль управления освещением, модуль управления ABS, Smart Entry Control (SEC)/модуль таймера | 10 |
| 28 | Задняя защита от запотевания | Обогрев заднего стекла | 20 |
| 29 | Передний вентилятор | Двигатель переднего вентилятора, Двигатель переднего вентилятора/регулятор скорости | 20 |
| 30 | Задняя защита от запотевания | Обогрев заднего стекла | 20 |
| 31 | — | Не используется | — |
| 32 | Зеркало с подогревом | Выключатель обогрева заднего стекла, зеркала с электроприводом/обогревом | 10 |

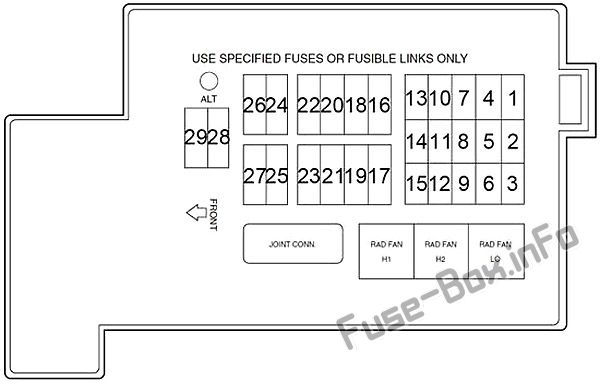

Блок предохранителей в моторном отсеке
| № | Name | Описание | Amp |
|---|---|---|---|
| 1 | ПРОТИВОТУМАННАЯ ФАРА | 1999-2000: не используется 2001-2002: Противотуманные фары | 7.5 |
| 2 | ТОПЛИВНЫЙ НАСОС | Реле топливного насоса | 15 |
| 3 | INJ | Модуль управления силовым агрегатом (PCM), форсунки | 10 |
| 4 | SEC | Противоугонное реле, интеллектуальный контроль доступа (SEC)/модуль таймера | 7.5 |
| 5 | RAD | Датчик вентилятора радиатора | 7.5 |
| 6 | ECCS | Разъем канала передачи данных (DLC) №1, реле питания PCM | 10 |
| 7 | — | Не используется | — |
| 8 | — | Не используется | — |
| 9 | ALT | Генератор | 10 |
| 10 | ABS | Модуль управления АБС | 20 |
| 11 | — | Не используется | — |
| 12 | В/Л Правая | Модуль управления освещением | 15 |
| 13 | HORN | Реле звукового сигнала | 15 |
| 14 | — | Не используется | — |
| 15 | В/Н ЛГ | Модуль управления освещением | 15 |
| 16 | — | Не используется | — |
| 17 | — | Не используется | — |
| 18 | ABS | Модуль управления АБС | 40 |
| 19 | — | Не используется | — |
| 20 | PWR WND | Реле стеклоподъемника, система Smart Entry Control (SEC)/модуль таймера, сиденья с электроприводом | 30 |
| 21 | РАД ВЕНТИЛЯТОР ЛО | Реле управления малой скоростью вентилятора | 20 |
| 22 | — | Не используется | — |
| 23 | ПО IGN | Выключатель зажигания | 30 |
| 24 | — | Не используется | — |
| 25 | РАД ВЕНТИЛЯТОР | Реле управления высокоскоростным вентилятором | 75 |
| 26 | ФР УДАР | Реле электродвигателя переднего вентилятора | 65 |
| 27 | RR DEF | Реле обогревателя заднего стекла | 45 |
| 28 | ALT | Реле аксессуаров, реле зажигания, реле задних фонарей, распределительная панель предохранителей | 140 |
| 29 | MAIN | Генератор | 100 |
Релейная коробка
| № | Реле |
|---|---|
| 1 | Запретить запуск |
| 2 | Топливный насос |
| 3 | Проверка лампы |
| 4 | 1999–2000: удержание контроля скорости 2001-2002: Противотуманные фары |
| 5 | Анти-вор |
| 6 | Horn |
| 7 | A/C |
