Схема предохранителей MG HS 2019-2023

MG HS (2019-2023)

Блок предохранителей в салоне

Расположение блока предохранителей

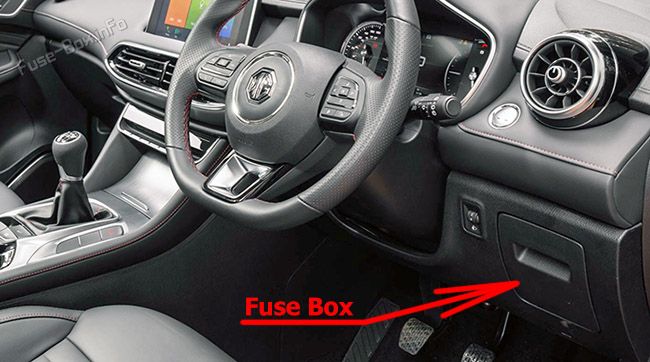

Чтобы получить доступ к блоку предохранителей, снимите нижнюю панель отделки со стороны водителя.Расположение предохранителей в салоне: MG HS (2019-2023)

Схема блока предохранителей

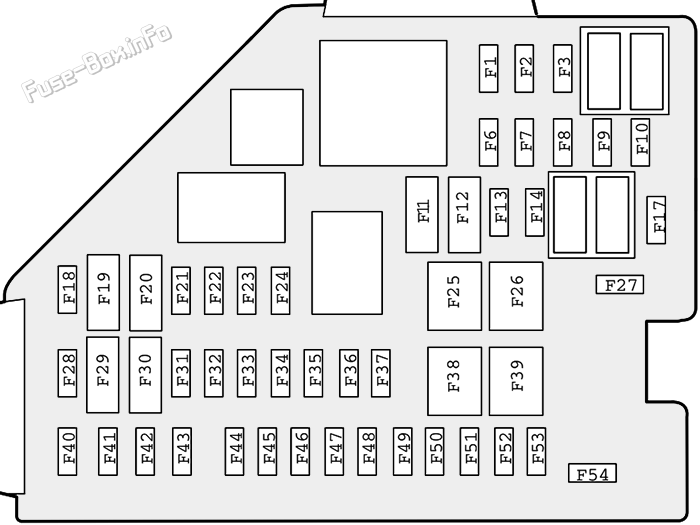

Схема блока предохранителей панели приборов: MG HS (2019, 2020, 2021, 2022, 2023, 2023)

Назначение предохранителей в салоне
№НоминалФункция
F110AМодуль датчиков и диагностики дополнительной удерживающей системы; преобразователь DC-DC; модуль связи; блок управления селектором передач; комбинация приборов; модуль управления кузовом; вспомогательный модуль дисплея SDM
F27.5AМодуль управления трансмиссией; выключатель фонарей заднего хода; модуль управления двигателем
F35AМодуль камеры переднего обзора; радар переднего обнаружения
F6-F7--
F815AРозетка питания передней консоли
F95AUSB-порт для зарядки
F10--
F117.5AОбогрев наружных зеркал заднего вида
F1225AПодогреваемое заднее окно
F13-F14--
F17--
F1830AСтеклоподъёмник задней левой двери
F195AПереключатель EPB; индикатор передачи
F2030AСтеклоподъёмник задней правой двери
F2110AРеле обогрева переднего правого сиденья
F225AСоединитель связи данных
F2310AОбогрев переднего левого сиденья
F2410AШлюз
F2530AРеле KLR
F2630AСтеклоподъёмник двери пассажира
F27--
F285AБлок управления PEPS; запасная катушка
F2910AШлюз
F305AКомбинированный переключатель стеклоподъёмника водителя; датчик дождя/света
F31--
F325AМодуль управления контурной подсветкой
F335AМодуль датчиков и диагностики дополнительной удерживающей системы
F345AМодуль связи
F3510AМодуль цифрового радиовещания DAB
F3610AМодуль управления электронной блокировкой рулевой колонки
F3720AЭлектрорегулировка сиденья водителя
F3830AСтеклоподъёмник двери водителя
F3930AВентилятор
F4015AМультимедийная система
F415AВерхний переключатель центральной консоли
F4210AМодуль управления HVAC
F435AКомбинация приборов
F445AСистема помощи при движении задним ходом
F4530AЭлектродвигатель люка
F465AСистема контроля давления в шинах
F4730AЭлектродвигатель солнцезащитной шторки
F4820AЭлектрорегулировка сиденья переднего пассажира
F4930AМодуль управления электроприводом двери багажника
F50--
F5130AРеле обогрева заднего стекла/наружных зеркал заднего вида
F5210AРеле переключения KL15
F5320AБлок управления селектором передач
F54--

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

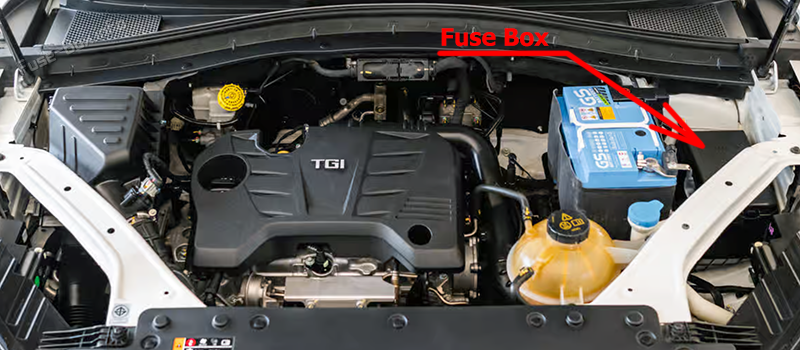

Нажмите фиксатор и откройте верхнюю крышку блока предохранителей в моторном отсеке.Расположение предохранителей в моторном отсеке: MG HS (2019-2023)

Схема блока предохранителей

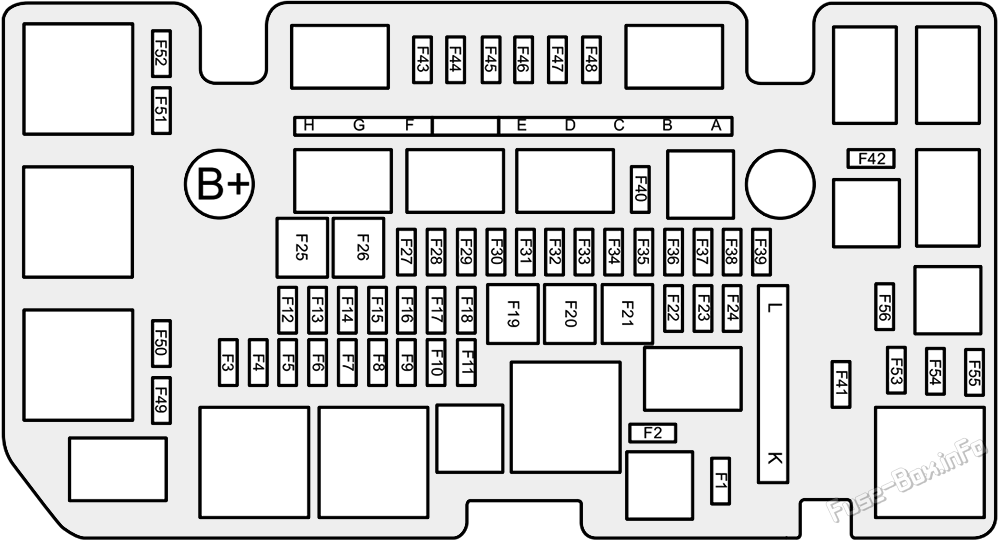

Схема блока предохранителей в моторном отсеке: MG HS (2019, 2020, 2021, 2022, 2023, 2023)

Назначение предохранителей в моторном отсеке
№НоминалФункция
F1--
F2--
F310AПередняя противотуманная фара
F425AМодуль управления кузовом
F525AМодуль управления кузовом
F6--
F710AМодуль управления двигателем
F8--
F915AРог
F105AПривод переключения передач
F11--
F1225AМодуль управления кузовом
F1325AМодуль управления кузовом
F14-F19--
F2030AПреобразователь DC-DC
F2130AПреобразователь DC-DC
F22-F23--
F2415AРеле заднего стеклоочистителя
F2530AПреобразователь DC-DC
F2625AМодуль управления кузовом
F2710AРеле омывателей ветрового и заднего стекла
F2825AРеле двойной блокировки
F2925AМодуль управления кузовом
F3025AРеле переднего стеклоочистителя
F31-F35--
F3610AРеле компрессора A/C
F37--
F3815AРеле топливного насоса
F395AСигнал прокрутки коленчатого вала
F40-F42--
F435AРеле преобразователя DC-DC; реле топливного насоса; реле компрессора A/C; датчик положения сцепления; выключатель педали тормоза; датчик нейтрального положения; блок реле вентилятора охлаждения
F4415AЭлектронный термостат; впускной клапан WT; выпускной клапан WT; верхний и нижний датчики кислорода; запорный клапан адсорбера
F4510AКлапан управления подачей моторного масла; клапан управления адсорбером; клапан управления отработавшими газами; предохранительный клапан
F4615AМодуль управления двигателем
F4715AКатушка зажигания; датчик расхода воздуха
F48--
F4910AПравая фара
F5010AЛевая фара
F51-F56--
MF1 A80AМодуль управления электроусилителем рулевого управления
MF1 B40AРеле модуля управления 7-ступенчатой трансмиссией с двойным сцеплением
MF1 C40AСистема динамической стабилизации (насос)
MF1 D40AСистема динамической стабилизации (клапан)
MF1 E--
MF1 F30A& Запуск
MF1 G--
MF1 H50AВентилятор системы охлаждения
MF2 K100AБлок предохранителей в салоне
MF2 L30AЭлектрический вакуумный насос
