Схема предохранителей MG eHS 2020-2023

MG HS PHEV / eHS (2020-2023)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

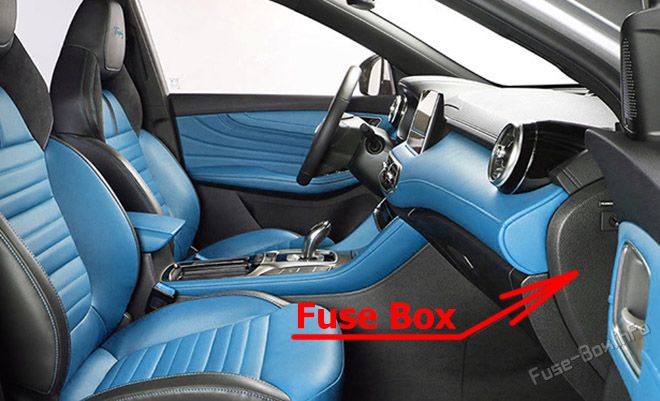

За правой панелью панели находится взрыватель. Удалить крышку боковой панели панели доски водителя для доступа к ней блок предохранителей.Location of the fuses in the passenger compartment: MG eHS (2020-2023)

Схема блока предохранителей

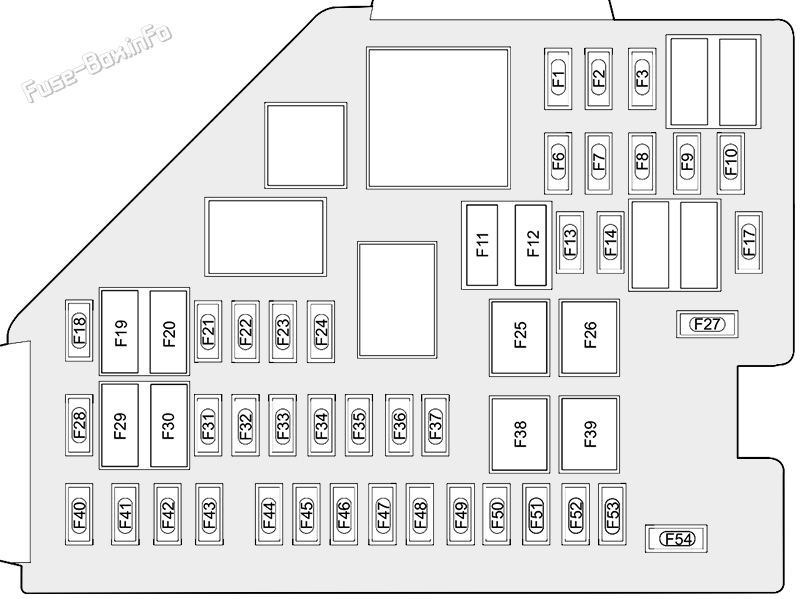

Instrument panel fuse box diagram: MG eHS (2020, 2021, 2022, 2023)

6.7.5 Определение расположения взрывателей в пассажирском салоне
№АмпыФункция
F110AДиагностический модуль (воздух), электронный блок управления сдвигателем,TBOX, Пакет приборов, модуль управления кузовом, модуль отображения подушки безопасности
F27.5AМодуль управления двигателем, гибридный блок управления
F35.0AМодуль управления видом спереди, радиолокатор обнаружения спереди
F6--
F715AСокет с буксирующими соединителями
F815AСокет передней мощности
F95AUSB Порт
F10--
F117.5AЗеркало-греватели
F1225AНагрев заднего ветрового стекла
F13-F14--
F17--
F1830AПоднимающий левое окно
F195AEPB Переключаю,PRND Показать
F2030AПоднимай назад правое окно
F2110AРелей для обогрева переднего правого сиденья
F225AДиагностический соединитель линии
F2310AРелей для разогрева переднего левого сиденья
F2410AВход
F2540AKLR Перезагрузить
F2630AПодъемное окно для пассажиров
F27--
F285AМодуль пассивного запуска, резервный иммобилизатор
F2910AВход
F305AУпаковка переключателя дверей водителя, датчики дождливых лучей
F31--
F325AМодуль управления светом
F335AДиагностический модуль (воздух)
F345ATBOX
F3510AМодуль приема радио- и телевещания
F3610AЗамок электронного рулевого столбца
F3720AВодитель: переключатель сиденья, отрегулированный электрическим устройством
F3830AПоднять окно водителя
F3930AВытяжка
F4015AСистема развлечений
F415AВерхний переключатель консолей
F4210AAC Модуль управления
F435AУпаковка инструментов
F445AСистема содействия заднему вождению
F4530AМотор с подсветкой
F465AСистема контроля давления в шинах
F4730AСолнечный двигатель
F4820A5.7.7 Сиденье, отрегулированное на электрическую тягу
F495AВ окружении модуля
F50--
F5130AРеле для обогрева заднего ветрового стекла, внешние зеркала
F5210AФара, внутреннее зеркало заднего вида, переключатель, регулирующий фару
F5310AГруппа электронного контроля за сменой передач
F54--

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

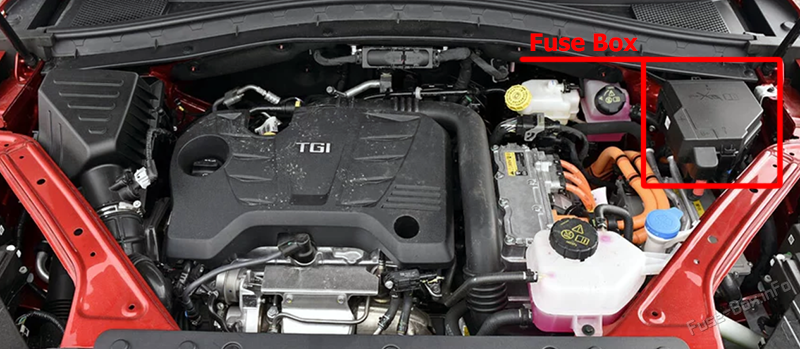

Нажимать замок для открытия верхней обложки переднего отделения блок предохранителей.Location of the fuses in the engine compartment: MG eHS (2020-2023)

Схема блока предохранителей

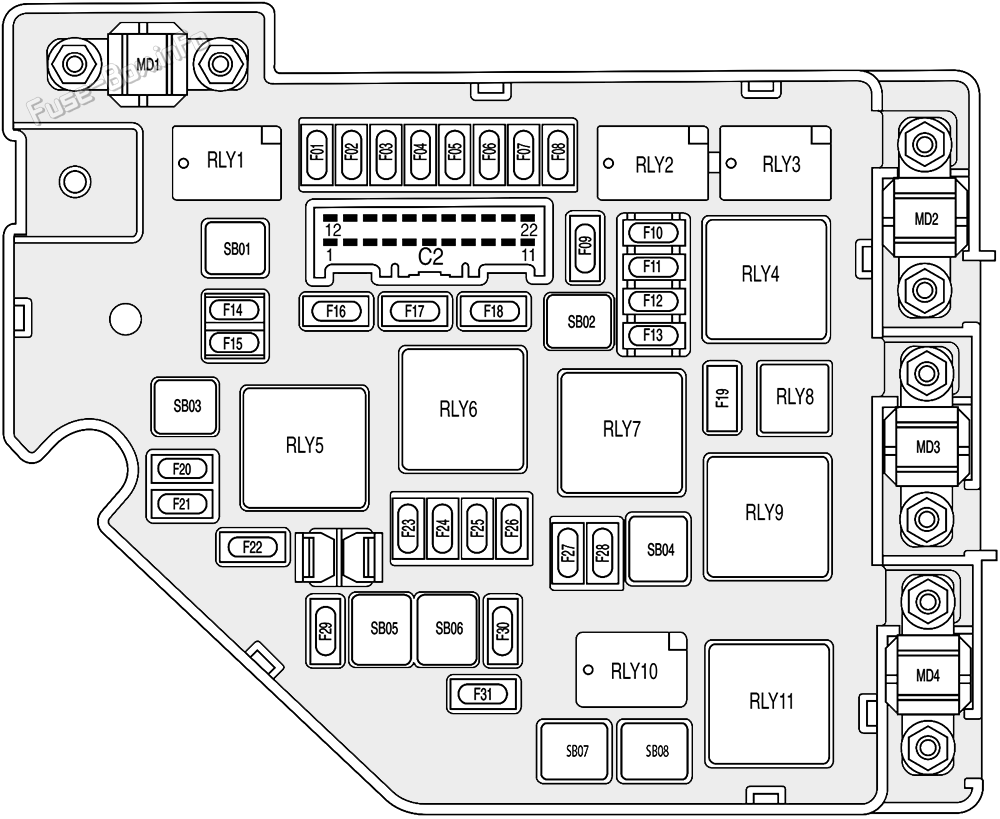

Under-hood fuse box diagram: MG eHS (2020, 2021, 2022, 2023)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыФункция
F0110AПравая фара
F0210AСлева от сборки фар
F0310ADC/DC Преобразователь
F04--
F055AКомпрессор для кондиционирования электрического воздуха
F06-F07--
F0820AЭлектронный насос для охлаждения
F0910AРеле топливного насоса, переключатель нижней консоли, модуль диагностики изолирования топливных цистерн (утечка в танк), переключатель педали тормоза
F1020AМодуль управления двигателем
F1115AВремя ввода переменного Камшафта, время изменения выхлопных газов, время вращения вала в системе лямбда, канал в нижнем течении Lambda Sensorv
F1220A3.2 Зажигательная ручка
F1315AРегулирующий клапан выхлопа отходов, клапан свалки, электронный термостат, датчик массового воздушного потока
F1425AМодуль управления кузовом
F1510AЗадняя стиральная обшивка
F1625AМодуль управления кузовом
F1725AМодуль управления кузовом
F1825AМодуль управления кузовом
F1910AЛямка тумана
F2010AПередняя машина для стиральной кости
F2110AМодуль управления двигателем
F2210AЭлектронный ящик
F23-F24--
F2530AГибридная группа управления
F2625AМодуль управления кузовом
F27--
F2810AВспомогательный насос двигателя
F2915AРог
F3010AГибридная группа управления
F3125AПроволока спереди
SB0125AМодуль управления кузовом
SB0260AРеле для охлаждения вентилятора с низкой скоростью
SB0340AEVP Перезагрузить
SB0440AОхлаждающий вентилятор
SB0540AСистема контроля устойчивости - насос
SB0640AСистема контроля устойчивости - модификация
SB07--
SB0850AОхлаждение вентилятора со средней скоростью
MD1200AМощность насоса
MD2100AФункция для сопоставления пассажиров
MD380AМодуль рулевого управления с электрической энергией
MD4200AСвязанный смазочный ящик

Сравнение с погружной смесью блок предохранителей

Расположение блока предохранителей

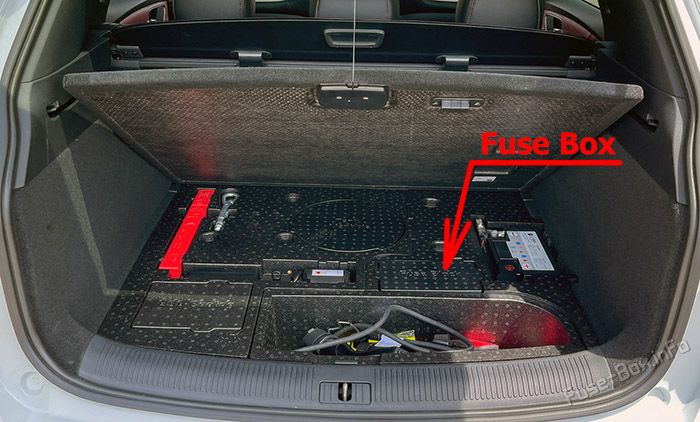

Передвигать ковёр багажного отделения в сборе и открыть крышку багажного отделения блок предохранителей маркировано блок предохранителей. Расслабь два клипа спереди и сзади блок предохранителей, и открыть крышку багажного отделения блок предохранителей.Location of the fuses in the luggage compartment: MG eHS (2020-2023)

Схема блока предохранителей

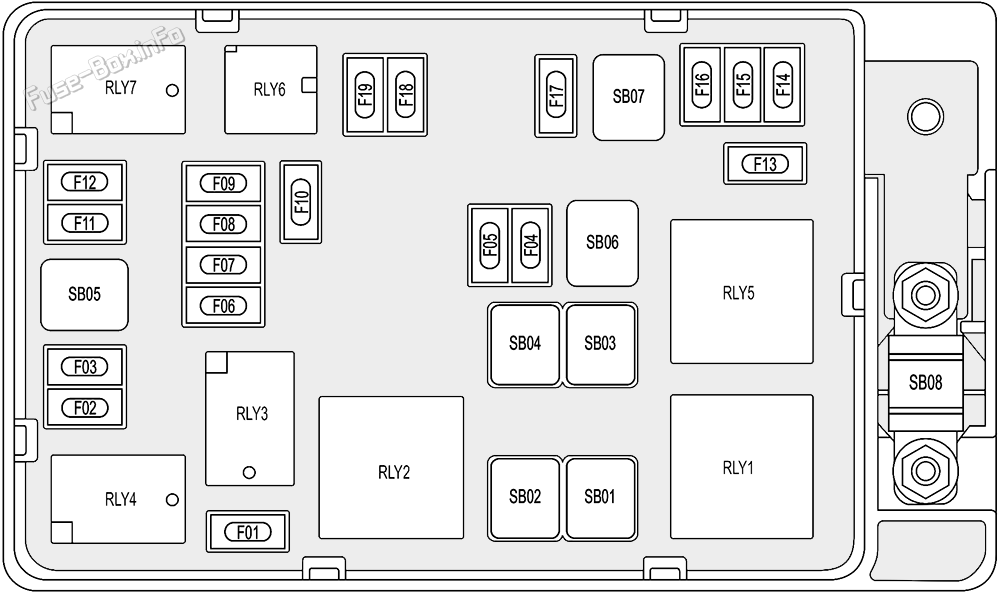

Trunk fuse box diagram: MG eHS (2020, 2021, 2022, 2023)

Назначение взрывателей в багажном отделении
№АмпыФункция
F0120AСверхзамок
F02--
F0320AESS Охлаждающий насос
F04-F07--
F0815AСокет с буксирующими соединителями
F095AСенсор электрической батареи
F1015AРелейный отверстий заднего протектора
F11-F12--
F135AМодуль управления сигнализацией пешеходов
F14--
F1510AМодуль управления шасси
F16--
F1720AСистема хранения энергии, бортовое зарядное устройство
F18--
F1915AРеле топливного насоса
SB0130AКоэффициент позитивной температуры
SB0230AКоэффициент позитивной температуры
SB03-SB04--
SB0530AМодуль управления подъемником
SB0630AКоэффициент позитивной температуры
SB07--
SB08200AМощность аккумулятора
