В этой статье мы рассматриваем второе поколение MG MG3 (после первого подтяжки лица), произведенной из 2013 в адрес 2018. Вот вы найдете блок предохранителей диаграммы MG3 2013, 2014, 2015, 2016, 2017 и 2018, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MG3 2013-2018
Содержание
Сопоставимость пассажиров блок предохранителей

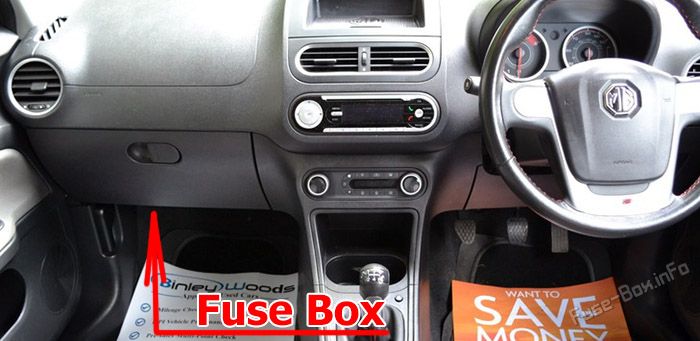

Расположение блока предохранителей
Взрыватели расположены под бардачком с передней пассажирской стороны. Удалить запорный щит (если он имеется) под бардачком для получения доступа к предохранительному щиту.

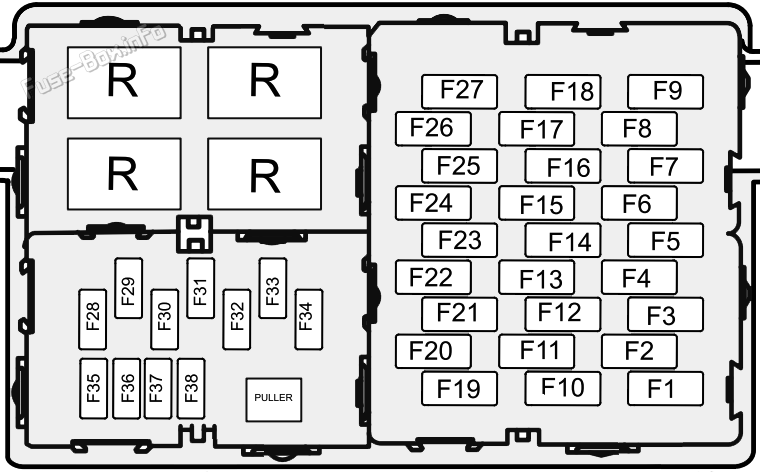

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 20A | Релейный отверстий заднего протектора, задний отстой (отстойный) LHD) |
| F2 | 15A | Центр " Консол пауэр сокет " |
| F3 | 5A | Диагностическое сокет |
| F4 | 5A | ABS, IPK, DC/DC, ECM, BCM, SAS, сенсор ляу |
| F5 | 10A | Задняя стиральная решетка (задняя часть) RHD) |
| F6 | 5A | Состояние воздуха, релей с использованием датчика давления, релей с использованием консолей, реле с подогревом заднего окна, переключатель регулировки фар, индикатор инвалидности подушки безопасности с боковой стороны |
| F7 | 15A | Сверхзамок |
| F8 | 10A | SRS DCU |
| F9 | 10A | Инерционная коммутатор |
| F10 | 5A | Левый огонь, переключатель света, левый тайник |
| F11 | 5A | Внутреннее/мачтовое |
| F12 | 5A | Задний номерной знак, правый тайник, переключатель света, правый фонарь |
| F13 | 20A | Переключатель педали тормоза, переключатель обратного освещения |
| F14 | 15A | CDL Мотор (Лок), тайгатный мотор (Лок) |
| F15 | 10A | Резервная взрыватель |
| F16 | 15A | CDL Мотор (отключающийся), тайгатный мотор (отключенный) |
| F17 | 10A | Рог |
| F18 | 10A | BCM, задний стиральный релей, комбинирующий переключатель дверей водителя,IPK, в автозанятии |
| F19 | 5A | Левый тормозный огонь, высококонструированный тормозной огонь |
| F20 | 20A | Переключатель на левое заднее окно |
| F21 | 5A | Правый тормозной огонь |
| F22 | 20A | Переключатель направо заднее окно |
| F23 | 5A | ECM, BCM |
| F24 | 25A | Выключатель окна для подъёма пассажиров |
| F25 | 20A | Нагрев заднего экрана |
| F26 | 25A | Водитель: комбинирующий переключатель двери |
| F27 | 10A | Внешний вид на заднее зеркало |
| F28 | 15A | В автозанятии |
| F29 | - | - |
| F30 | 10A | Состояние воздуха |
| F31 | - | - |
| F32 | 10A | IPK |
| F33 | - | - |
| F34 | 5A | DAB |
| F35-F38 | Резервные взрыватели |
Сопоставимость двигателей блок предохранителей

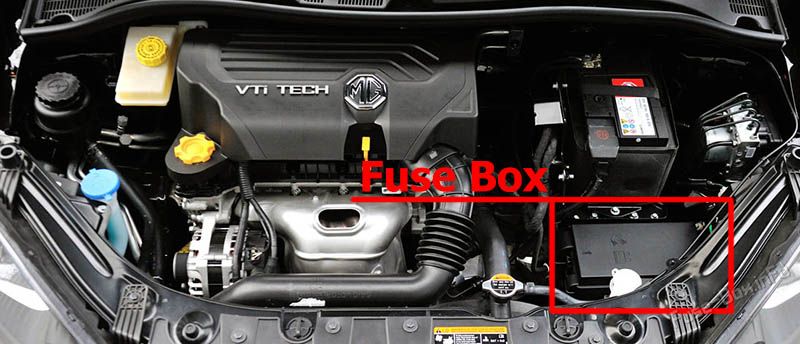

Расположение блока предохранителей
Нажмите пряжку, чтобы снять блок предохранителей- Крышка.

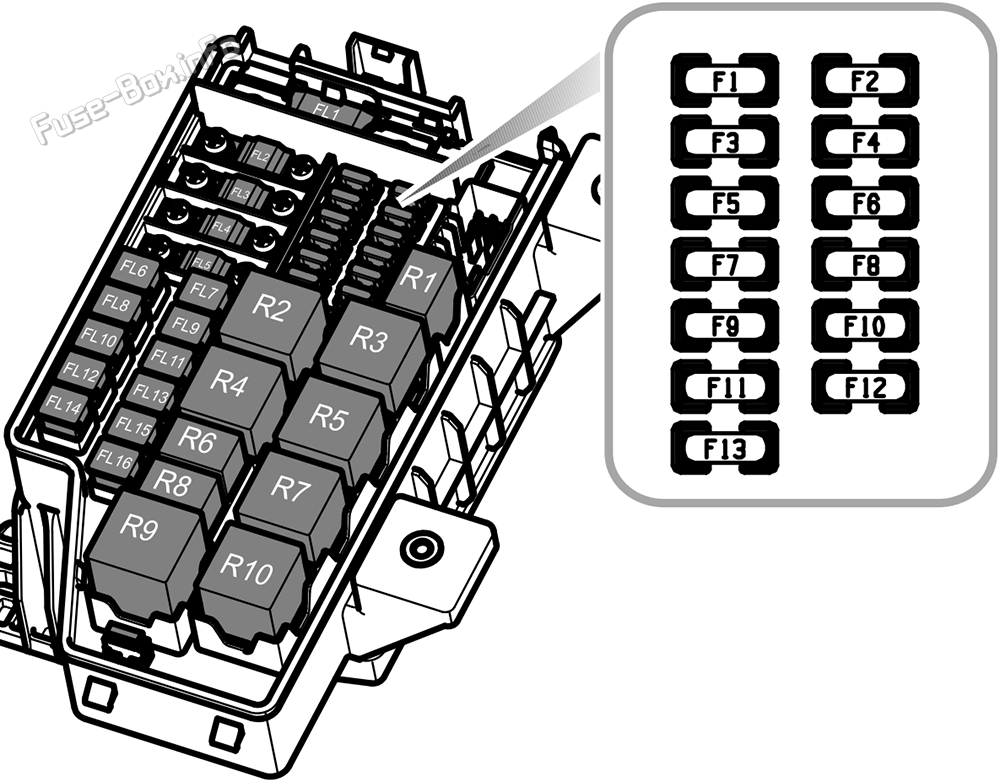

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 10A | Лампа с правой передней частью |
| F2 | 5A | Сенсор после кислорода, солноидный впуск, солноид выхлопных газов |
| F3 | 10A | Лампа с левой стороны |
| F4 | 10A | Сцепление с компрессором |
| F5 | 5A | ECM |
| F6 | 5A | Релей вентилятора охлаждения, клапан управления импульсом, релей компрессора с компрессорным кондиционером, реле топливного насоса, переключатель стоп-запуском |
| F7 | 30A | Провод, открывающий передний проволочный проем, релей для контроля скорости |
| F8 | 5A | Сенсоры до кислорода |
| F9 | 15A | Дневной пробегующий свет,IPK Освещение |
| F10 | 10A | Лампа с правой стороны,IPK Освещение |
| F11 | 10A | Лампа с левой стороны |
| F12 | 30A | Взрыватели, инжекторы,ECM |
| F13 | 30A | - |
| FL1 | 200A | Перемещение, компенсатор пассажиров блок предохранителей Взрывчатка F4, FL11 |
| FL2 | 50A | SCS ECU (Насос) |
| FL3 | 40A | Охлаждающий вентилятор |
| FL4 | 60A | Сопоставимость пассажиров блок предохранителей Взрывчатка F20, F22, F24, F26 |
| FL5 | 80A | Сопоставимость пассажиров блок предохранителей Взрывчатка F1, F3, F4, F5, F7, F9, F25, F27, реле для обогрева заднего экрана |
| FL6 | 25A | SCS ECU (Возврат) |
| FL7 | 50A | 4.7.5 Переключатель зажигания |
| FL8 | 25A | Обычные разблокировки и замки |
| FL9 | 30A | DC/DC Преобразователь |
| FL10 | 25A | Горн-реле, стиральная стопка |
| FL11 | 30A | Мотор для кондиционирования воздуха |
| FL12 | 25A | Сбросить лучи |
| FL13 | 30A | & Запуск |
| FL14 | 25A | BCM Индикаторы задней туманной фары |
| FL15 | 30A | Релейная установка, дневной ходовой сигнал, компенсация двигателя блок предохранителей Взрывчатка F9, F10, F11, Пассажирское соотнесение блок предохранителей Взрывчатка F10, F12 |
| FL16 | - | - |
