Предохранители и реле Mg MG3 2019-2023
Схемы относятся к указанным годам и вариантам Mg MG3 2019-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mg.
В этой статье мы рассматриваем второе поколение MG MG3 (после второго личинки) изготовлено из 2018 в адрес 2023. Вот вы найдете блок предохранителей диаграммы MG3 2019, 2020, 2021, 2022 и 2023, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MG3 2019-2023
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

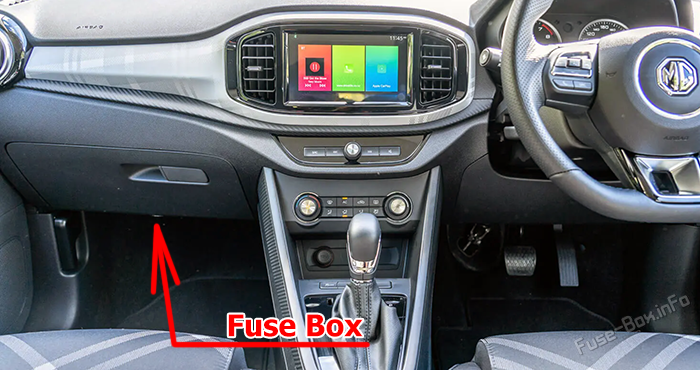

Расположение блока предохранителей
Взрыватели расположены под бардачком с передней пассажирской стороны. Удалить запорный щит (если он имеется) под бардачком для доступа к предохранительному щиту.

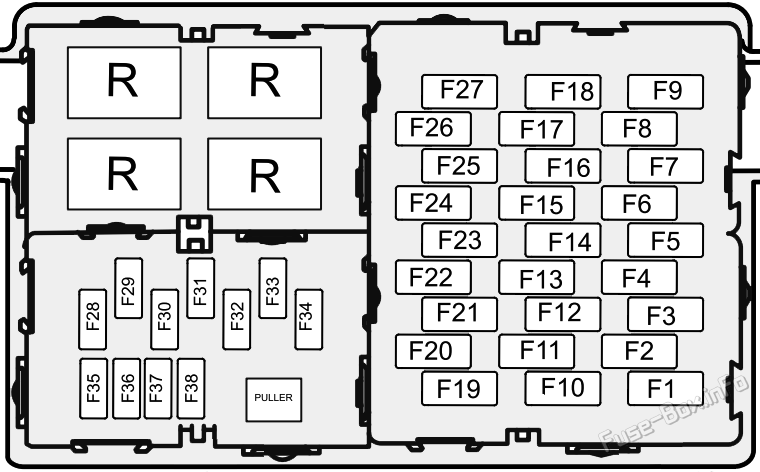

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 20A | Реле заднего стеклоочистителя, реле заднего стирания |
| F2 | 15A | Машина центрального шлюза (отключение шлюза) |
| F3 | 10A | Диагностическая разъемка, выключатель зеркала заднего вида, центральный выключатель дверного запирания |
| F4 | 5A | Датчик угла поворота рулевого колеса, регулировка фар, главный переключатель света |
| F5 | 10A | Розвежский реле |
| F6 | 10A | DC/DC, SCS блок управления, набор приборов, модуль управления кузовом,TPMS, MTC, ETC Реле дневной ходовой фары, выключатель подушки безопасности для пассажиров |
| F7 | 15A | Реле суперблокирования |
| F8 | 10A | Модуль управления подушками безопасности |
| F9 | 10A | Реле топливного насоса, инерционный переключатель |
| F10 | 5A | Левый боковой огонь, левый задний огонь, внутренний переключатель |
| F11 | 5A | Внутренние огни |
| F12 | 5A | Правая боковая фара, правая задняя фара, задняя фара, задняя фара, внутренний переключатель |
| F13 | 15A | Выключатель педали тормоза |
| F14 | 15A | Центральная блокировочная установка (блокировка) |
| F15 | 10A | Обратный переключатель |
| F16 | 15A | Переднее силовое разъем |
| F17 | - | - |
| F18 | 10A | Реле с датчиком, модуль управления кузовом, пассажирский салон блок предохранителей взрыватель F11, реле задней стирки, набор приборов, светодатчик, цветное радио, радио |
| F19 | 7.5A | Левый тормозной огонь, высокоустановленный тормозной огонь |
| F20 | 25A | Выключатель подъемника заднего левого окна |
| F21 | 7.5A | 5.7 Правый тормозной огонь |
| F22 | 25A | Выключатель подъемника заднего правого окна |
| F23 | 5A | Модуль управления кузовом, реле стартера, модуль управления двигателем |
| F24 | 25A | Выключатель переднего окна для подъёма пассажиров |
| F25 | 20A | Элемент обогрева заднего окна |
| F26 | 25A | Выключатель для комбинации дверей водителя |
| F27 | 10A | Элемент обогрева внешнего зеркала двери |
| F28 | 20A | Радио, цветное радио, переключатель системы развлечений |
| F29 | - | - |
| F30 | 10A | MTC, ETC, ETC панель,TPMS |
| F31 | - | - |
| F32 | 10A | Пакет инструментов |
| F33 | - | - |
| F34 | 10A | DAB |
| F35 | - | - |
| F36 | - | - |
| F37 | - | - |
| F38 | - | - |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

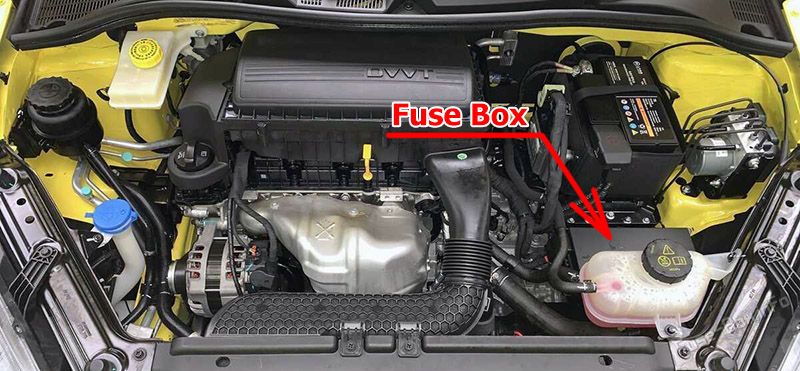

Расположение блока предохранителей
Нажми на подвох, чтобы открыть блок предохранителей Прикрытие.

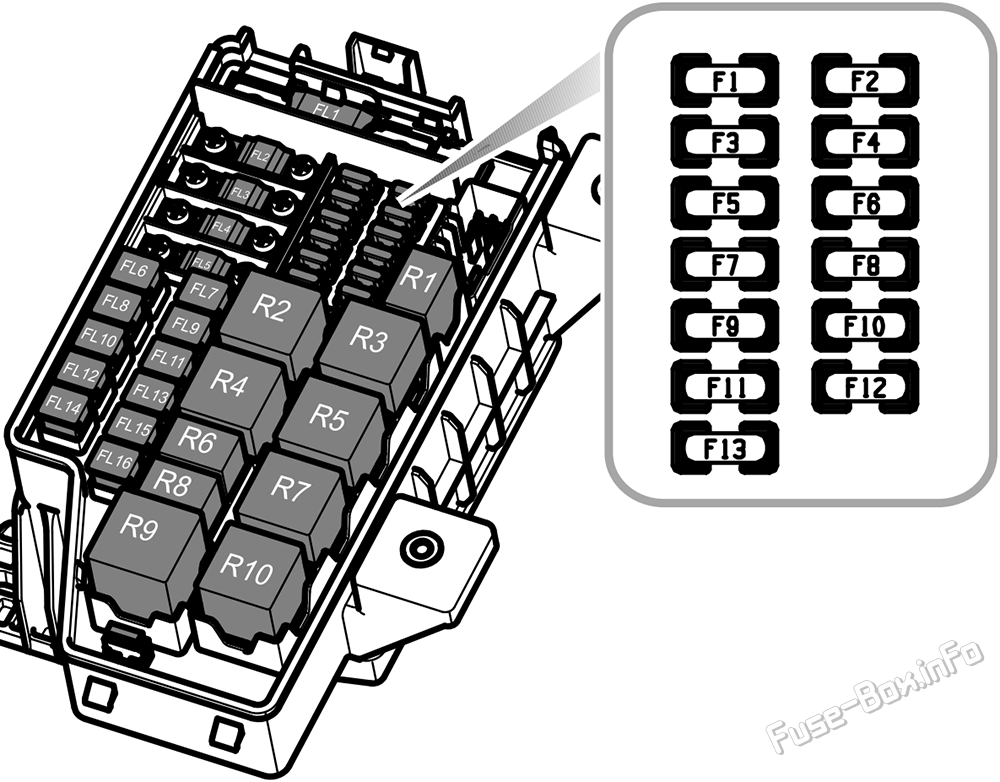

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 10A | Правый передний луч ближнего света |
| F2 | 5A | Датчик кислорода вниз по течению, соленоидный клапан камеры всасывания, соляный клапан камеры выхлопа |
| F3 | 10A | Левый передний луч ближнего света |
| F4 | 10A | Реле сцепления A/C |
| F5 | 5A | Модуль управления двигателем |
| F6 | 5A | Реле сцепления A/C, клапан управления фильтром, переключатель среднего давления A/C, реле для охлаждения вентиляторов, реле для подачи топлива, реле для стартера, переключатель положения сцепления, переключатель остановки запуска |
| F7 | 30A | Передний передний стеклоочиститель обеспечивает возможность для реле, передний реле скорости стеклоочистителя |
| F8 | 5A | Датчик кислорода вверх по течению |
| F9 | 15A | Дневной ходовой огонь |
| F10 | 10A | Передний луч справа, указатель дальнего света с прибором |
| F11 | 10A | Левый луч дальнего света |
| F12 | 30A | 6.7.5 Крутящий элемент зажигания, топливный инжектор, нейтральный переключатель положения, модуль управления двигателем |
| F1 3 | - | - |
| FL1 | 200A | Перемещение, предохранитель в моторном отсеке блок предохранителей F4, FL11 |
| FL2 | 40A | SCS Единица измерения (насос) |
| FL3 | 40A | Реле реле для охлаждения вентилятора |
| FL4 | 60A | Взрывчатое устройство в пассажирском салоне блок предохранителей F20, F22, F24, F26 |
| FL5 | 80A | Взрывчатое устройство в пассажирском салоне блок предохранителей F1, F3, F5, F7, F9, F25, F27, HRW реле |
| FL6 | 25A | SCS (клапан) |
| FL7 | 50 A | 4.7.5 Выключатель зажигания |
| FL8 | 25A | Модуль управления кузовом |
| FL9 | 30A | DC/DC, взрыватель в пассажирском салоне блок предохранителей F28, F30, F32, F34 |
| FL10 | 25A | Модуль управления кузовом |
| FL11 | 30A | Реле с датчиком |
| FL12 | 25A | Модуль управления кузовом |
| FL13 | 30A | & Запуск реле |
| FL14 | 25A | Модуль управления кузовом |
| FL15 | 30A | Реле дальнего света, реле дневного хода, реле позиционного огня |
| FL16 | - | - |
