Предохранители и реле Mg MG4 EV 2022-2024
Схемы относятся к указанным годам и вариантам Mg MG4 EV 2022-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mg.

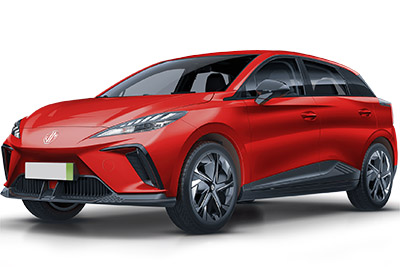

Маленький семейный автомобиль с электропитанием MG MG4 EV имеется в наличии:2022 к настоящему. В этой статье вы найдете блок предохранителей диаграммы MG MG4 EV 2022, 2023 и 2024, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MG MG4 EV
Содержание
Сопоставимость пассажиров блок предохранителей

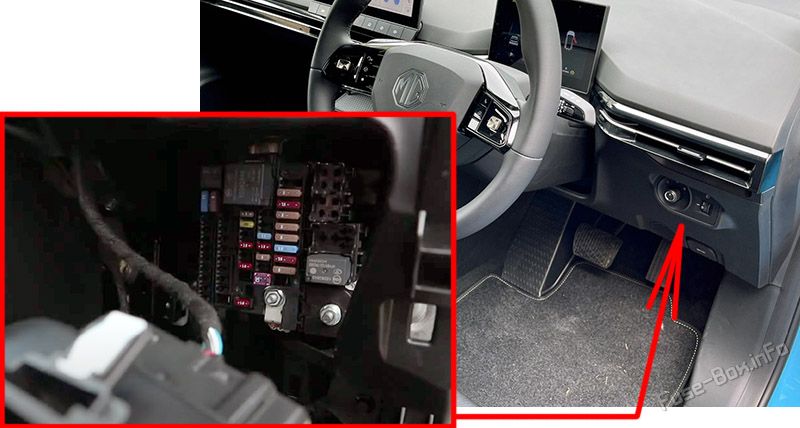

Расположение блока предохранителей
Взрыватели расположены за панелью обрезки колена сбоку водителя. Снять панель обрезки колена сбоку водителя, чтобы получить доступ к ней блок предохранителей.

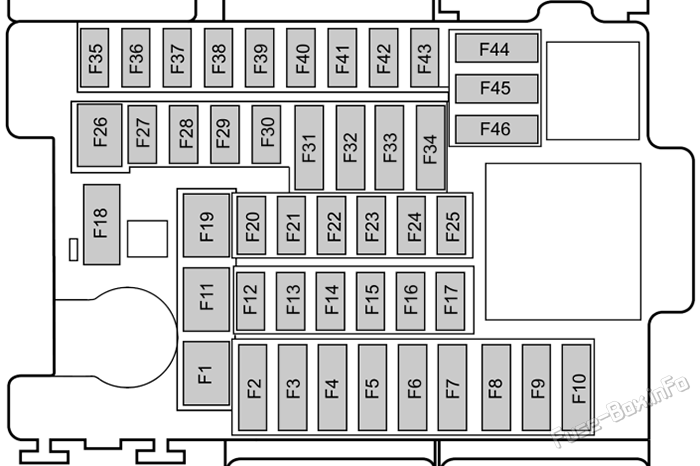

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | - | - |
| F2 | 5A | Высоковольтный электронагреватель |
| F3 | 7.5A | Вход |
| F4 | I5A | Подогреваемое рулевое колесо |
| F5 | 5A | Выключатель системы дверных комбинаций водителя, внешние зеркала заднего вида и выключатель системы регулировки фар,EPB переключатель, панель управления запиранием, часовая пружина |
| F6 | 5A | Модуль оповещения пешеходов, модуль связи |
| F7 | 5A | Регулятор переключения передач, комплект инструментов |
| F8 | 7.5A | Цифровое радио, центральное дисплейное устройство, модуль фотоаппаратуры спереди |
| F9 | 5A | Зарядный порт |
| F10 | - | - |
| F11 | 30A | Модуль управления сиденьем водителя, переключатель регулировки сиденья водителя |
| F12 | - | - |
| F13 | 5A | Модуль мониторинга усталости |
| F14 | 10A | Модуль управления подушки безопасности |
| F15 | 15A | Суперблокировка |
| F16-F17 | - | - |
| F18 | 10A | Замок электронного рулевого столбца |
| F19 | - | - |
| F20 | 10A | DLC |
| F21 | - | - |
| F22 | 10A | Автоматическое регулирование температуры |
| F23 | - | - |
| F24 | 20A | Встроенный основной компьютер |
| F25 | 5A | Радиолокатор для оказания помощи в вождении сзади |
| F26-F43 | - | - |
| F44 | 15A | Сокет передней части консоля |
| F45 | 5A | Сзади USB Порт, беспроводной зарядный модуль мобильного телефона |
| F46 | - | - |
Спереди блок предохранителей

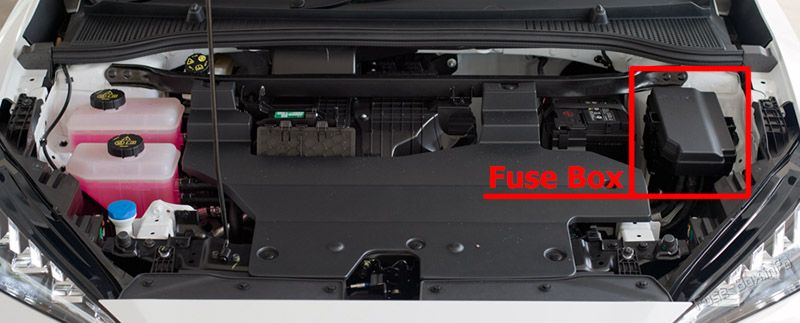

Расположение блока предохранителей
Нажимать замок для открытия верхней обложки переднего отделения блок предохранителей.

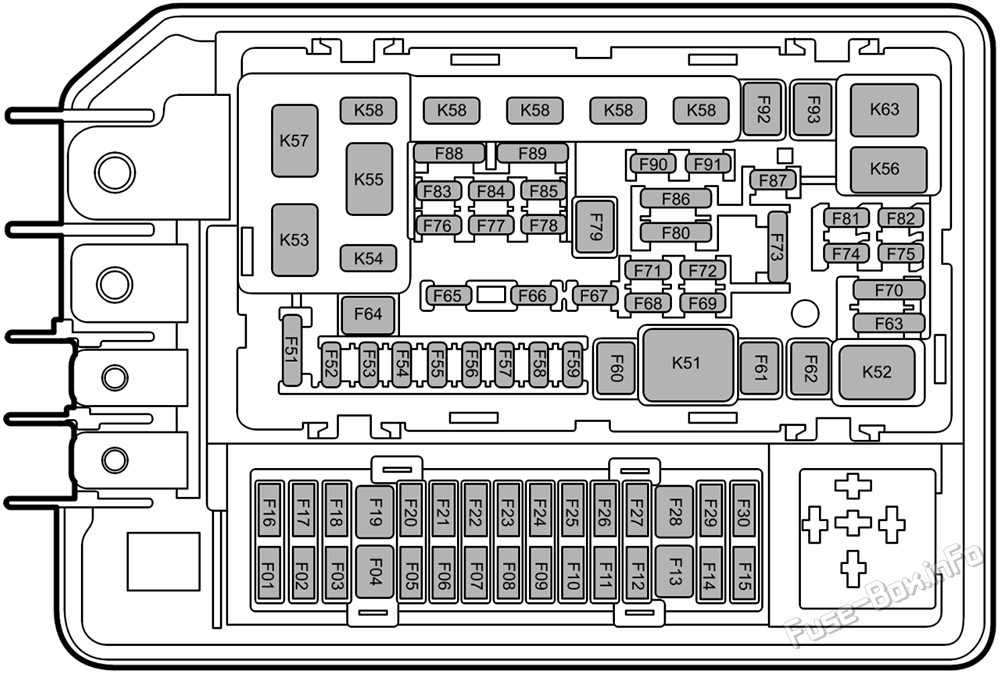

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 20A | Зарезервированный модуль прицепа |
| F2-F50 | - | - |
| F51 | 15A | Рога |
| F52 | 5A | Регулятор связи с электромобилем, решетка для активного впуска |
| F53 | 20A | Фара с левой стороны |
| F54 | 30A | Модуль управления кузовом |
| F55 | 30A | Модуль управления кузовом |
| F56 | 5A | Радиолокатор для обнаружения в направлении вперед |
| F57 | 5A | Группа управления электростоянкой |
| F58 | 30A | Модуль управления кузовом |
| F59 | - | - |
| F60 | 30A | Подогреваемое заднее окно |
| F61 | 40A | Комплексная тормозная система |
| F62 | 30A | Регулятор окна питания |
| F63 | 5A | Модуль управления подушками, модуль силы удара, набор приборов, врата, датчик опоры для стоянки, модуль управления кузовом |
| F64 | 30A | Модуль силы столкновения |
| F65 | - | - |
| F66 | 10A | Электрический внешний зеркало заднего вида |
| F67 | - | - |
| F68 | 20A | Группа управления электростоянкой |
| F69 | 30A | Модуль силы столкновения |
| F70 | 5A | Комплексная тормозная система, система управления электропитанием, регулятор двигателя второй оси, интеллектуальный электронный блок управления |
| F71 | - | - |
| F72 | 20A | Правая фара |
| F73 | 5A | Датчик аккумуляторной батареи, переключатель педали тормоза |
| F74-F76 | - | - |
| F77 | 15A | PEB Охлаждающий водяной насос |
| F78 | 20A | Система упаковки аккумуляторных батарей высокого напряжения |
| F79 | 50A | Коробка для кондиционирования воздуха |
| F80 | 10A | Устройство управления двигателем второй оси, интеллектуальный электронный блок управления |
| F81 | 15A | PEB Охлаждающий водяной насос |
| F82 | - | - |
| F83 | 15A | Аппарат для аккумуляторной батареи |
| F84 | - | - |
| F85 | 15A | Передний Wiper мотор |
| F86 | 15A | Регулятор теплового насоса |
| F87 | 5A | Объединенная группа по зарядке |
| F88 | 5A | Компрессор кондиционирования воздуха, обогреватель аккумуляторной батареи |
| F89 | 5A | Внутреннее зеркало заднего вида, внешние зеркала заднего вида и выключатель, выключатель, выдающий положение фары, левая фара, правая фара |
| F90 | - | - |
| F91 | 30A | Модуль управления кузовом |
| F92 | 25A | Релей |
| F93 | 30A | Автоматический регулятор окон |
| A | - | - |
| B | - | - |
| C | 80A | Рулевое управление с электрической энергией |
| D | - | - |
| E | 100A | Пассажирское отделение блок предохранителей |
| F | - | - |
| G | 60A | Подача энергии на вентиляторе охлаждения |
| H | 60A | Комплексная тормозная система |
