Предохранители и реле Mg MG5 EV 2020-2024

Схемы относятся к указанным годам и вариантам Mg MG5 EV 2020-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mg.



Автомобиль с электрической подкомпактной батареей MG MG5 EV имеется в наличии:2020 к настоящему. В этой статье вы найдете блок предохранителей диаграммы MG5 EV 2020, 2021, 2022, 2023 и 2024, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей MG MG5 EV

MG MG5 EV (2020-2022)

MG MG5 EV (2023-2024)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

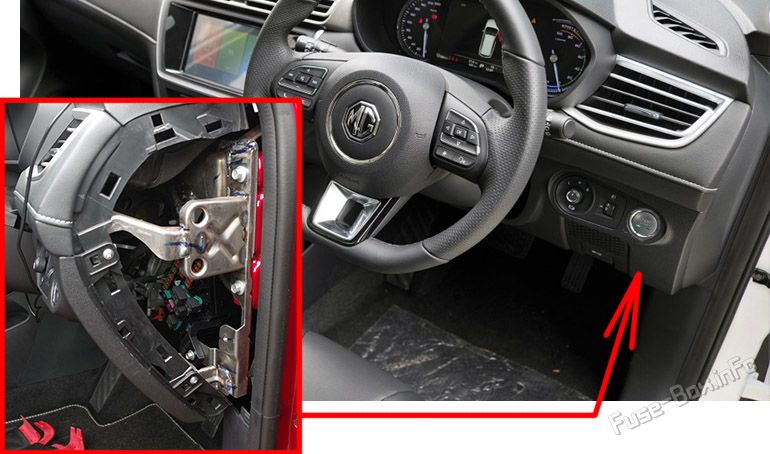

Удалить боковую панель боковой панели для приборной панели водителя и нижнюю панель для обрезки, с тем чтобы получить доступ к ней.блок предохранителей.Location of the fuses in the passenger compartment: MG MG5 EV (2020-2024)

Схема блока предохранителей

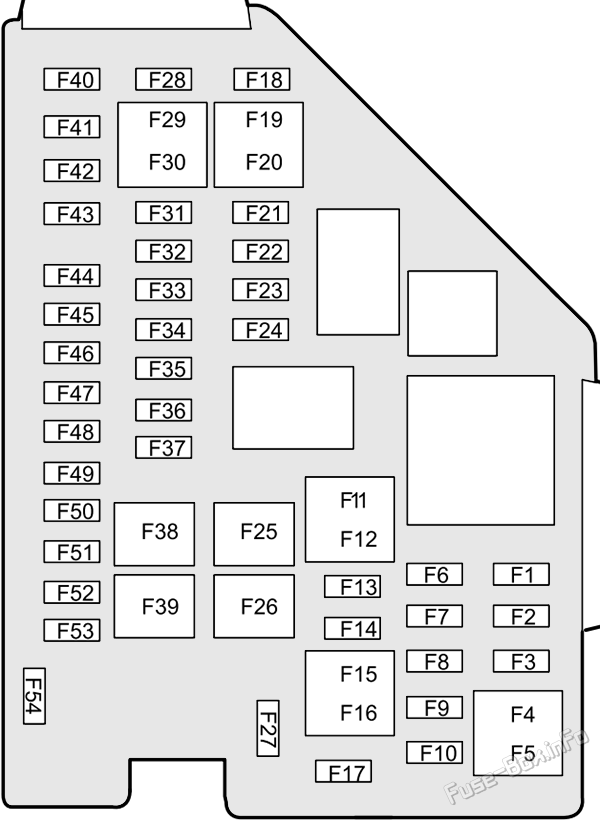

Instrument panel fuse box diagram: MG MG5 EV (2020, 2021, 2022, 2023, 2024)

6.7.5 Определение расположения взрывателей в пассажирском салоне
№АмпыФункция
F115AСокет передней части консоля
F25AЗеркало внутренних органов, задний консол USB Зарядные порты
F3-F17--
F185A2020-2022: TBOX, Группа управления транспортным средством, Диагностический модуль (воздух), блок управления сдвигателями, комплект приборов.
2023-2023:: Группа управления транспортным средством, Диагностический модуль (воздухозащитный мешок), блок управления сдвигателями, комплект приборов, радиолокационный аппарат для обнаружения передней части, модуль управления видом спереди
F195A2020-2022: AC Первичная панель
2023-2024:: Цифровой модуль аудиовизуального вещания
F2010AAC Модуль управления
F2110AНагрев спереди правого сиденья
F225AДиагностическое сокет
F2310AНагреватель спереди левого сиденья
F245APEPS Модуль управления
F25--
F2630A2020-2022: Подъем спереди левого окна, подъём справа сзади
2023-2024: Подъем спереди справа, поднимающий справа справа
F27--
F285AРезервная иммобилизаторная ручка
F2915AСистема развлечений
F305AУпаковка инструментов
F315AEPB Переключаю
F325A2020-2022:: датчики дождливых лучей
2023-2024 Упаковка переключателя дверей водителя, система контроля давления в шинах
F3310AДиагностический модуль (воздух)
F3410A2020-2022:: Пакет переключателей дверей водителя,
2023-2024:: Гавань
F35--
F3615A2023:: Запасное устройство для буксировки
F3725A7.7.7 Регулировка сиденья на электротяге
F38--
F3940AВытяжка
F40-F43--
F445A2020-2022:: Модуль приема радиовещательных средств
2023-2024: 360 Модуль просмотра
F4510A2020-2022:: Замок электронного рулевого столбца
F4610A2023-2024:: Замок электронного рулевого столбца
F475AВысоковольтный электронагреватель
F48--
F495ATBOX
F5010AВход
F515A2020-2022:: Группа по контролю за сдвигами, система контроля давления в шинах
2023-2024:: Группа контроля за перемещением
F525A2020-2022 Зеркала дверей и переключатель регулировки положения фары
F535AМодуль управления сигнализацией пешеходов
F54--

Спереди блок предохранителей

Расположение блока предохранителей

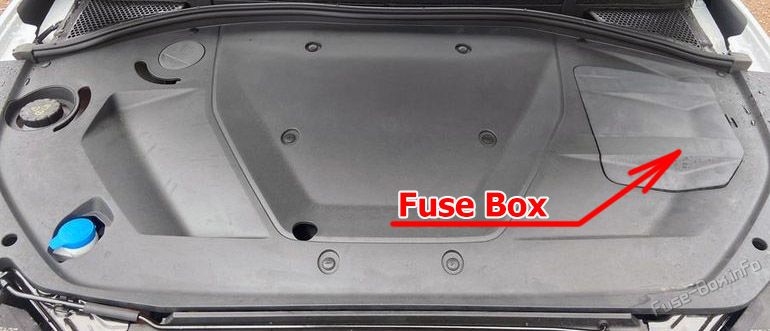

Откройте левую обложку, нажмите замок, чтобы открыть верхнюю обложку переднего отделения блок предохранителей.Location of the fuses in the front compartment: MG MG5 EV (2020-2024)

Схема блока предохранителей

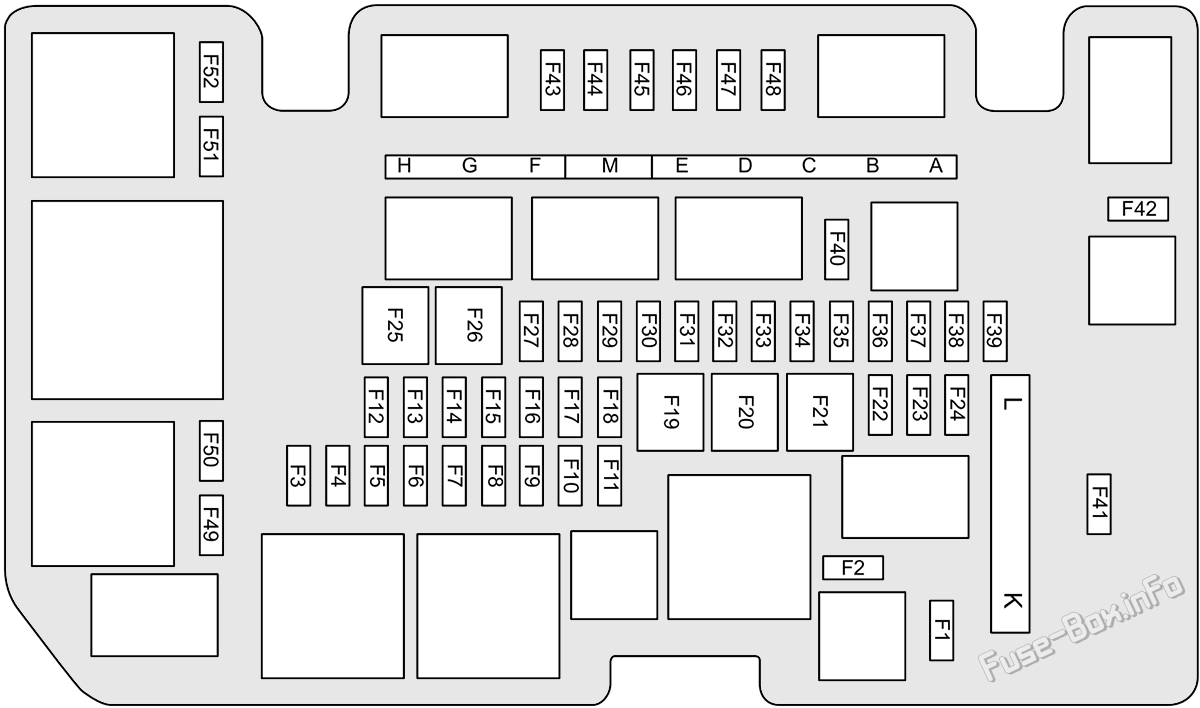

Under-hood fuse box diagram: MG MG5 EV (2020, 2021, 2022, 2023, 2024)

6.7.5 Определение расположения взрывателей в переднем отсеке
№АмпыФункция
F1Стойкость бортового сетевого терминала
F2Стойкость бортового сетевого терминала
F330AМодуль управления кузовом
F420AМодуль управления кузовом
F515AМодуль управления кузовом
F65AЗарядка замка
F75AГруппа управления автотранспортными средствами
F830A2020-2022:: Группа управления электростоянкой для стоянки автотранспортных средств
F85A2023-2024:: датчик электрической батареи;
F915AРог Релей, Хорн
F1010A2023-2024:: Контролер по вопросам связи с электромобилями
F1115A2020-2022:: Упаковка аккумуляторных батарей высокого напряжения, регулятор связи с электромобилями, обогреватель аккумуляторов
2023-2024:: Упаковка с высоковольтными аккумуляторными батареями
F12-F24--
F2530A2020-2022:: Упаковка переключателя двери водителя, подъём окон водителя, подъём заднего левого окна
2023-2024: Подъем спереди левого окна, подъём слева сзади
F2630AСистема контроля устойчивости (Valve)
F2715AСистема вымывки ветрового стекла
F2810AМодуль управления кузовом
F2920AМодуль управления кузовом
F3025AСистема спереди
F3110AЭлектронный ящик
F3225AМодуль управления кузовом
F3315AСистема суперблокировки
F3415AГлавный реле, водяной насос электронно-бумага, переключатель тормозного огня
F355AОбъединенная группа по зарядке
F365A2020-2022:: компрессор для кондиционирования электрического воздуха
2023-2024: Компрессор для кондиционирования электрического воздуха, заряженный огонь
F3710A2020-2022:: Главный луч, главный луч
2023-2024:: Дневной ходовой огонь
F3815AСистема задней проволочной системы
F3915AНасосы для аккумуляторных батарей большой мощности
F40-F42--
F437.5AНагреваемое внешнее зеркало заднего вида
F4425AПодогреваемое заднее окно
F45--
F465A2020-2022 Зеркала дверей и переключатель регулировки положения фары, ручная регулировка фар
2023-2024: Переключатель регулировки положения фары, ручной регулировка положения фары
F47--
F485AЗаряжаемый двигатель
F49-F52--
A80AМодуль рулевого управления с электрической энергией
B--
C40AСистема контроля устойчивости (насос)
D--
E40A2023-2024:: Группа управления электростоянкой для стоянки автотранспортных средств
F30AМодуль управления электрическим стояночным тормозом
G50AОхлаждающий вентилятор
H50AiBouster
M150AОбъединенная группа по зарядке
L30AМодуль электронного управления стояночным тормозом
K100AСопоставимость пассажиров блок предохранителей
