Предохранители и реле Mg MG6 2014-2016
Схемы относятся к указанным годам и вариантам Mg MG6 2014-2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mg.
В этой статье мы рассматриваем первое поколение MG MG6 (после подтяжки лица), изготовленные из 2014 в адрес 2016. Вот вы найдете блок предохранителей диаграммы MG6 2014, 2015 и 2016, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MG MG6 2014-2016

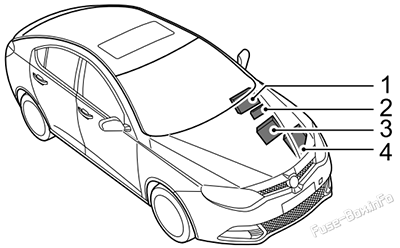

Их 4.блок предохранителей es в транспортном средстве:
- Сопоставимость пассажиров блок предохранителей
- Вспомогательное оборудование блок предохранителей
- Верхняя часть батареи блок предохранителей
- Сопоставимость двигателей блок предохранителей
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

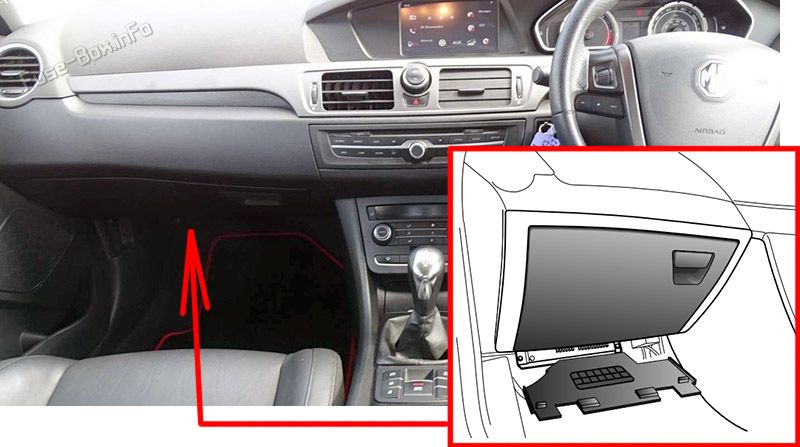

Расположение блока предохранителей
За бардачком находится фюзеляж. Для получения доступа к взрывателям необходимо будет снять запорный щит под бардачком.

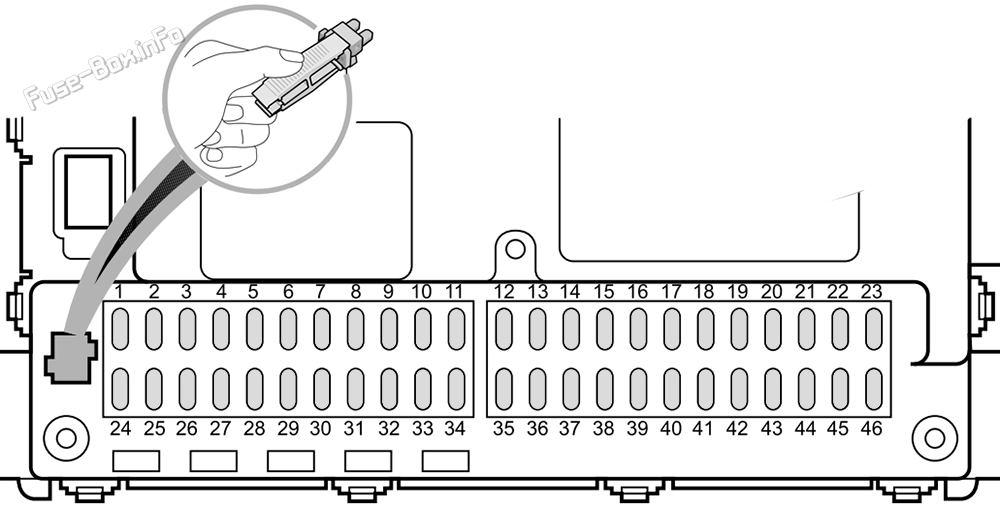

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 15A | резерв |
| F2 | 15A | Сокет передней мощности |
| F3 | 10A | Обратные огни, внутреннее зеркало, камера |
| F4 | 15A | резерв |
| F5 | 5A | Нагреваемое зеркало |
| F6 | 10A | Инерционная коммутатор |
| F7 | 15A | Задний аксессуар |
| F8 | 30A | Подача энергии - подъем окон -LH |
| F9 | 5A | Переключатель - Обратные огни, переключатель - главный огонь, двигатель - регулировка фар,AFS Система, пневматическая подушка ON/OFF Показатель |
| F10 | 20A | Основные лучи фар |
| F11 | - | - |
| F12 | 5A | Боковой огонь -LH, Лампа-хлопок LH, задний номер Платные огни |
| F13 | 5A | Переключаю -EPB |
| F14 | 5A | Переключатель - Удалённое рулевое колесо |
| F15 | 20A | ESCL ECU |
| F16 | 30A | Насос - ветровая мытья |
| F17 | 30A | Пассажирское сиденье |
| F18 | 15A | Рога |
| F19 | 30A | Подогреваемое сиденье - переднее |
| F20 | 20A | Фара с обезвреженным светом -RH |
| F21 | 30A | Мощность питания - сиденье водителя |
| F22 | 5A | Контрольная панель A/C, нагретое сиденье - передняя часть |
| F23 | 30A | Подача энергии - подъёмник на окне LH |
| F24 | 30A | Подача энергии - подъем окон -RH |
| F25 | 15A | резерв |
| F26 | 25A | Окошко обогревателя |
| F27 | 5A | Переключение - зажигание |
| F28 | 5A | резерв |
| F29 | 15A | резерв |
| F30 | 15A | резерв |
| F31 | 25A | Замки пассажирских дверей, замки задних дверей |
| F32 | 20A | Фара с обезвреженным светом -LH |
| F33 | - | - |
| F34 | - | - |
| F35 | 10A | резерв |
| F36 | 5A | Боковой огонь -RH, Лампа-хлопок RH |
| F37 | 5A | Диагностическое сокет |
| F38 | 5A | Лампа - перчаточный ящик |
| F39 | 10A | Замки дверей водителя, выпуск двигателя - топливный запор, выпуск двигателя в замок, выпуск двигателя в замок |
| F40 | 15A | резерв |
| F41 | 10A | Задние туманные огни |
| F42 | 10A | Подушки безопасности ECU |
| F43 | 20A | резерв |
| F44 | 5A | Зеркало внутренних дел, датчик дождя,PDC ECU |
| F45 | 10A | Переключатель управления многофункциональной системой, главный переключатель света, набор устройств для выключения дверей водителя, мощность навигационного дисплея |
| F46 | 30A | Подача энергии - подъёмник на окне RH |
Сопоставимость двигателей блок предохранителей es
Сопоставимость двигателей блок предохранителей es

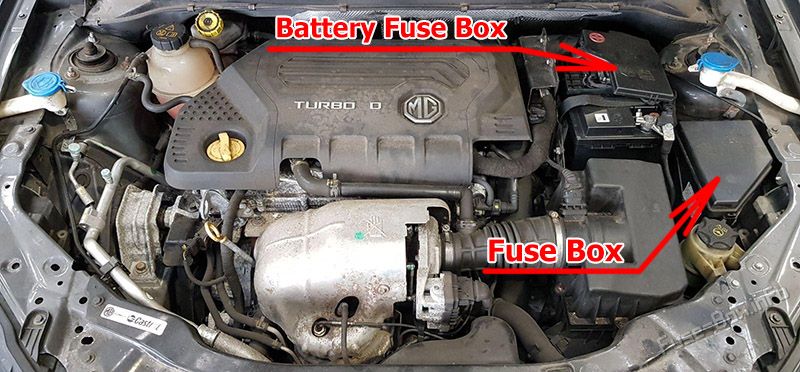

Расположение блока предохранителей

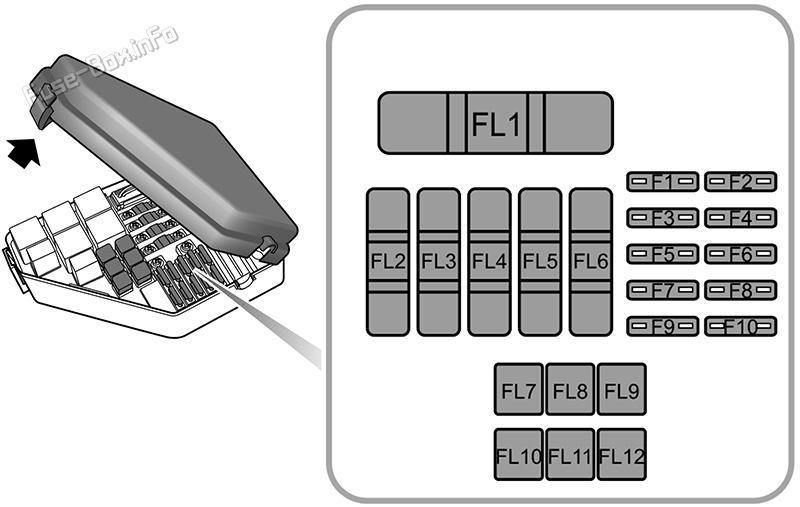

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 15A | Сенсор - широкополосная группа, блок управления - Глоу-пуль,ECU- Двигатель, переключатель - сцепление |
| F2 | 20A | Электропитание - топливный фильтр, объезд -EGR Охлаждение, активатор - изменяющийся свирель, клапан - привод топовой заслонки, датчик - горячей пленной массы, регулятор переменной геометрии турбо-режиссёра |
| F3 | 10A | Насос - высокое давление, клапан - регулирование давления |
| F4 | 15A | Охлаждающий вентилятор, релей - стартер, релей - обогреватель, главный переключатель - Остановка, реле - Электронагреватель 1, релей - Электронагреватель 3, переключатель - нейтральный,ECU- Двигатель |
| F5 | 10A | резерв |
| F6 | 15A | Дневные проблесковые огни |
| F7 | 30A | Лампа - указатель направления -LH, огонь - указатель поворота сзади -LH Лампа - боковой ретранслятор -LH Релей - Обратный огонь, реле - Лампа, Лампа - задние тормоза -LH, Пассажирские взрыватели 3, 12, 36 |
| F8 | 20A | Пассажирская компенсационная установка 7 |
| F9 | 10A | Реле - компрессорный сцепление - кондиционирование воздуха, компрессор - кондиционирование воздуха |
| F10 | 30A | Реле - сетка 1, сливка - сливной 2 |
| FL1 | 200A | Переносчик, сопоставимый взрыватель двигателя, связи 2, 7,10 и взрыватели 5, 8, 9 |
| FL2 | 60A | Пассажирские взрыватели 1, 6, 9, 22, 24, 25, 27, 28, 42, переключение |
| FL3 | 50A | Реле - Хорн, Ротари Паркер, Пассажирские взрыватели 16, 17, 18 |
| FL4 | 50A | Охлаждающий вентилятор |
| FL5 | I00A | Реле - Дробированный луч, релей - задний туман, пассажирские взрыватели 19, 20, 21, 23, 30, 35, 37, 39, 40, 41, 43, 45, 46 |
| FL6 | 70A | EH PAS ECU& Надувной насос |
| FL7 | 40A | Реле - стартер, стартер |
| FL8 | 40A | SCS ECU (Насос) |
| FL9 | 50A | Пассажирские взрыватели 2, 5, 10, 13, 14, 15, 26, 38, 44, Relay - Нагреваемый задний экран, Relay - основной луч, Relay - вспомогательный |
| FL10 | 40A | Реле - Блогер, мотор - Блокер, контрольная группа A/C |
| FL11 | 25A | SCS ECU (Возврат) |
| FL12 | 50A | Стекло-вырывной луч, лампа - указатель поворота -RH, огонь - указатель поворота сзади -RH Лампа - боковой ретранслятор -RH, огни - задние тормоза -RH, Пассажирские взрыватели 8, 31, 32 |

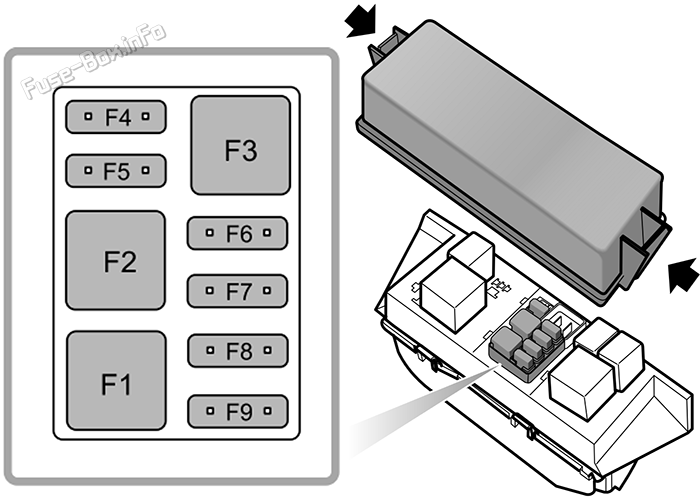

Вспомогательное оборудование блок предохранителей
Он расположен с левой стороны переборки в моторном отсеке.
| № | Ампы | Функция |
|---|---|---|
| F1 | 30A | DC/DC Преобразователь |
| F2 | 30A | Реле - электронагреватель 1, элемент 1 электронагревателя 1 |
| F3 | 30A | Система вымывания фар |
| F4 | 20A | Реле - топливный обогреватель, топливный обогреватель |
| F5 | 20A | AFS Система |
| F6 | 5A | Внутреннее освещение - фронт, внутреннее - задний - задний - задний - зазеркалье |
| F7 | 15A | Система развлечений |
| F8 | 10A | Группа по контролю за свежим/рециркуляционным двигателем |
| F9 | 10A | Упаковка инструментов |

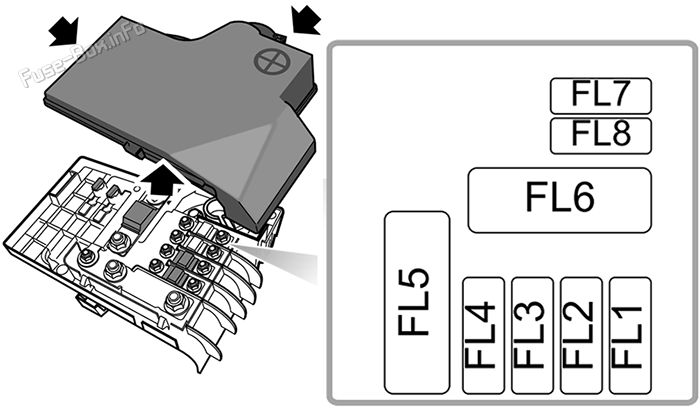

Верхняя часть батареи блок предохранителей
- Это не так.блок предохранителей расположен на аккумуляторе.
| № | Ампы | Функция |
|---|---|---|
| FL1 | 30A | EPB ECU |
| FL2 | 30A | EPB ECU |
| FL3 | 125A | Вспомогательные взрыватели 1, 2, 3, 4, 5, релей - электронагреватель 2, элемент 2 электронагревателя 2 |
| FL4 | 60A | Контрольный блок |
| FL5 | - | - |
| FL6 | 450A | Машина - стартер |
| FL7 | 5A | EBS |
| FL8 | 30A | Реле - электронагреватель 3, элемент 3 электронагревателя 3 |
