Предохранители и реле Mg Zs EV 2019-2021

Схемы относятся к указанным годам и вариантам Mg Zs EV 2019-2021. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mg.



Подкомпактный электрический переверт MG ZS EV (до подтяжки лица) был произведен из 2019 в адрес 2021. В этой статье вы найдете блок предохранителей диаграммы MG ZS EV 2019, 2020 и 2021, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей MG ZS EV 2019-2021

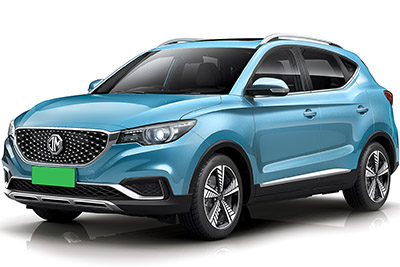

MG ZS EV (2019-2021)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

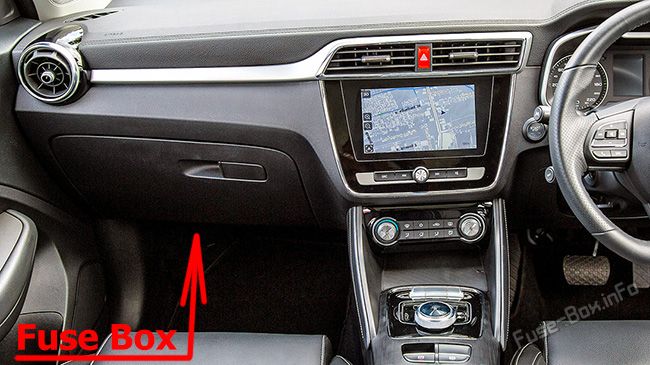

Взрывной щит расположен под бардачком с передней пассажирской стороны. Удалить запорную панель под бардачком, чтобы получить доступ к блок предохранителей.Location of the fuses in the passenger compartment: MG ZS EV (2019, 2020, 2021)

Схема блока предохранителей

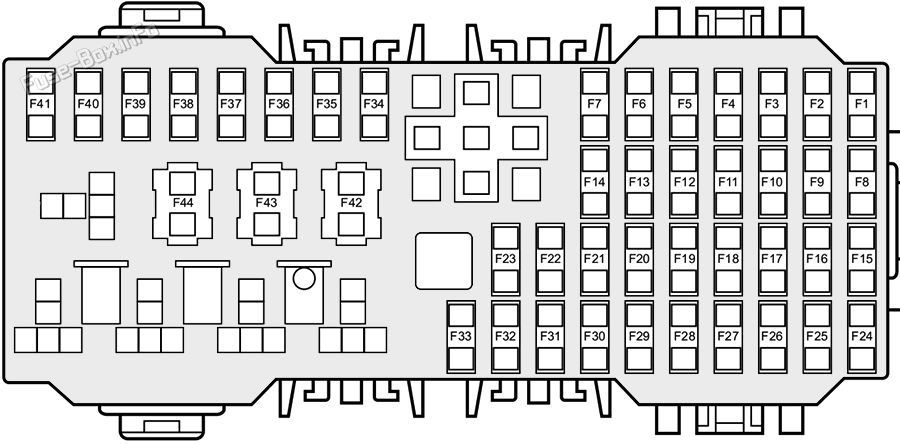

Instrument panel fuse box diagram: MG ZS EV (2019, 2020, 2021)

6.7.5 Определение расположения взрывателей в пассажирском салоне
№АмпыФункция
F15AЗаряжаю замок, заряжаю замок замок
F210AДиагностическое сокет
F35AЗарядное устройство,EVCC
F415AПередняя вымывающая решетка, задняя решетка
F55ASDM
F65AHV PTC, ESS PTC
F710AESS (Технология высокого напряжения)
F85ATPMS, EPB Переключаю
F95AVCU
F1010APACM
F115APEPS
F12--
F1330AВодитель: переключатель регулировки сиденья
F145AIMMO Ковровая промышленность
F1515AСокет передней мощности
F165AСзади USB Модуль зарядки, главный переключатель света, комплект фар
F17--
F1830AПереключатель на левое окно
F1930AВыключатель окна для подъёма пассажиров
F2030AВыключатель подводного устройства заднего правого окна
F2130AПодъемник для подъезжающего двигателя
F2210AНагреваемые зеркала
F2325AЗадняя ветровая оболочка
F2420AFICM, IFP, DAB
F2515AETC, ACFP
F265AУпаковка инструментов
F2710AУпаковка переключателя дверей водителя, главный переключатель света
F285ARLS Главный радиолокатор
F2910AВход
F3010AВход
F3130AКрыша ECU
F3230AКрыша ECU
F335ASCU
F3410AESCL
F3515AСверхзамок
F36-41--
F4230AEPB
F4330AEPB
F44--

Спереди блок предохранителей

Расположение блока предохранителей

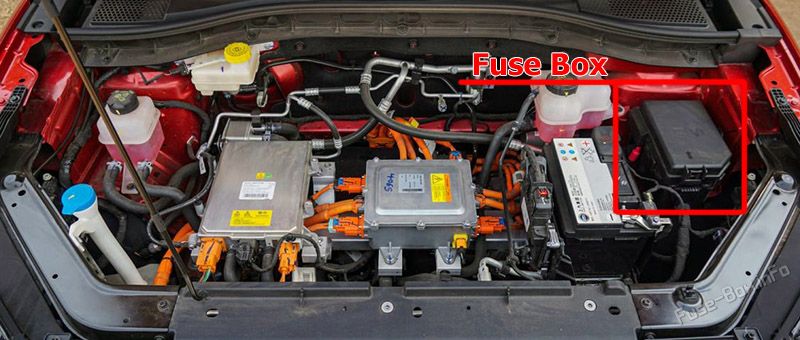

Нажмите на клипы поиска, чтобы удалить блок предохранителей- Крышка.Location of the fuses in the front compartment: MG ZS EV (2019, 2020, 2021)

Схема блока предохранителей

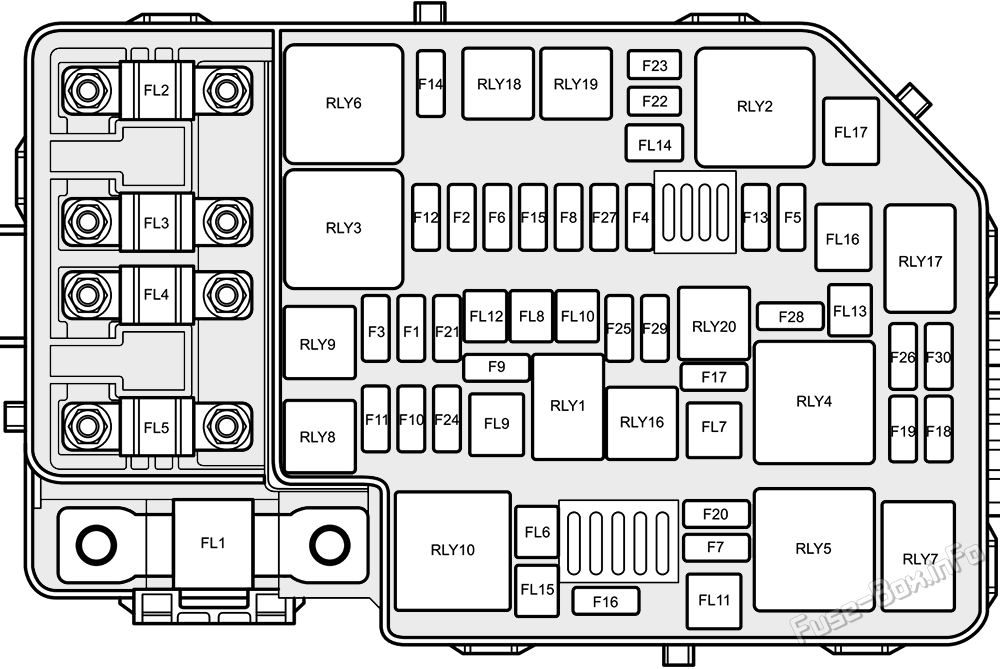

Under-hood fuse box diagram: MG ZS EV (2019, 2020, 2021)

6.7.5 Определение расположения взрывателей в переднем отсеке
№АмпыФункция
FL1I50APEB
FL280AEPS
FL340AУпаковка для реле вентилятора охлаждения
FL480AФуза взрывателя F18, F19, F20, F21, F34, F35, F42, F43
FL580AФуза взрывателя F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F13, F14, F24, F25, F26, F27, F28, F29, F30, F31, F32, F33, HRW Перезагрузить
FL625ASCS Клапан
FL730AМотор сгнившего воздуха,ETC
FL820ABCM
FL940ASCS Насос
FL1030ABCM
FL11--
FL1220ABCM
FL13--
FL14--
FL1530AKLR Перезагрузить
FL16--
FL1740AEVP Перезагрузить
F1--
F215APEB Водонасосы, релейная упаковка вентилятора охлаждения
F3--
F4--
F510AEVAP
F6--
F730AПроволочный прокладочный прокладочный прокладочный прокладочный прокладочный
F8--
F9--
F1010AГлавный Бом -RH
F1110AГлавный Бом -LH
F12--
F1315AРога
F14--
F155AПереключатель педали тормоза
F1615AРелейный отверстий заднего протектора
F1715AESS PWM Насос
F185ASDM
F195AVCU
F20--
F2115ABCM
F2210AТеплооткат для сидения -LH
F2310AТеплооткат для сидения -RH
F2410APEB
F2515ABCM
F26--
F275ABCM, EVP Реле, передний дышащий фонарь
F28--
F29--
F3010ABCM, SCU, набор инструментов,ADM, FVCM Передний радиолокатор
