Предохранители и реле Mg Zs EV 2022-2024
Схемы относятся к указанным годам и вариантам Mg Zs EV 2022-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mg.
Подкомпактный электрический переверт MG ZS EV (после подтяжки лица) можно получить из 2021 чтобы представить. В этой статье вы найдете блок предохранителей диаграммы MG ZS EV 2021, 2022, 2023 и 2024, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MG ZS EV 2022-2024
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

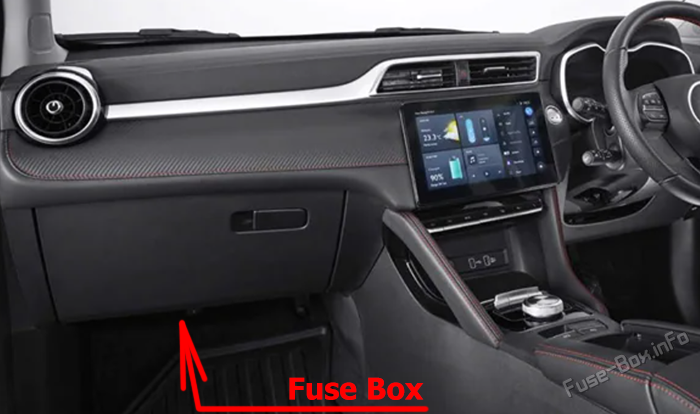

Расположение блока предохранителей
Взрывной щит расположен под бардачком с передней пассажирской стороны. Удалить запорную панель под бардачком, чтобы получить доступ к блок предохранителей.

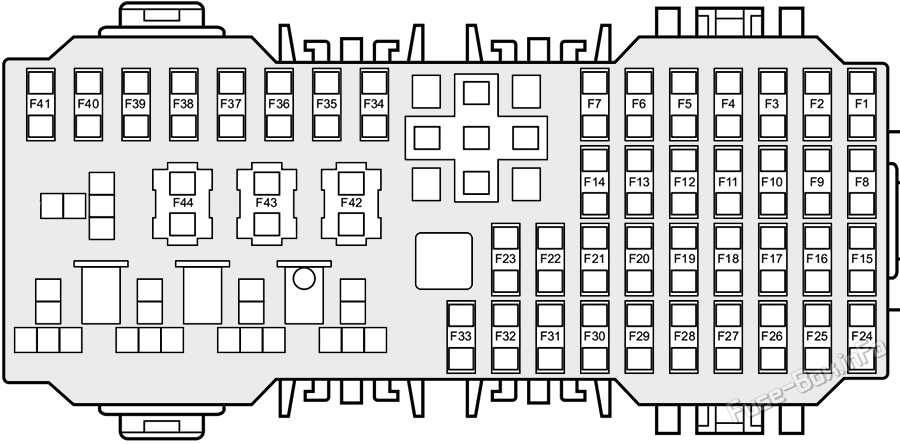

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| F1 | 5A | Заряжаю замок, заряжаю замок |
| F2 | 10A | Диагностический соединитель линии |
| F3 | 5A | Комбинированная зарядная установка, регулятор связи с электромобилями, аккумуляторный переключатель давления |
| F4 | 15A | Передняя машина для стиральной кости, задняя крем для стиральной кости |
| F5 | 5A | Диагностический модуль |
| F6 | 5A | Высокое напряжение PTC, ESS PTC |
| F7 | 10A | Система хранения энергии |
| F8 | 5A | EPB Переключатель, система контроля давления в шинах |
| F9 | 5A | Группа управления автотранспортными средствами |
| F10 | 10A | Модуль управления сигнализацией пешеходов |
| F11 | 5A | Модуль пассивного запуска |
| F12 | 5A | Электронный ящик |
| F13 | 30A | Водитель: переключатель регулировки сиденья |
| F14 | 5A | Резервная иммобилизаторная ручка |
| F15 | 15A | Сокет передней мощности |
| F16 | 5A | Выключатель регулировки высотной ширины и ширины зеркала, верхняя часть USB, Сборка левых фар, Собрание правых фар |
| F17 | 5A | Телефон беспроводной зарядной устройства |
| F18 | 5A | Сзади USB |
| F19 | 5A | Электронная почта TBOX |
| F20 | 5A | TBOX |
| F21 | 10A | Модуль просмотра, модуль радиовещания для приема, переднее центральное дисплее |
| F22 | 10A | Элемент отопления внешних зеркал |
| F23 | 25A | Элемент обогрева заднего ветрового стекла |
| F24 | 20A | Модуль управления информацией спереди |
| F25 | 15A | Автоматический регулятор температуры |
| F26 | 5A | Упаковка инструментов |
| F27 | 10A | Информационный табличка, наружный переключатель, переключатель, регулирующий высоту света, упаковочный переключатель двери водителя |
| F28 | 5A | Система содействия заднему вождению, датчики дождливых лучей |
| F29 | 10A | Вход |
| F30 | 10A | Вход |
| F31 | 30A | Мотор с подсветкой |
| F32 | 30A | Солнечный двигатель |
| F33 | 5A | Группа контроля за сменой |
| F34 | 10A | Замок электронного рулевого столбца |
| F35 | 15A | Сверхзамок |
| F36 | 5A | Заряжаемый двигатель |
| F37-41 | - | - |
| F42 | 40A | Модуль контроля устойчивости (вид) |
| F43 | 30A | Лифт окна водителя, переключатель заднего правого окна |
| F44 | 30A | Выключатель для подъёма окна, переключатель для подъёма заднего левого окна |
Спереди блок предохранителей
Спереди блок предохранителей

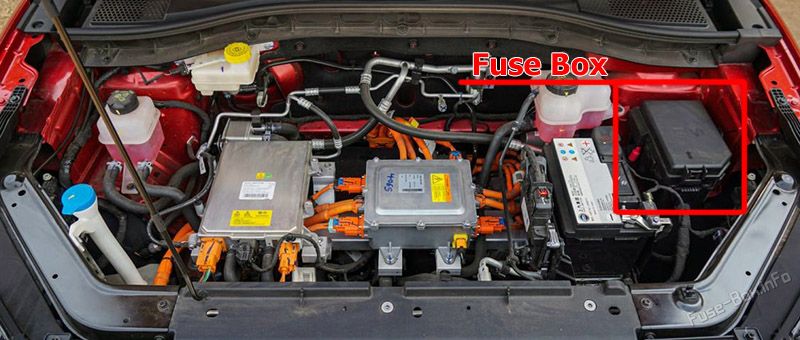

Расположение блока предохранителей
Нажмите на клипы поиска, чтобы удалить блок предохранителей- Крышка.

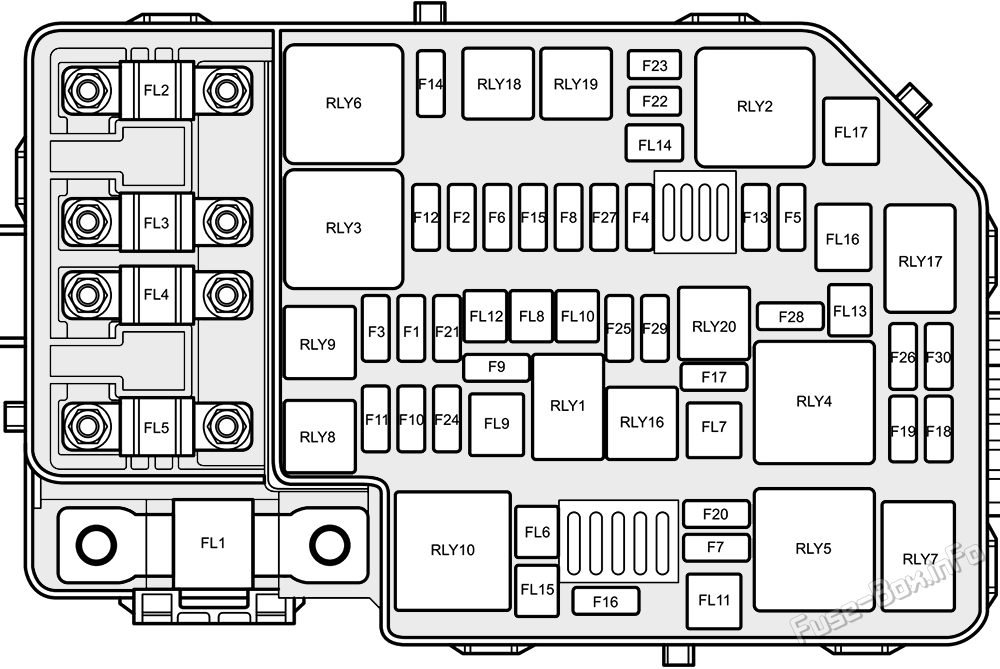

Схема блока предохранителей
| № | Ампы | Функция |
|---|---|---|
| FL1 | 200A | Объединенная группа по зарядке |
| FL2 | 80A | Модуль рулевого управления с электрической энергией |
| FL3 | 40A | Упаковка для реле вентилятора охлаждения |
| FL4 | 80A | Пассажирская корреляция F1-F7, F19-F21, F34, F35, F42, F44 |
| FL5 | 80A | Ветряной экран/заправка для отопления, парниковая взрыватель F8-F14, F24-F33, F43 |
| FL6 | - | - |
| FL7 | 40A | Автоматически регулятор температуры, датчик температуры |
| FL8 | 20A | Модуль управления кузовом |
| FL9 | 40A | Модуль контроля устойчивости (надувной насос) |
| FL10 | 30A | Модуль управления кузовом |
| FL11 | - | - |
| FL12 | 20A | Модуль управления кузовом |
| FL13 | - | - |
| FL14 | - | - |
| FL15 | 30A | KLR Перезагрузить |
| FL16 | 30A | Группа управления электростоянкой |
| FL17 | 40A | EVP Перезагрузить |
| F1 | - | - |
| F2 | 15A | PEB Охлаждающий насос, релейная упаковка охлаждающего вентилятора |
| F3 | - | - |
| F4 | - | - |
| F5 | 10A | Компрессор для кондиционирования электрического воздуха |
| F6 | - | - |
| F7 | 30A | Провод, приводной релей, передний проволочный прокладочный прокладочный механизм высокой/низкой скорости |
| F8 | - | - |
| F9 | - | - |
| F10 | 10A | Правая фара |
| F11 | 10A | Слева от сборки фар |
| F12 | - | - |
| F13 | 15A | Рога |
| F14 | - | - |
| F15 | 5A | Переключатель педали тормоза |
| F16 | 15A | Релейный отверстий заднего протектора |
| F17 | - | - |
| F18 | 5A | Диагностический модуль |
| F19 | 5A | Группа управления автотранспортными средствами |
| F20 | - | - |
| F21 | 15A | Модуль управления кузовом |
| F22 | 10A | Релей для разогрева переднего левого сиденья |
| F23 | 10A | Релей для обогрева переднего правого сиденья |
| F24 | - | - |
| F25 | 15A | Модуль управления кузовом |
| F26 | - | - |
| F27 | 5A | Модуль управления кузовом,EVP Реле, передний дыхательный фонарь |
| F28 | 15A | ESS Охлаждающий насос |
| F29 | - | - |
| F30 | 10A | Группа контроля за сменой, модуль управления телом, набор приборов,PDC Сенсор, модуль управления видом спереди, передний радиолокатор обнаружения, E-Call TBOX Модуль отображения подушки безопасности |
