Предохранители и реле Mini Cooper Hatch One Jcw R50 R52 R53 2001-2008
Схемы относятся к указанным годам и вариантам Mini Cooper Hatch One Jcw R50 R52 R53 2001-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mini.
В этой статье мы рассматриваем первое поколение MINI Хэтч (Купер, один,JCW), изготовленные из 2000 в адрес 2008 (R50/R52/R53). Вот вы найдете блок предохранителей диаграммы MINI Купер 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей MINI Cooper (2001-2008)
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

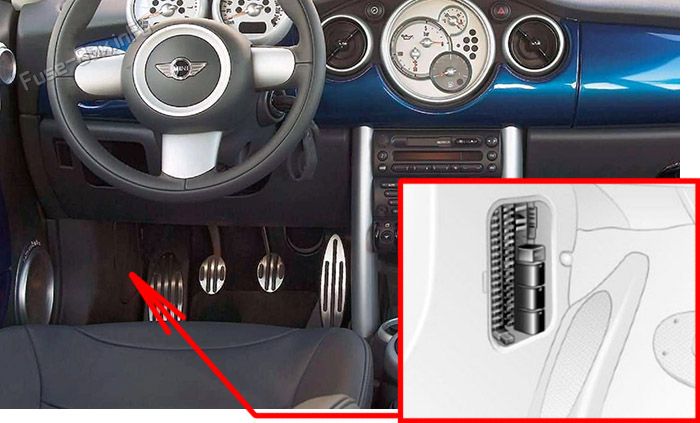

Расположение блока предохранителей
- Это не так.блок предохранителей расположена с левой стороны ножной колодки в боковой обрезке.

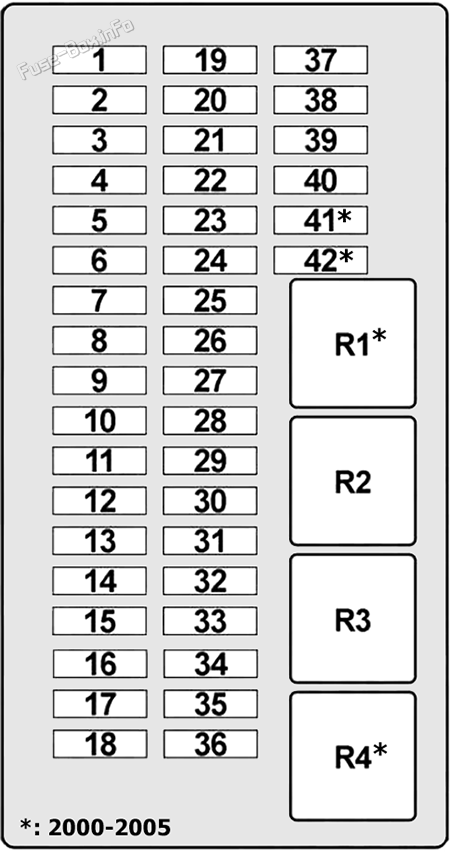

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 30A | Группа управления общим модулем |
| 2 | 5A | Регулирующий датчик поворота |
| 3 | 5A | Цифровые часы (2000-2004), Группа по контролю за применением приборов, группа по контролю за внешним зеркалом, передающая блок управления сухим верхом (Choldor Fold-in).2004), регулятор давления в шинах (RDC (2000-2007)) |
| 4 | 5A | Группа управления общим модулем |
| 5 | 5A | Группа по контролю за применением приборов, линия связи Диод (EWS (2000-2003)) |
| 6 | 5A | Переключатель на педаль тормоза, переключатель с разветвленной системой (cargous Lighting, Classing Change) EU 2000-2001), модуль сцепного переключателя, блок управления электронными иммобилизаторами |
| 7 | 5A | Сенсор дождя, блок управления общим модулем |
| 8 | 5A | Поворот индикатора/переключатель нижнего луча |
| 9 | 5A | Группа по контролю за применением приборов |
| 10 | 5A | Группа радиоконтроля, телефон (вытяжной ящик), универсальный модуль электронного заряда и без рук (ULF), Навигационный компьютер (за исключением Японии), Группа контроля за бортовыми устройствами |
| 11 | 5A | Передняя часть амплекса, релей заднего амплега (за исключением конвертируемого), реле заднего зарядного устройства (за исключением перезарядного устройства).2002-2005) |
| 12 | 20A | 4.7.5 Переключатель зажигания |
| 13 | 5A | CVT Переключатель (автоматическая передача), блок управления трансмиссией (автоматическая передача), перезапуск светоотвода (ручная передача) |
| 14 | 10A | Группа управления общим модулем |
| 15 | 20A | Группа управления модулями крыши Преобразован (в конвертируемом виде) R52): Релей No 1 для шлюза и слайдинга санруба, релей No 2 для шлюза и слайдинга санруба с канвами |
| 16 | 30A | Релей заднего окна, блок управления общим модулем |
| 17 | 15A | Установка для усилителя заднего окна, усилитель заднего окна, блок управления общим модулем |
| 18 | 5A | Сенсор зала для сидения в замке передач водителя, датчик зала для пассажиров в замке ремня, блок управления многоудерживающих систем, переключатель деактивации педалью (Passian Parest Paris Paris Parbeam Pargy Bocks) 2004-2005), признание степени загруженности сиденья, индикаторный огонь для деактивации пневматической подушки безопасности |
| 19 | 30A | Группа управления общим модулем |
| 20 | 20A | 2000-2002:: Сенсор крушения 2003-2008:: Реле для насоса, нагнетаемого топливом No 1, блок управления общим модулем (2002-2004) |
| 21 | 10A | Группа по контролю за применением приборов |
| 22 | 15A | Япония: Группа контроля за бортовыми устройствами, Навигационное Компьютерное подразделение, Группа контроля видеомодуля, Эжекторная коробка Кроме Японии: Группа управления бортовыми мониторами, Навигационный компьютер, телефон, Электрический ящик, универсальный модуль электронного заряда и без рук ((AFS) ULF) |
| 23 | 15A/20A | 2000-2006:: передняя стиральная стопка, релей задней стиральной стопки (за исключением конвертируемой), блок управления общим модулем (2005-2008) |
| 24 | 5A | Электронный блок управления иммобилизаторами, Horn for Antitheft Samplay System, Light Least Microware Sensor (Convertible), Rad Light Microware Sensor (Convertible), Passing's Door Microware Sensor (Convertible) |
| 25 | 30A | Лучший стиральный насос, стиральный насос с фарой |
| 26 | 10A | Автоматическая передача: переключение на другую точку (замок Gearchreble) |
| 27 | 15A | Группа радиоконтроля,CD Редактор, усилитель |
| 28 | 15A | Хорн-реле, Волтут-весна, левый, правый-хорн |
| 29 | 5A | 2000-2005:: Модуль отопления и управления A/C (с автоматическим контролем климата), внутренняя температура/датчик Fan Sensor (с автоматическим контролем климата) |
| 29 | 15A | 2005-2008 (Купер S): блок управления трансмиссией (автоматическая передача) |
| 30 | 5A | 2000-2003:: Показатель несрабатывания шины (показатель несрабатывания шины) RPA) Контрольная группа 2005-2008:: Модуль отопления и управления A/C (с автоматическим контролем климата), внутренняя температура/датчик Fan Sensor (с автоматическим контролем климата) |
| 31 | 20A | 2000-2002:: Задний заряженный релей (задний заряженный забор) |
| 31 | 30A | 2003-2008:: Нагрев релей для разогрева, блок управления общим модулем |
| 32 | 15A | Спереди - скет (спереди) |
| 33 | 10A | ABS Контрольный блок (без учета DSC), ABS/DSC Единица |
| 34 | 10A | Горючее (в %) 2000-2005:: Реле No 1 для насоса, цифровой блок управления электроникой Горючее (в %) 2005-2008): цифровая электроника (электроника) DME) Контрольная группа Дизельные электроники (цифровые дизельные электроники) DDE) Контрольная группа |
| 35 | 5A | Переключатель регулировки зеркал, электрохромный внутренний зеркало заднего вида, слева/справа от ветрового стекла, обогреватель слева/справа снаружи зеркала |
| 36 | 5A | Группа по контролю за применением приборов |
| 37 | 20A | 2000-2005:: Группа управления общим модулем 2005-2008:: Топливный насос Реле No 1, насос с электрическим топливом |
| 38 | 5A | Горючее (в %) 2005-2008:: Переходный аппарат, гидравлический насос (Группа управления рулевым управлением) Дизель (дизельные) 2005-2006:: Переносчик, датчик авиамассы |
| 39 | 5A | Горючее (в %) 2000-2005:: Переходный аппарат, гидравлический насос (Группа управления рулевым управлением) 2005-2008:: Регулирование датчика углового поворота, коммутатор, Группа по контролю за применением приборов с применением кластера (без автоматического контроля за климатом) Дизель (дизельные) 2003-2005:: Переносчик, датчик авиамассы |
| 40 | 5A | 2000-2005:: Регулирование датчика углового поворота, коммутатор, Группа по контролю за применением приборов с применением кластера (без автоматического контроля за климатом) 2005-2008:: Группа управления - релейная ванна, группа контроля за дистанцией парка (PDC) |
| 41 | 5A | 2000-2005:: Группа управления - релейная ванна, группа контроля за дистанцией парка (PDC) |
| 42 | - | - |
| Реле | ||
| R1 | 2000-2005:: Замок для смен | |
| R2 | 2000-2005: Модуль для мытья фар 2005-2008:: Замок для смен |
|
| R3 | 2000-2005:: Сосуд для задних зарядных устройств/прибор для обогрева 2005-2008: Модуль для мытья фар |
|
| R4 | 2000-2005:: Топливный насос | |
| Обратная сторона: | ||
| R5 | Отражатель заднего окна | |
| R6 | Рог Задний проволочный двигатель |
|
| R7 | Зажигалка для передних сигарет | |
| Не обслуживается (не обслуживается) 2005-2008): | ||
| Задний насос для мытья посуды | ||
| Теплоугреватель | ||
| Передний насос для мытья посуды | ||
| Топливный насос |

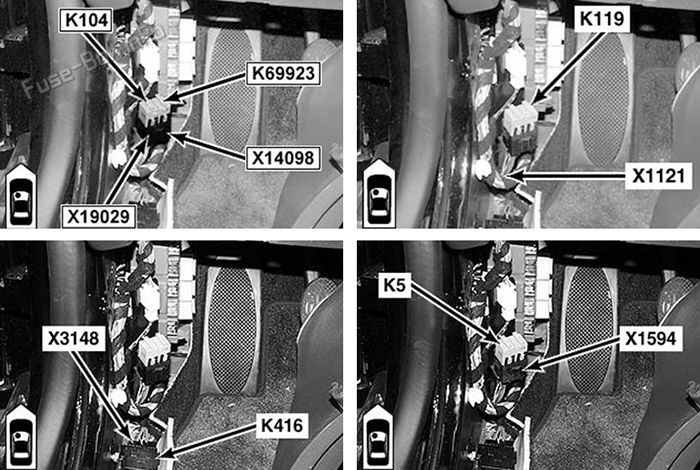

Дополнительные релейки
| № | Перезагрузить |
|---|---|
| K104 | Вспомогательный насос |
| K69923 | Релейная установка для управления рулевым управлением |
| K119 | Задний насос для мытья посуды |
| K416 | Ветряной экран |
| K5 | Передняя часть насоса для мытья посуды |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

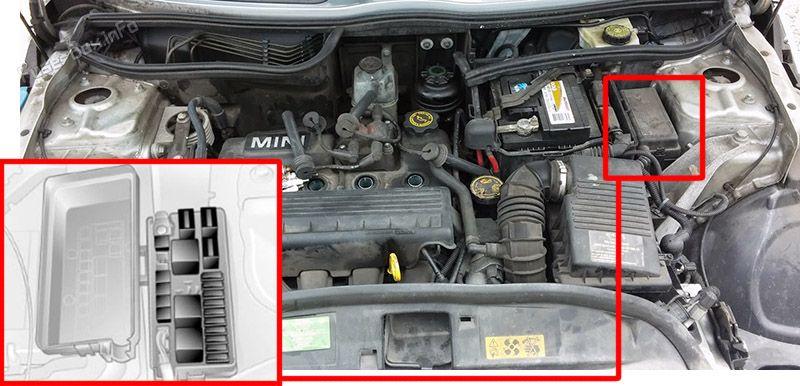

Расположение блока предохранителей
В связи с MINI ONE и MINI COOPER Он расположен прямо рядом с батареей. Задний ход MINI ONE DIESEL и по MINI COOPER S справа от фильтродержателя воздуха. Чтобы открыть обложку, нажмите оба быстро выпускаемых крепежных устройства.

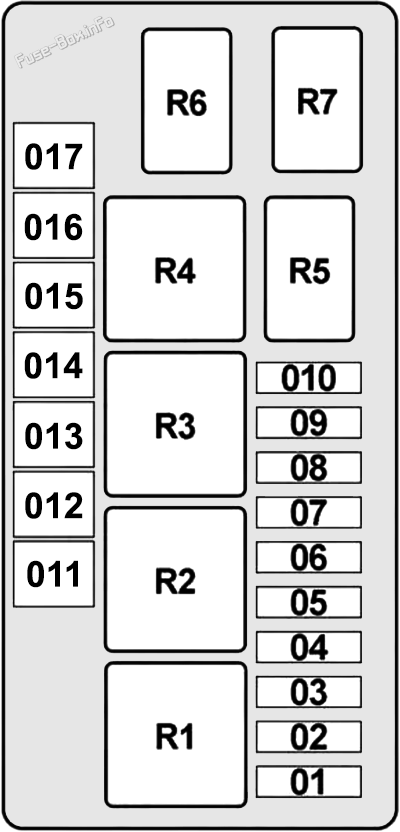

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 5A | Горючее: цифровая электроника (электроника) DME) Контрольная группа, конвертируемая группа по контролю за мягкими ступенями (2004-2008) |
| 2 | 20A | Горючее: цифровая электроника (электроника) DME) блок управления, зажигательный рулон, топливные инжекторы, датчик краншэфта, двигательный плуг |
| 3 | 15A | Горючее: Кэмшэфт-сенсор, нагреваемый кислородный датчик перед каталитическим преобразователем, нагреваемый кислородный датчик после каталитического преобразователя, вентиляционный клапан топливных цистерн, реле компрессора, реле топливного насоса No 1 (A/C) 2005-2008) |
| 3 | 15A | Дизельные электроники: А/С компрессорный релей, цифровые дизельные электроники (DDE) Контрольная группа |
| 4 | 15A | Горючее: блок управления передачей, насос для диагностики утечки (USA), трансмиссия RPM Сенсор () CVT), CVT Переключаю (CVT), Shiftlock Relay (автоматическая трансмиссия), индикатор передачи (автоматическая передача), блок автоматического переключения передачи (автоматическая передача) |
| 5 | 5A | Горючее: двухступенчатая коммутаторная установка (2000-2003), E-Fan Relay, блок управления рулевым управлением - Fan Relay ( " Релей " ) 2000-2002) |
| 5 | 5A | Дизельные двигатели: электровспомогательный обогревательный прибор, вспомогательный насос для воды, вспомогательный насос для воды, релей E-Fan |
| 6 | 20A/30A | ABS Контрольная группа (без учета DSC), ABS/DSC Единица |
| 7 | 30A | A/C Компрессорный релей (максимальный сцепление для компрессора A/C) |
| 8 | 30A | E-Fan Relay (электронный вентилятор 1 (моторный двигатель с одноразовым верхним верхним слоем), двухступенчатый переключатель датчика (двухэтажный стул)), блок рулевого управления - релей (вентильный сплав) 2003-2008) |
| 9 | 20A | Быстрый/медленный релей, моторный вайпер включен/выключен, блок управления общим модулем |
| 10 | 15A | Лямки спереди тумана (блок управления общим модулем, левый туман с лампой, правый туман с лампочкой, коммутатор) |
| 11 | 30A/40A | ABS Контрольная группа (без учета DSC), ABS/DSC Единица |
| 12 | 50A | 4.7.5 Переключатель зажигания |
| 13 | 50A | Группа управления общим модулем |
| 14 | 30A | 2000-2002:: Теплозащитный релей (блок управления общим модулем) |
| 14 | 50A | 2003-2008:: Этап 2 релей электроэнергии (дигитальная электроника) DME) Контрольная группа, двухступенчатая коммутаторная установка) |
| 15 | 50A | Ветряной экран |
| 16 | 50A | 2000-2003:: Группа двухступенчатого переключения нагнетателей |
| 17 | 50A | Группа управления общим модулем |
| Реле | ||
| R1 | Горючее: цифровая электроника (электроника) DME) Дизельные средства: |
|
| R2 | А/С Компрессор | |
| R3 | E-Fan | |
| R4 | 2000-2002:: Теплозащитный датчик 2003-2008 Этап 2 работы электрического вентилятора |
|
| R5 | Передние туманные огни | |
| R6 | Включено/выключено моторное устройство | |
| R7 | Быстрый/медленный мотор |

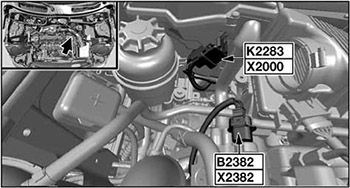

(Светоподъемность) K2283)
