Предохранители и реле Mini Cooper Hatch One R55 R56 R57 2007-2015
Схемы относятся к указанным годам и вариантам Mini Cooper Hatch One R55 R56 R57 2007-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mini.
В этой статье мы рассматриваем второе поколение MINI Хэтч (Купер, один,JCW, Хардтоп, Клабман), изготовленный из 2006 в адрес 2015 (R55/R56/R57). Вот вы найдете блок предохранителей диаграммы MINI Купер 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MINI Cooper (2007-2015)
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

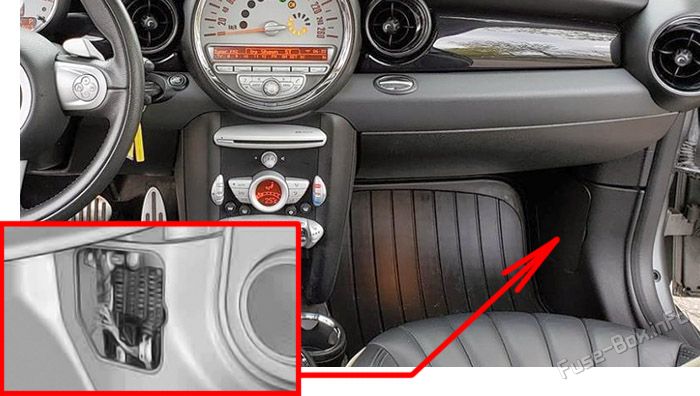

Расположение блока предохранителей
- Это не так.блок предохранителей расположена справа от ножной колодки в боковой обрезке.

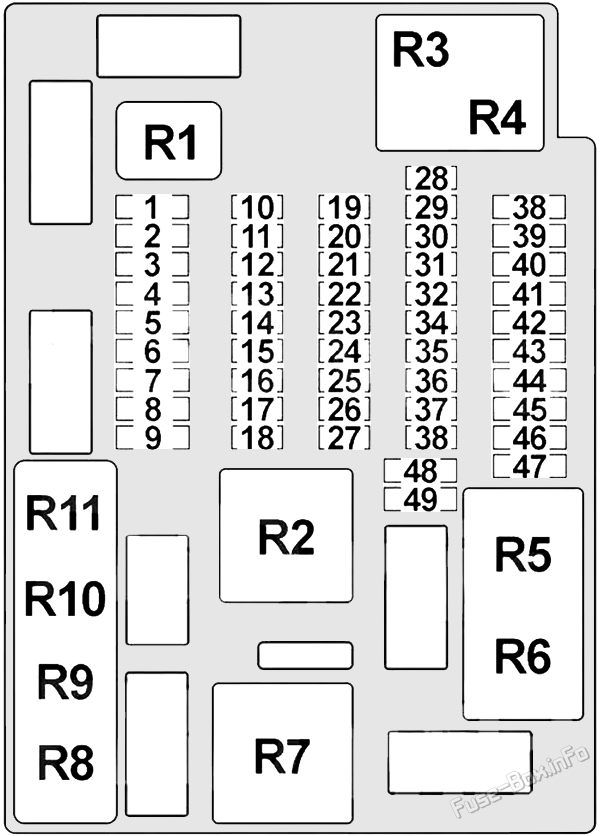

блок предохранителей Схема (2006-2008)
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | - | - |
| 2 | 20A | Сокет прицепа |
| 3 | 30A | Лучший стиральный релей, стиральный насос |
| 4 | 30A | Модуль прицепа |
| 5 | 30A | Модуль " Нога " |
| 6 | 20A | Усилитель |
| 6 | 30A | R57 Преобразованный верхний модуль |
| 7 | 30A | Крыша |
| 8 | 30A | Модуль " Нога " |
| 9 | 15A | Замок системы дверей водителя, замок системы дверей пассажиров, замок центральной системы запирания топливного бака |
| 10 | 10A | Телефон (Базовая табличка,ULF-SBX-H или ULF SBX) или соединитель телефонных переоборудованных упаковок |
| 11 | 10A | Видеомодул, цифровой Tuner US, приемник спутников, цифровой Tuner, навигатор (Япония) |
| 12 | 10A | CD Переменный |
| 13 | 15A | Управление трансмиссией |
| 14 | 10A | Световые лучи, операционная группа крыши, светоотражающее устройство для сочленения с крышей |
| 15 | 10A | Центр переключения рулевой колонки |
| 16 | 5A | Контроль динамической устойчивости (DSC) |
| 17 | 5A | Датчик давления дождливых/головных лучей, регулятор давления в шинах (RDC), Гидравлический переключатель (автоматическая трансмиссия), переключатель положения селекторной линии (автоматическая трансмиссия),DC/DC Тайнер (ручная передача) |
| 18 | 10A | Система отопления/кондиционирования воздуха, связка перчаток |
| 19 | 10A | Группа контроля доступа |
| 20 | 7.5A | Снаружи свернутое зеркало |
| 21 | 10A | MINI Радиостанция " Джойстик " , центральная информационная дисплея (с участием CCC/M-ASK) |
| 22 | 15A | Релейный отверстий заднего проволочного отвода, задний проволочный двигатель |
| 23 | 10A | А/С Релей компрессора |
| 24 | 15A | Ветровой насос для мытья стеклом |
| 25 | 5A | Электрохромный внутренний зеркало заднего вида, переключатель положения селекторной линии (USA, Канада, Австралия) |
| 26 | 7.5A | Сирен с датчиком нажатия на кнопку |
| 27 | 5A | OBD II Сокет |
| 28 | 15A | Замок дверной системы водителя, замок двери пассажирской, замок топливной системы (замок для запирания топливной системы) EU) |
| 29 | 5A | Соединитель телефонных переоборудованных пакетов |
| 30 | 5A | Контроль за удаленностью парка (PDC) |
| 31 | 5A | AUC Сенсор,DC/DC Преобразователь N47:: топливный обогревательный прибор, вспомогательный электроприбор W16:: Электрический вспомогательный обогревательный аппарат, телефонный переоборудованный узел |
| 32 | 7.5A | Переключатель регулировки зеркал, модуль обогрева сидений водителя, модуль отопления сидений пассажиров, зеркало заднего вида электрохромного цвета |
| 33 | 5A | DSC Сенсор |
| 34 | 5A | Система доступа к автомобилям |
| 35 | - | - |
| 36 | 5A | Япония: судоходство |
| 37 | 5A | Дополнительный документ |
| 38 | 30A | Отражатель заднего окна |
| 39 | 30A | Модуль отопления сиденья пассажира |
| 40 | 30A | Модуль отопления сиденья водителя |
| 41 | - | - |
| 42 | 20A | Спереди прикуриватель, Скользкое заднего заряда |
| 43 | 20A | Реле топливного насоса |
| 44 | 20A | Рельеф, центр переключения рулевой колонны |
| 45 | 20A | Радио, центральная информационная дисплея (с CCC/CHAMP) |
| 46 | 20A | Система отопления/обработки воздуха (за исключением IHKA), моторный двигатель (() IHKA), выпускная фаза (() IHKA) |
| 47 | 40A | Модуль " Нога " |
| 48 | 40A | Модуль " Нога " |
| 49 | 40A | Система доступа к автомобилям |

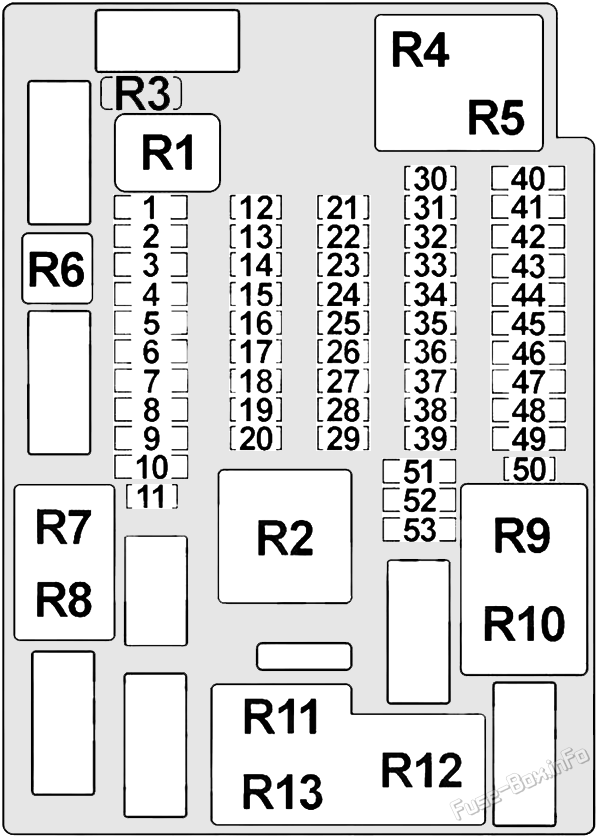

блок предохранителей Схема (2009-2015)
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | - | - |
| 2 | 30A | Лучший стиральный релей, стиральный насос |
| 3 | 30A | Модуль прицепа |
| 4 | 30A | Модуль " Нога " |
| 5 | 20A | 2009:: Усилитель |
| 6 | 30A | Крыша R57 Преобразованный верхний модуль |
| 7 | 20A | Сокет прицепа |
| 8 | 30A | Модуль " Нога " |
| 9 | 30A | Боковой двигатель заднего водителя, боковой двигатель заднего пассажирского двигателя |
| 10 | 30A | R57:: двигатель заднего правого окна |
| 11 | 15A | Замок системы дверей водителя, замок системы дверей пассажиров, центральная замок топливного фланга (Central Flap Flap Flacker) USA) |
| 12 | 5A | 2009-2011: Телефон (Базовая табличка,ULF-SBX-H или ULF SBX) или соединитель телефонных переоборудованных упаковок 2011-2015: Телефон (Базовая табличка,USB Центр) или комбокс |
| 13 | 10A | 2009-2010:: Видеомодулятор, цифровой Tuner US, приемник спутников, цифровой Tuner |
| 13 | 10A | Япония: судоходство |
| 14 | 10A | 2009-2010: CD Переменный |
| 15 | 15A | Управление трансмиссией |
| 16 | 10A | Световые лучи, операционная группа крыши, светоотражающее устройство для сочленения с крышей |
| 17 | 10A | Центр переключения рулевой колонки |
| 18 | 5A | Контроль динамической устойчивости (DSC) |
| 19 | 5A | Датчик давления дождливых/головных лучей, регулятор давления в шинах (RDC), Гидравлический переключатель (автоматическая трансмиссия), переключатель положения селекторной линии (автоматическая трансмиссия),DC/DC Тайнер (ручная передача) |
| 20 | 10A | Система отопления/кондиционирования воздуха, связка перчаток |
| 21 | 10A | Группа контроля доступа |
| 22 | 7.5A | Снаружи свернутое зеркало |
| 23 | 10A | MINI Джойстик, Радио (Radio) 2009-2010), централизованное отображение информации (с CCC/M-ASK) |
| 24 | 10A | А/С Релей компрессора |
| 25 | 15A | Ветровой насос для мытья стеклом |
| 26 | 5A | Электрохромный внутренний зеркало заднего вида, переключатель положения селекторной линии (USA, Канада, Австралия) |
| 27 | 7.5A | Сирен с датчиком нажатия на кнопку |
| 29 | 5A | OBD II Сокет, дополнительный инструмент |
| 30 | 15A | Луч луча высокого луча (Ксенон) |
| 31 | 5A | 2009-2010:: Соединитель телефонных переоборудованных пакетов N47:: топливный обогревательный прибор, вспомогательный электроприбор W16:: Электрический вспомогательный обогревательный аппарат, телефонный переоборудованный узел |
| 32 | 5A | Контроль за удаленностью парка (PDC) |
| 33 | 5A | AUC Сенсор,DC/DC Преобразователь |
| 34 | 7.5A | Переключатель регулировки зеркал, модуль обогрева сидений водителя, модуль отопления сидений пассажиров, зеркало заднего вида электрохромного цвета |
| 35 | 5A | DSC Сенсор |
| 36 | 5A | Система доступа к автомобилям |
| 37 | - | - |
| 38 | 5A | Япония: судоходство |
| 39 | 5A | USB Центр судоходства (Азия) |
| 40 | 30A | Отражатель заднего окна |
| 41 | 30A | Модуль отопления сиденья пассажира |
| 42 | 30A | Модуль отопления сиденья водителя |
| 43 | 20A | Модуль прицепа |
| 43 | 10A | R57:: Контролер по защите от опрокидывания |
| 44 | 20A | Спереди прикуриватель, Скользкое заднего заряда |
| 45 | 20A | Радио, центральная информационная дисплея (с CCC/CHAMP) |
| 46 | 20A | Реле топливного насоса |
| 47 | 20A | Рельеф, центр переключения рулевой колонны |
| 48 | 30A | Система отопления/обработки воздуха (за исключением IHKA), моторный двигатель (() IHKA), выпускная фаза (() IHKA) |
| 49 | 30A/40A | Усилитель/система доступа к автомобилям |
| 50 | 15A | Релейный отверстий заднего протектора |
| 51 | 40A | Система доступа к автомобилям |
| 52 | 40A | Модуль " Нога " |
| 53 | 40A | Модуль " Нога " |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

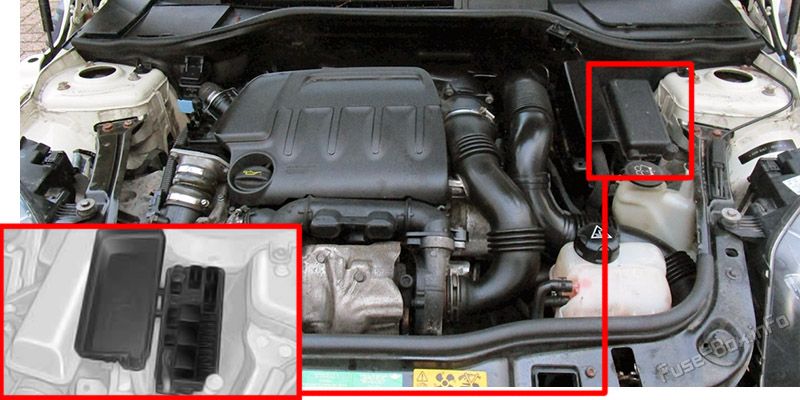

Расположение блока предохранителей
Нажми защелку, чтобы открыть.

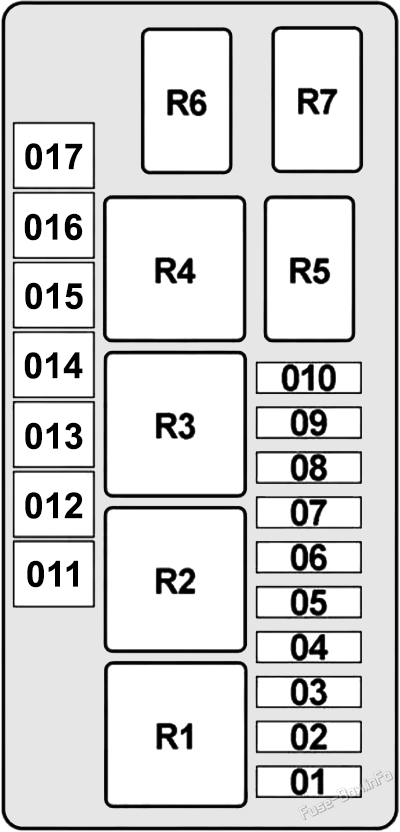

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 5A/7.5A | Электроника (цифровая электроника) DME) Контрольная группа |
| 2 | 25A | N12, N14, N16, N18:: цифровая электроника (электроника) DME) Контрольная группа |
| 3 | 20A | N12, N14, N16, N18:: цифровая электроника (электроника) DME) Контрольный блок, вентиляционный обогревательный релей |
| 4 | 20A | N12, N14, N16, N18:: цифровая электроника (электроника) DME) Контрольная группа |
| 5 | 5A/7.5A | Диагностический модуль для утечек топливных баков, реле электрического вентилятора, реле топливных инжекторов (Cooper S), релей для вальветронных двигателей (за исключением Coper S) |
| 6 | 25A | Контроль динамической устойчивости (DSC) |
| 7 | 7.5A | Релей для вентиляции картерных газов (моторный обогреватель) W16:: Реле для добавления насоса |
| 8 | 30A/40A | Релей электрического вентилятора (электронный вентилятор) |
| 9 | 25A/30A | Проволочный релей No 1 и 2 |
| 10 | 15A/20A | N12, N14 (2006-2015), N16, N18 (2007-2015:: Терминал 15 Relie (электронный блок для пересадки, цифровая электроника () DME) Группа контроля N16, N18 (2006-2007): цифровая электроника (электроника) DME) Контрольная группа W16:: топливный обогреватель, блок для электроники |
| 11 | 40A | Контроль динамической устойчивости (DSC) |
| 12 | 50A | N47:: топливный обогреватель |
| 13 | 30A | 2006-2007:: Контроль динамической устойчивости (A/C.5/54/L.34) DSC) |
| 14 | 50A | N12, N14, N16, N18:: Релей электрического вентилятора No2 (электронный вентилятор, цифровая электроника) DME) Группа контроля W16, N47:: Релей электрического вентилятора No2 (электронно-дизельные электроники (электронико-электроники) DDE) Группа контроля |
| 15 | 50A | Реле для ветрового стекла |
| 16 | - | - |
| 17 | 30A | DC/DC Преобразователь |
| Обратная сторона: | ||
| 1 | - | - |
| 2 | 60A | W16, N47:: Группа предварительного разогретого контроля |
| 3 | 40A | R57: Преобразованный верхний релей No 1 & 2 |
| 4 | 80A | Электромеханическое управление рулевым управлением |
| 5 | - | - |

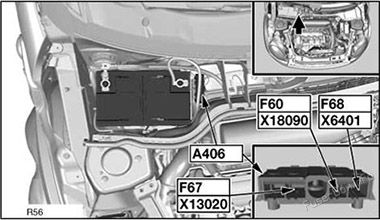

Дополнительные блок предохранителей №1
| № | Ампы | Защитный компонент |
|---|---|---|
| 60 | 125A | Сопоставимость пассажиров блок предохранителей |
| 67 | 150A | Сопоставимость двигателей блок предохранителей |
| 68 | 40A | Купер S: Реле топливных инжекторов кроме Купера С: Вальветронный релей |
| 69 | 100A | N47, W16:: Электрический вспомогательный обогревательный прибор |

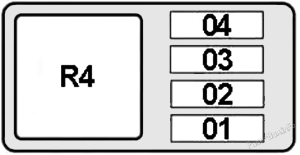

Дополнительные блок предохранителей No2 (дизельное топливо)
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 25A | N47:: цифровая дизельная электроника ( " Digital Disel Electronics " );DDE) Контрольная группа W16:: Привод давления на буйвере (преобразователь давления), клапан дроссельной заслонки, клапан управления объемом, привод на межкоулеровом обводе |
| 2 | 25A | N47:: Переключение клапана на EGR Клапан управления объемом, блок контроля предварительного нагревания, блок контроля за расходом отработавших газов W16:: цифровая дизельная электроника ( " Digital Disel Electronics " );DDE) Контрольная группа |
| 3 | 5A | N47: Релей электрического вентилятора W16:: Реле с присадкой к насосу, релей электрического вентилятора |
| 4 | 5A | Электроника (цифровая электроника) DME) Основной релей |
