В этой статье мы рассматриваем третье поколение MINI Хэтч (Cooper & Couper S, John Cooper Works (Cooper & Couper S, John Cooper Works) JCW), Hardtop, One & One First), изготовленные из 2013 в адрес 2022 (F55/F56/F57). Вот вы найдете блок предохранителей диаграммы MINI Купер 2014, 2015, 2016, 2017, 2018 и 2019, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MINI Cooper (2014-2022)
Содержание
Группа по инструментам блок предохранителей
Расположение блока предохранителей

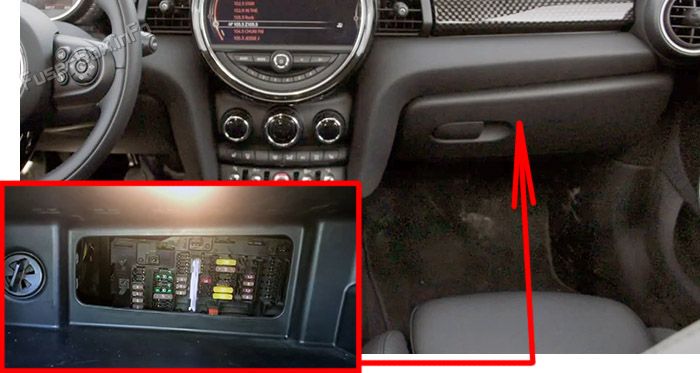

Взрыватели расположены за крышкой в бардачке. Открой бардачок и сними крышку. Информация о типах и местах расположения взрывателей содержится на отдельном листе.

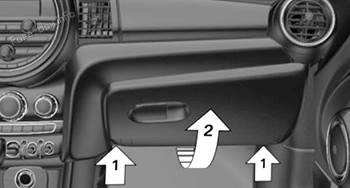

Чтобы получить доступ к большему числу взрывателей, ослабьте два T20 червяк (третьий предел 1) и убрать панель под бардачком.

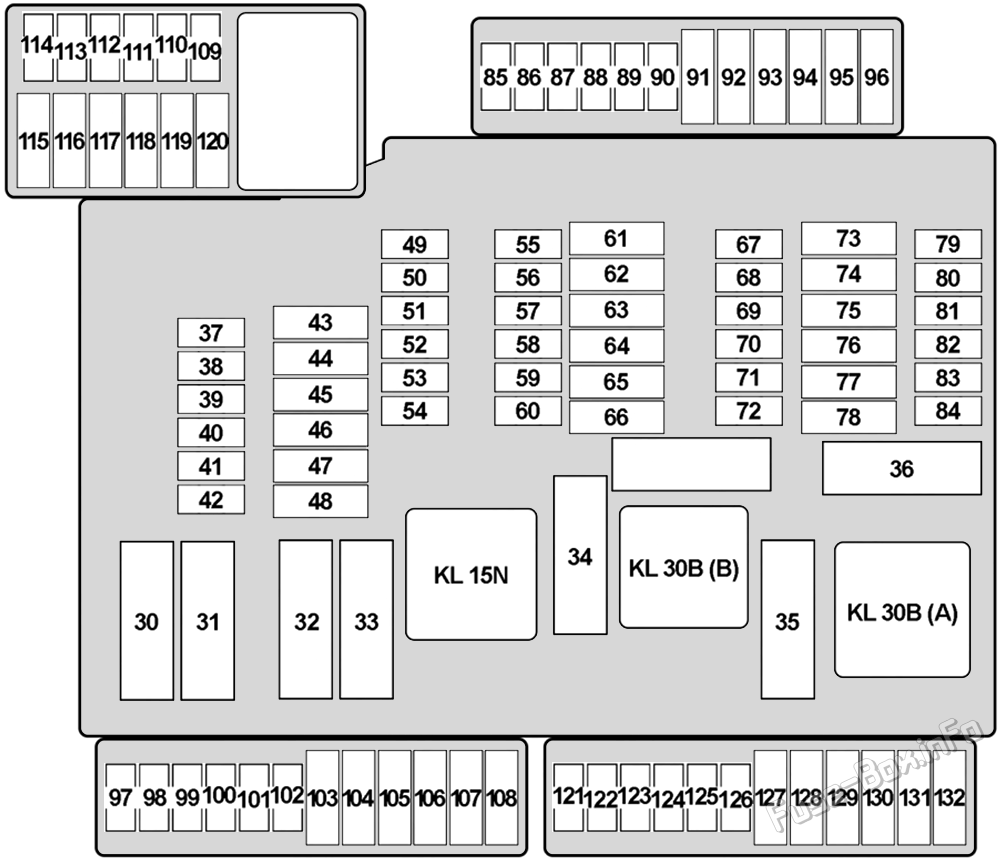

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 30 | - | - |
| 31 | 50A | Подогреваемый ветровой экран |
| 32 | 40A | Регулятор домена кузова |
| 33 | - | - |
| 34 | 40A | Этап вывода |
| 35 | 50A | Регулятор домена кузова |
| 37 | 5A | Тормозной кнопкой |
| 38 | 5A | Сирен с датчиком сигнализации с прицелом, датчиком микроволновой сигнализации для водителей, датчиком микроволновой сигнализации для пассажиров, датчиком задней левой микроволновой волны, датчиком с задней правой микроволновой волной |
| 39 | 5A | Центр функций крыши |
| 40 | 5A | Контроль динамической устойчивости (DSC) |
| 41 | 5A | Группа по контролю за применением приборов |
| 42 | 5A | Удалённый получатель управления |
| 43 | 30A | Центр функций крыши |
| 44 | 20A | 2016-2019:: правая фара |
| 45 | 30A | Контроль динамической устойчивости (DSC) |
| 46 | 5A | Вакуумная утечка |
| 47 | 30A | 2013-2016:: продольное распределение крутящего момента |
| 47 | 20A | 2016-2019:: левый фара |
| 48 | 30A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 49 | 5A | Электрическая пашина, контрольная электроника для электрического вспомогательного обогревательного устройства No 2 |
| 50 | 5A | Радиатор сапёра, датчик атмосферного воздуха |
| 51 | 5A | Вентилятор базового таблички |
| 52 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 53 | 5A | Автоматическое повторное распространение воздуха (AMD) AUC) Датчик |
| 54 | 5A | Электромеханическое управление рулевым управлением |
| 55 | 4A | Перезагрузочная камера, система помощи водителю на основе камеры (Camera Support System) 2013-2015), помощник по вопросам стоянки |
| 56 | 5A | Звуковой генератор автотранспортных средств |
| 57 | - | - |
| 58 | 10A | Кластер переключения рулевой колонки |
| 59 | 5A | 2013-2015:: Система помощи водителю на основе видеокамер |
| 60 | 5A | Факультативная дополнительная система |
| 61 | 20A | Глава подразделения (радио- или навигационной системы) |
| 62 | 5A | Внутреннее освещение, датчик солнечных конденсаций дождя, свет из зеркальных зеркал |
| 63 | 20A | Сокет трейлера, подготовка к скетчу прицепа |
| 64 | 20A | 12В Мощность в сокете (Luggage) |
| 65 | 20A | Передний зажигалочный зажигалочный автомобиль (12V Power Sockete) |
| 66 | 20A | Электроника для контроля за натяжным насосом |
| 67 | 5A/7.5A | Внешние зеркала (передний пассажир) |
| 68 | 5A | Тюхонка,Con Троллер (CON), USB- Хаб,USB Зарядка No 3 |
| 69 | 5A/7.5A | Внешние зеркала (замыкающий блок - дверь водителя) |
| 70 | 5A | Светофорный связной люк, связной фонарь перчатки, задний кнопка на внутренней части задней части крыльев |
| 71 | 7.5A | Группа по контролю за применением приборов |
| 72 | 5A | Отруб электрического вентилятора, интегрированный модуль снабжения (Fan >400W) 2013-2015) |
| 73 | 10A | Задняя часть сиденья водителя с регулировками (блоки поворотов) |
| 74 | 7.5A | Топлив: насос для турбонагнетателя |
| 75 | - | - |
| 76 | 10A | Дизельные двигатели: датчики для твердых частиц дизельных двигателей |
| 76 | 5A | 2013-2017:: Индикатор подушки безопасности |
| 77 | 10A | Сенсор окисла азота после селективного каталитического сокращения ((CHD) SCR) Каталитический преобразователь |
| 78 | 15A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 79 | 5A | Базовая табличка, беспроводной зарядный лоток, беспроводной зарядный аппарат |
| 80 | 5A | Центральный инструмент, централизованное отображение информации, индикаторный сигнал подушки безопасности ((показатель) 2017-2019) |
| 81 | 15A | Управление электронной передачей |
| 82 | 5A | Уровень отбора |
| 83 | 5A/7.5A | Электроника цифровой моторной связи |
| 84 | 5A | Модуль сцепления (ручная передача), блок управления коробкой передач с двойным разбавлением, блок передач с двойным разбавлением |
| 85 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 86 | - | - |
| 87 | 5A | DVD Переменный |
| 88 | - | - |
| 89 | 5A | 2013-2015:: хронометр |
| 90 | - | - |
| 91 | 15A | Активный проект звука |
| 92 | 10A | Факультативная дополнительная система |
| 93 | 40A | Преобразованный: конвертируемый топ-модуль |
| 94 | 5A | Преобразованный: конвертируемый топ-модуль |
| 95 | - | - |
| 96 | 40A | Преобразованный: конвертируемый топ-модуль |
| 97 | 5A | Группа вспомогательного контроля |
| 98 | - | - |
| 99 | - | - |
| 100 | - | - |
| 101 | 5A | ID Читатель, модуль совместного использования автомобилей (CSM) |
| 102 | - | - |
| 103 | 20A | 2013-2016:: правая фара |
| 104 | 20A | 2013-2016:: левый фара |
| 105 | - | - |
| 106 | - | - |
| 107 | 40A | 2013-2017:: Автоматическое спаривание смазочных материалов 2017-2019: Модуль функций веловода |
| 108 | - | - |
| 109 | 5A | Двухстабильный релей |
| 110 | 5A | Двухстабильный релей |
| 111 | 5A | Двухстабильный релей |
| 112 | - | - |
| 113 | - | - |
| 114 | - | - |
| 115 | 5A | Устройства зарядки электроники |
| 116 | - | - |
| 117 | - | - |
| 118 | - | - |
| 119 | 20A | Модуль прицепа, Скет трейлера |
| 120 | 20A | Модуль прицепа, Скет трейлера |
| 121 | 7.5A | USB Зарядка No 4 |
| 122 | - | - |
| 123 | - | - |
| 124 | - | - |
| 125 | - | - |
| 126 | - | - |
| 127 | 30A | Электроника для отопления сидений (основной вариант), модуль сиденья водителя (высокая версия) |
| 128 | 30A | Электроника для обогрева передних пассажирских сидений |
| 129 | 30A | Усилитель HiFi |
| 130 | - | - |
| 131 | 30A | 2015-2019:: продольное распределение крутящего момента |
| 132 | 20A | 12В Мощность в соке No1, 12В мощность в сокете No 2, 12В мощность в сокете No 4 (Luggage) |

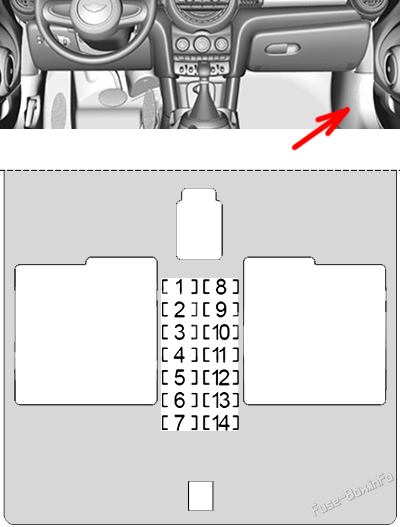

BDC (Координатор домена)
Он расположен в передней пассажирской площадке, расположенной за обрезом.
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 30A | Окно питания (пассенджер) |
| 2 | 30A | Заднее окно (боко водителя) |
| 3 | 20A | 2.11 Замок двери (передний пассажир) |
| 4 | 30A | Окно с мощностью (водитель) |
| 5 | 30A | Отражатель заднего окна |
| 6 | 30A | Заднее окно (пассажирская сторона) |
| 7 | 20A | 2.11 Замок двери (водитель) |
| 8 | - | - |
| 9 | 5A | Легкодействующая группа, блок переключения рулевой колонны, оперативный механизм системы помощи водителю с переключателем предупреждения об опасности |
| 10 | 7.5A | 2014-2019:: Диагностическая сокета |
| 11 | 7.5A | Диагнозная сокета (Sockete) 2013-2014), система отопления/обработки воздуха, модуль функции вегетационного механизма (2017-2019) |
| 12 | 5A | Оценка электроники для открытия без контактного входа, ящик для телематических сообщений, модуль для электронных рук внешних дверей (водитель/пассенджер) |
| 13 | 15A | Рог |
| 14 | 15A | Задняя проволочная и стиральная машина |
