Предохранители и реле Mini Countryman F60 2017-2022
Схемы относятся к указанным годам и вариантам Mini Countryman F60 2017-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mini.
В этой статье мы рассматриваем второе поколение MINI Купер Лэндман () F60), имеется по адресу:2017 чтобы представить. Вот вы найдете блок предохранителей диаграммы MINI Сельский человек 2017, 2018, 2019, 2020, 2021 и 2022, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MINI Countryman 2017-2022
Содержание
Группа по инструментам блок предохранителей
Группа по инструментам блок предохранителей
Расположение блока предохранителей

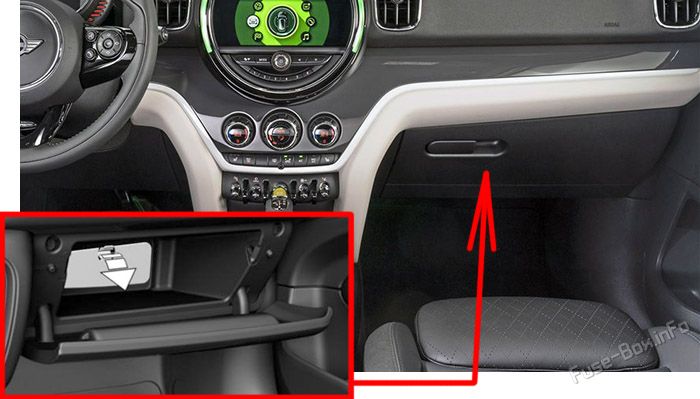

Взрыватели расположены за крышкой в бардачке. Открой бардачок и поверни крышку, стрела. Пластиковые пинцеты и информация о типах и местах расположения взрывателей хранятся в блок предохранителей.

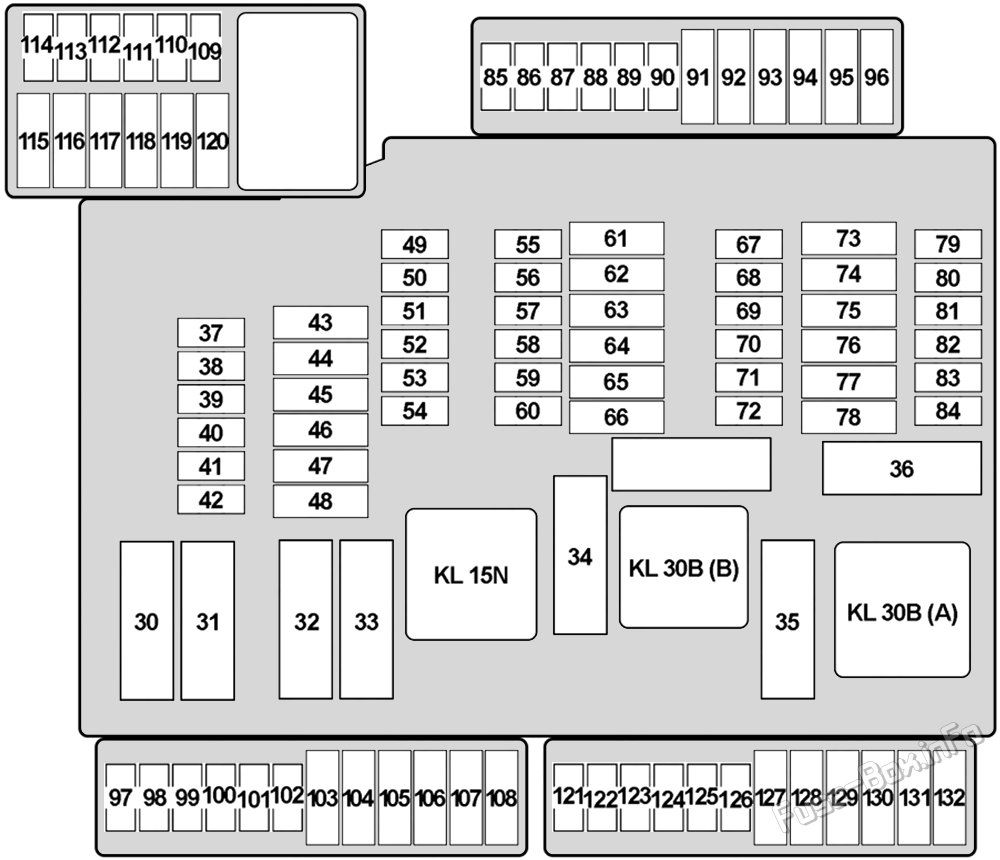

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 30 | - | - |
| 31 | 50A | Подогреваемый ветровой экран |
| 32 | 40A | Регулятор домена кузова |
| 33 | - | - |
| 34 | 40A | Этап вывода |
| 35 | 50A | Регулятор домена кузова |
| 37 | 5A | Тормозной кнопкой |
| 38 | 5A | Сирен с датчиком нажатия на кнопку |
| 39 | 5A | Центр функций крыши (лампочка индикатора движения) |
| 40 | 5A | Контроль динамической устойчивости (DSC) |
| 41 | 5A | Группа по контролю за применением приборов |
| 42 | 5A | Удалённый приемник управления (комфортный доступ, центральная запирательная система, регулятор давления в шинах) |
| 43 | 30A | Центр функций крыши |
| 44 | 20A | Правый свет |
| 45 | 30A/40A | Контроль динамической устойчивости (DSC) |
| 46 | 5A | кроме Купера SE:: Природное обнаружение вакуумной утечки |
| 46 | 10A | Купер SE:: Прессури se d Модуль управления топливными баками. |
| 47 | 20A | Левый фара |
| 48 | 30A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 49 | 5A | Электрическая пашина, контрольная электроника для электрического вспомогательного обогревательного устройства No 2 |
| 50 | 5A | Радиатор " Шатттер " , экологический воздушный катализатор Se nsor (кроме Купера) SE) |
| 51 | 5A | Вентилятор базового таблички |
| 52 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 53 | 5A | Автоматическое повторное распространение воздуха (AMD) AUC) Датчик |
| 54 | 5A | Электромеханическое управление рулевым управлением |
| 55 | 4 | Реверсионная камера, помощник по вопросам стоянки |
| 56 | 5A | кроме Купера SE:: продольное распределение крутящего момента Купер SE Продольное распределение крутящего момента, генератор звука транспортных средств 1 и 2 |
| 57 | - | - |
| 58 | 10A | Кластер переключения рулевой колонки |
| 59 | 5A | Система помощи водителю на основе видеокамер |
| 60 | 5A | Факультативная дополнительная система |
| 61 | 20A | Глава подразделения (радио- или навигационной системы) |
| 62 | 5A | Внутреннее освещение, датчик солнечных конденсаций дождя, свет из ванити-зеррора, третья полоса сидений |
| 63 | 20A | Сокет прицепа |
| 64 | - | - |
| 65 | 20A | Передний зажигалочный зажигалочный автомобиль (12 В пояса питания) |
| 66 | 20A | Электроника для контроля за натяжным насосом |
| 67 | 5A | Внешние зеркала (передний пассажир) |
| 68 | 5A | Тюхонка,Con Троллер (CON), USB- Хаб,USB Зарядка No 3 |
| 69 | 5A | Внешние зеркала (замыкающий блок - дверь водителя) |
| 70 | 5A | Светофорный связной люк, связной фонарь перчатки, задний кнопка на внутренней части задней части крыльев |
| 71 | 7.5A | Группа по контролю за применением приборов |
| 72 | 5A | Фанер 400W>: Отруб электрического вентилятора Вентилятор >400W: интегрированный модуль снабжения |
| 73 | 10A | 6.11.4 Регулировочный блок клапана задней панели сиденья водителя, блок опоры для крепления бортовой панели, переключатель для регулировки спинки сиденья водителя |
| 74 | 7.5A | Горючее:Tu насос для охладителя (Rboagendy) TU) |
| 75 | 10A | 6.11.6 Регулировочный блок клапана передней части пассажирского сиденья, блок опорного клапана переднего пассажирского люмба, переключатель задней части сиденья |
| 76 | 10A | Дизельные двигатели: датчики для твердых частиц дизельных двигателей |
| 77 | 10A | Сенсор окисла азота после селективного каталитического сокращения ((CHD) SCR) Каталитический преобразователь |
| 78 | 15A | Селективное каталитическое сокращение (средний уровень) SCR) Контрольная группа |
| 79 | 5A | Базовая табличка, беспроводной зарядный лоток, беспроводной зарядный аппарат |
| 80 | 5A | Центральный инструмент, централизованное отображение информации |
| 81 | 15A | Управление электронной передачей |
| 82 | 5A | Уровень отбора |
| 83 | 7.5A | Горючее: цифровая электроника |
| 84 | 5A | Модуль сцепления (ручная передача), блок управления коробкой передач с двойным разбавлением, блок передач с двойным разбавлением |
| 85 | 5A | Электрохромное внутреннее зеркало заднего вида |
| 86 | - | - |
| 87 | - | - |
| 88 | - | - |
| 89 | - | - |
| 90 | - | - |
| 91 | 15A | Активный проект звука |
| 92 | 10A | Факультативная дополнительная система |
| 93 | - | - |
| 94 | - | - |
| 95 | 30A | Блок переключения передач на боковой механизм переднего пассажирского сиденья |
| 96 | 10A | Замок с бутафорией/ |
| 97 | - | - |
| 98 | 5A | Подготовка функции высокого уровня |
| 99 | - | - |
| 100 | 5A | Купер SE:: Группа по аккумуляторным батареям большой мощности |
| 101 | 5A | ID Читатель, модуль совместного использования автомобилей (CSM) |
| 102 | - | - |
| 103 | 20A | Правый свет |
| 104 | 20A | Левый фара |
| 105 | - | - |
| 106 | - | - |
| 107 | 40A | 2017:: Автоматическое спаривание смазочных материалов 2018-2022: Модуль функций веловода |
| 108 | - | - |
| 109 | 5A | Двухстабильный релей |
| 110 | 5A | Двухстабильный релей |
| 111 | 5A | Двухстабильный релей |
| 112 | - | - |
| 113 | - | - |
| 114 | - | - |
| 115 | 5A | Купер SE:: Установочная зарядка электроники |
| 116 | - | - |
| 117 | - | - |
| 118 | - | - |
| 119 | 20A | Модуль прицепа, Скет трейлера |
| 120 | 20A | Модуль прицепа, Скет трейлера |
| 121 | 7.5A | USB Зарядка No 4 (задний) |
| 122 | 5A | Гасгенератор для установки на аккумуляторной батарее |
| 123 | 5A | Электрический компрессор A/C, электрический вспомогательный обогревательный прибор |
| 124 | 10A | Купер SE:: электротехника |
| 125 | - | - |
| 126 | - | - |
| 127 | 30A | Электроника для отопления сидений (основной вариант), модуль сиденья водителя (высокая версия) |
| 128 | 30A | Электроника для обогрева передних пассажирских сидений |
| 129 | 30A | Усилитель HiFi |
| 130 | 10A | Купер SE:: Охлаждающий насос 2 в низкотемпературном диапазоне |
| 131 | 30A | Купер SE:: Перевозка нефтяного насоса, продольное распределение крутящего момента кроме Купера SE:: продольное распределение крутящего момента |
| 132 | 20A | 12В Мощность в сокете No1, 12В мощность в сокете No 2 (2017-2018), 12В мощность в сокете No 4 (Luggage) |
BDC (Координатор домена)

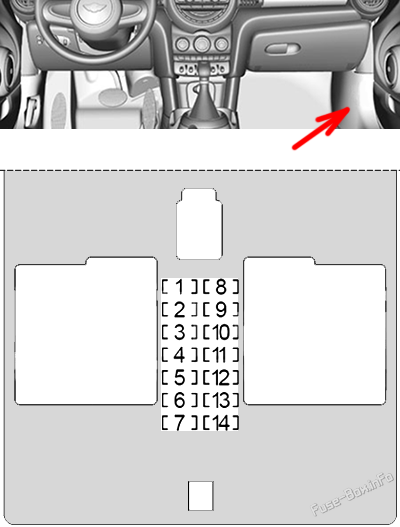

Он расположен в передней пассажирской площадке, расположенной за обрезом.
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 30A | Окно подачи энергии пассажира |
| 2 | 30A | Боковое окно мощности заднего водителя |
| 3 | 20A | Замок передней пассажирской двери |
| 4 | 30A | Окно мощности водителя |
| 5 | 30A | Отражатель заднего окна |
| 6 | 30A | Окно задней стороны мощности пассажира |
| 7 | 20A | Замок двери водителя |
| 8 | - | - |
| 9 | 5A | Легкодействующая группа, блок переключения рулевой колонны, оперативный механизм системы помощи водителю с переключателем предупреждения об опасности |
| 10 | 7.5A | Диагнозная сокета |
| 11 | 7.5A | Система отопления/обработки воздуха, модуль функции веловода |
| 12 | 5A | Оценка электроники для открытия без контактного входа, ящик для телематических сообщений, модуль для электронных рук внешних дверей (водитель/пассенджер) |
| 13 | 15A | Рог |
| 14 | 15A | Задняя проволочная и стиральная машина |
Дополнительные блок предохранителей es расположены в транспортном средстве. В случае сбоя обратитесь в сервисный центр или в другой квалифицированный сервисный центр или в ремонтную лавку.
Изготовитель транспортного средства рекомендует, чтобы вы имели сервисный центр для дилеров или другой квалифицированный сервисный центр или ремонтную мастерскую для замены взрывателей.
