Предохранители и реле Mini Countryman Paceman R60 R61 2010-2016
Схемы относятся к указанным годам и вариантам Mini Countryman Paceman R60 R61 2010-2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mini.
В этой статье мы рассматриваем первое поколение MINI Купер Лэндман () R60) и Пейсмэн (R61), изготовленные из 2010 в адрес 2016. Вот вы найдете блок предохранителей диаграммы MINI Сельский человек 2010, 2011, 2012, 2013, 2014, 2015 и 2016, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MINI Countryman & Paceman (R60/R61)
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

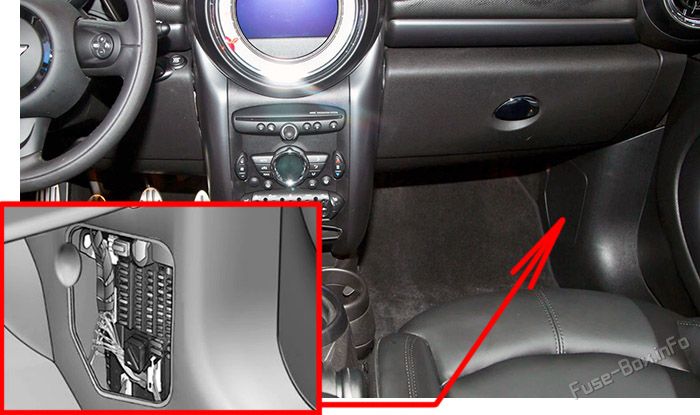

Расположение блока предохранителей
- Это не так.блок предохранителей расположена справа от ножной колодки в боковой обрезке.

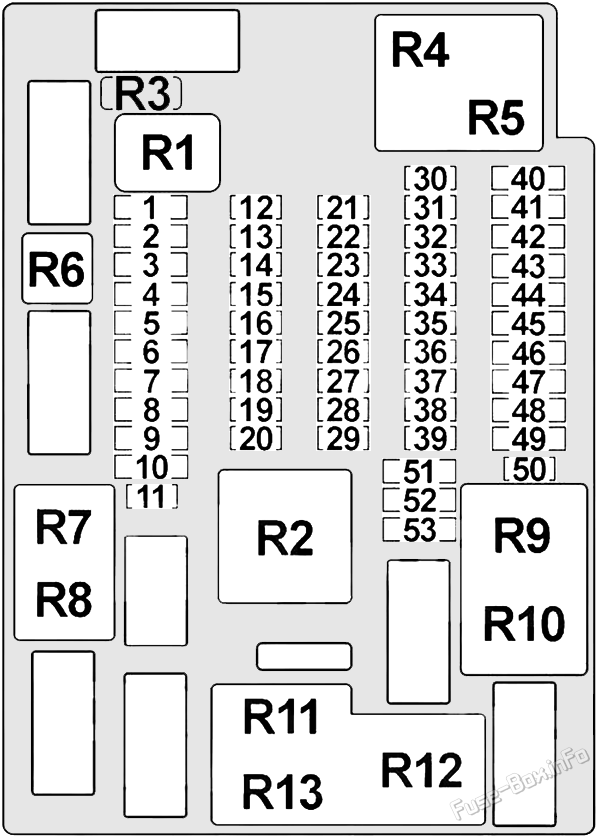

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | - | - |
| 2 | 30A | Лучший стиральный релей, стиральный насос |
| 3 | 30A | Модуль прицепа |
| 4 | 30A | Модуль " Нога " |
| 5 | - | - |
| 6 | 30A | Крыша |
| 7 | 20A | Сокет прицепа |
| 8 | 30A | Модуль " Нога " |
| 9 | 30A | Автомобиль с боковым окном заднего водителя, двигатель с боковым окном заднего пассажира |
| 10 | 30A | Автомобиль с боковым окном заднего водителя, двигатель с боковым окном заднего пассажира |
| 11 | 15A | Замок системы дверей водителя, замок системы дверей пассажиров, центральная замок топливного фланга (Central Flap Flap Flacker) USA) |
| 12 | 5A | Телефон (Базовая табличка,USB Центр) или комбокс |
| 13 | 10A | Япония: судоходство |
| 14 | 10A | Блок переключателя дверей водителя, боковая сторона водителя снаружи зеркала |
| 15 | 15A | Управление трансмиссией |
| 16 | 10A | Лайт спереди, зеркало с изобразительным покрытием, операционная группа крыши, связной свет с луком |
| 17 | 10A | Центр переключения рулевой колонки |
| 18 | 5A | Контроль динамической устойчивости (DSC) |
| 19 | 5A | Датчик давления дождливых/головных лучей, регулятор давления в шинах (RDC), Гидравлический переключатель, переключатель положения |
| 20 | 10A | Система отопления/кондиционирования воздуха, связка перчаток |
| 21 | 10A | Группа контроля доступа |
| 22 | 7.5A | Снаружи Зеркало-Внутреннее Пассажирская сторона снаружи зеркала |
| 23 | 10A | MINI Джойстик, центральная информационная дисплея |
| 24 | 10A | А/С Релей компрессора |
| 25 | 15A | Ветровой насос для мытья стеклом |
| 26 | 5A | Электрохромный внутренний зеркало заднего вида, переключатель положения селекторной линии (USA, Канада, Австралия) |
| 27 | 7.5A | Сирен с датчиком нажатия на кнопку |
| 28 | 15A | Замок двери водителя, замок двери пассажира, замок боковой системы заднего водителя (странец), замок боковой системы заднего пассажира (странец), замок топливного фланга (кантральный блокировочный двигатель) (замок заднего пассажира) EU) |
| 29 | 5A | OBD-II Сокет, дополнительный инструмент |
| 30 | - | - |
| 31 | 5A | N47:: топливный обогревательный прибор, вспомогательный электроприбор W16:: Электрический вспомогательный обогревательный аппарат, телефонный переоборудованный узел |
| 32 | 5A | Контроль за удаленностью парка (PDC) |
| 33 | 5A | AUC Сенсор,DC/DC Преобразователь |
| 34 | 7.5A | Переключатель регулировки зеркал, модуль обогрева сидений водителя, модуль отопления сидений пассажиров, зеркало заднего вида электрохромного цвета |
| 35 | 5A | DSC Сенсор |
| 36 | 5A | Система доступа к автомобилям |
| 37 | - | - |
| 38 | 5A | Япония: судоходство |
| 39 | - | - |
| 40 | 30A | Отражатель заднего окна |
| 41 | 30A | Модуль отопления сиденья пассажира |
| 42 | 30A | Модуль отопления сиденья водителя |
| 43 | 20A | Модуль прицепа |
| 44 | 20A | Спереди прикуриватель, Скользкое заднего заряда |
| 45 | 20A | Радио, центральная информационная дисплея (с CCC/CHAMP) |
| 46 | 20A | Реле топливного насоса |
| 47 | 20A | Рельеф, центр переключения рулевой колонны |
| 48 | 30A | Система отопления/обработки воздуха (за исключением IHKA), моторный двигатель (() IHKA), выпускная фаза (() IHKA) |
| 49 | 30A | Усилитель |
| 50 | 15A | Задний проволочный двигатель |
| 51 | 40A | Система доступа к автомобилям |
| 52 | 40A | Модуль " Нога " |
| 53 | 40A | Модуль " Нога " |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

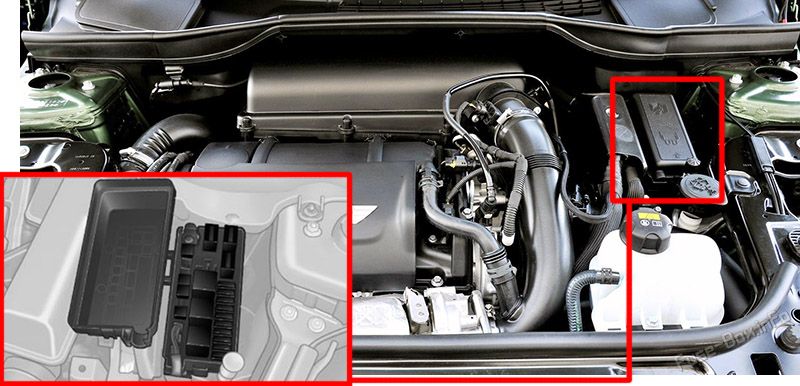

Расположение блока предохранителей
Нажмите на замок, чтобы открыть.

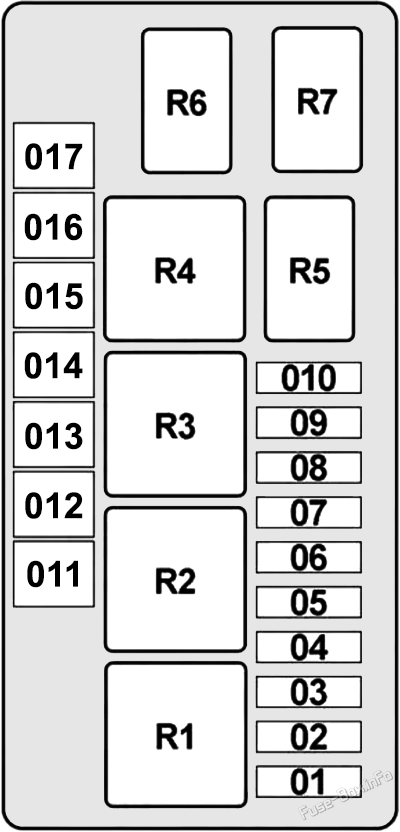

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 7.5A | Электроника (цифровая электроника) DME) Контрольная группа |
| 2 | 25A | Электроника (цифровая электроника) DME) Контрольная группа |
| 3 | 20A | Электроника (цифровая электроника) DME) Контрольный блок, вентиляционный обогревательный релей |
| 4 | 20A | Электроника (цифровая электроника) DME) Контрольная группа |
| 5 | 7.5A | Диагностический модуль для утечек топливных баков, релей электрического вентилятора, релей для топливных инжекторов (Cooper S), релей для вальветронных двигателей (Valvetronic Relay) N18, за исключением Купера С) |
| 6 | 25A | Контроль динамической устойчивости (DSC) |
| 7 | 7.5A | Релей для вентиляции картерных газов (моторный обогреватель) |
| 8 | 40A | Релей электрического вентилятора (электронный вентилятор) |
| 9 | 30A | Проволочный релей No 1 и 2 |
| 10 | 15A | Терминал 15 Relie (электронный блок для пересадки, цифровая электроника (DME) Группа контроля |
| 11 | 40A | Контроль динамической устойчивости (DSC) |
| 12 | 50A | Дизельные двигатели: топливный обогреватель |
| 13 | - | - |
| 14 | 50A | Релей электроэнергией No 2 (электронно-моторная электроника (электронико-электроника) DME) Группа контроля |
| 15 | 50A | Реле для ветрового стекла |
| 16 | - | - |
| 17 | 30A | DC/DC Преобразователь |
| Сзади: | ||
| 1 | - | - |
| 2 | 60A | Дизельные двигатели: блок предварительного разогретого управления |
| 3 | - | - |
| 4 | 80A | Электромеханическое управление рулевым управлением |
| 5 | - | - |
