Предохранители и реле Mini Coupe Roadster R58 R59 2012-2015
Схемы относятся к указанным годам и вариантам Mini Coupe Roadster R58 R59 2012-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mini.
MINI Куп (cupe) R58)/ " Роудстер " ( " Роудстер " ) R59) был изготовлен из 2011 в адрес 2016. Вот вы найдете блок предохранителей диаграммы MINI Купей и ручной куп 2011, 2012, 2013, 2014, 2015 и 2016, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей MINI Coupe / Roadster
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

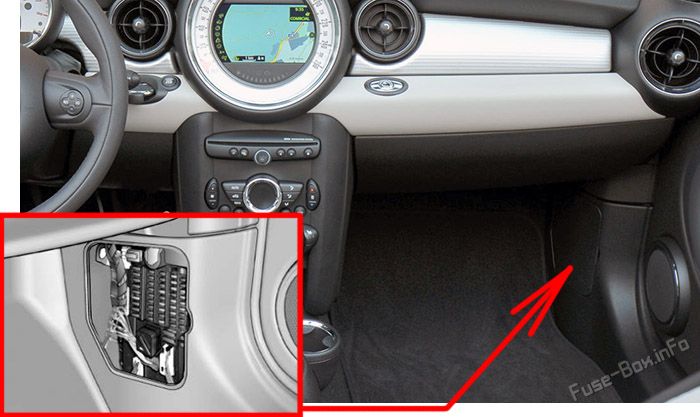

Расположение блока предохранителей
- Это не так.блок предохранителей расположена справа от ножной колодки в боковой обрезке.

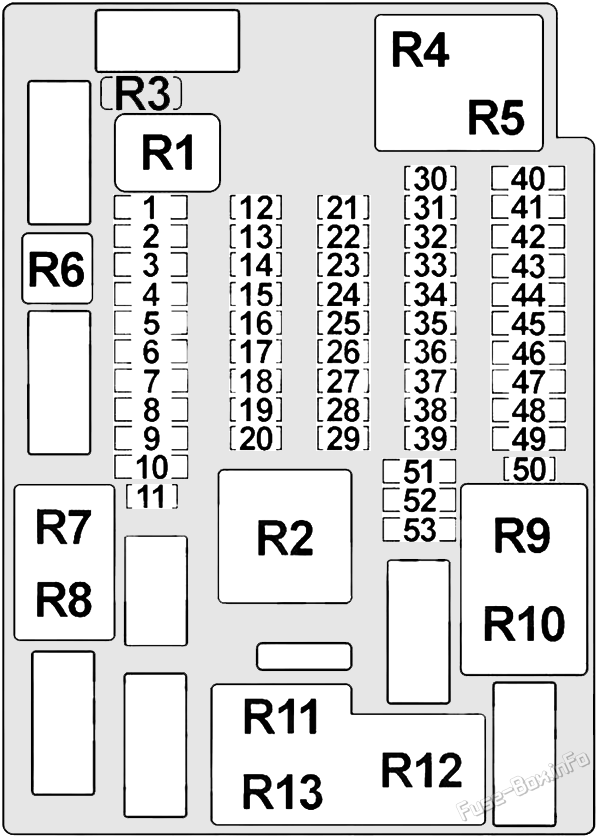

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | - | - |
| 2 | 30A | Лучший стиральный релей, стиральный насос |
| 3 | 30A | Модуль прицепа |
| 4 | 30A | Модуль " Нога " |
| 5 | - | - |
| 6 | 30A | Преобразованный верхний модуль |
| 7 | 20A | Сокет прицепа |
| 8 | 30A | Модуль " Нога " |
| 9 | - | - |
| 10 | 10A | Задний споллер |
| 11 | 15A | Замок системы дверей водителя, замок системы дверей пассажиров, центральная замок топливного фланга (Central Flap Flap Flacker) USA) |
| 12 | 5A | Телефон (Базовая табличка,USB Центр) или комбокс |
| 13 | 10A | Япония: судоходство |
| 14 | - | - |
| 15 | 15A | Управление трансмиссией |
| 16 | 10A | Световые лучи, операционная группа крыши, светоотражающее устройство для сочленения с крышей |
| 17 | 10A | Центр переключения рулевой колонки |
| 18 | 5A | Контроль динамической устойчивости (DSC) |
| 19 | 5A | Датчик давления дождливых/головных лучей, регулятор давления в шинах (RDC), Гидравлический переключатель (автоматическая трансмиссия), переключатель положения селекторной линии (автоматическая трансмиссия),DC/DC Тайнер (ручная передача) |
| 20 | 10A | Система отопления/кондиционирования воздуха, связка перчаток |
| 21 | 10A | Группа контроля доступа |
| 22 | 7.5A | Снаружи свернутое зеркало |
| 23 | 10A | MINI Джойстик, центральная информационная дисплея (с CCC/M-ASK) |
| 24 | 10A | А/С Релей компрессора |
| 25 | 15A | Ветровой насос для мытья стеклом |
| 26 | 5A | Электрохромный внутренний зеркало заднего вида, переключатель положения селекторной линии (USA, Канада, Австралия) |
| 27 | 7.5A | Сирен с датчиком нажатия на кнопку |
| 28 | 15A | Замок дверной системы водителя, замок двери пассажирской, замок топливной системы (замок для запирания топливной системы) EU) |
| 29 | 5A | OBD II Сокет, дополнительный инструмент |
| 30 | - | - |
| 31 | 5A | N47:: топливный обогревательный прибор, вспомогательный электроприбор W16:: Электрический вспомогательный обогревательный аппарат, телефонный переоборудованный узел |
| 32 | 5A | Контроль за удаленностью парка (PDC) |
| 33 | 5A | AUC Сенсор,DC/DC Преобразователь |
| 34 | 7.5A | Переключатель регулировки зеркал, модуль обогрева сидений водителя, модуль отопления сидений пассажиров, зеркало заднего вида электрохромного цвета |
| 35 | 5A | DSC Сенсор |
| 36 | 5A | Система доступа к автомобилям |
| 37 | - | - |
| 38 | 5A | Япония: судоходство |
| 39 | 5A | USB Центр судоходства (Азия) |
| 40 | 30A | Отражатель заднего окна |
| 41 | 30A | Модуль отопления сиденья пассажира |
| 42 | 30A | Модуль отопления сиденья водителя |
| 43 | 10A/20A | Регулятор защиты от опрокидывания/модуль прицепа |
| 44 | 20A | Спереди прикуриватель, Скользкое заднего заряда |
| 45 | 20A | Радио, центральная информационная дисплея (с CCC/CHAMP) |
| 46 | 20A | Реле топливного насоса |
| 47 | 20A | Рельеф, центр переключения рулевой колонны |
| 48 | 30A | Система отопления/обработки воздуха (за исключением IHKA), моторный двигатель (() IHKA), выпускная фаза (() IHKA) |
| 49 | 30A | Усилитель |
| 50 | - | - |
| 51 | 40A | Система доступа к автомобилям |
| 52 | 40A | Модуль " Нога " |
| 53 | 40A | Модуль " Нога " |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

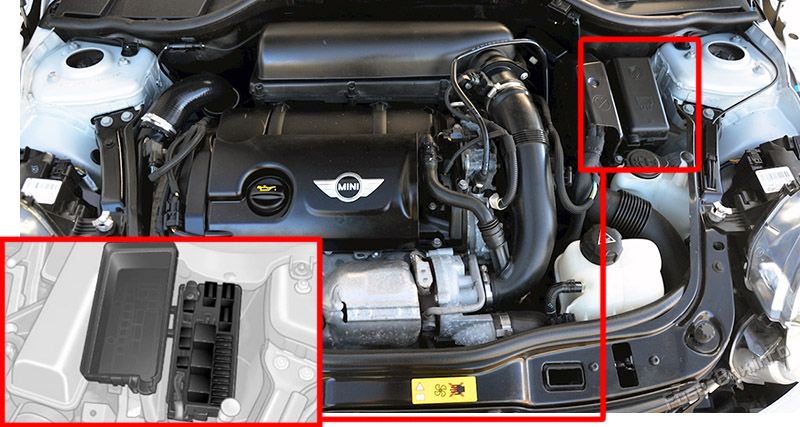

Расположение блока предохранителей
Нажмите на замок, чтобы открыть.

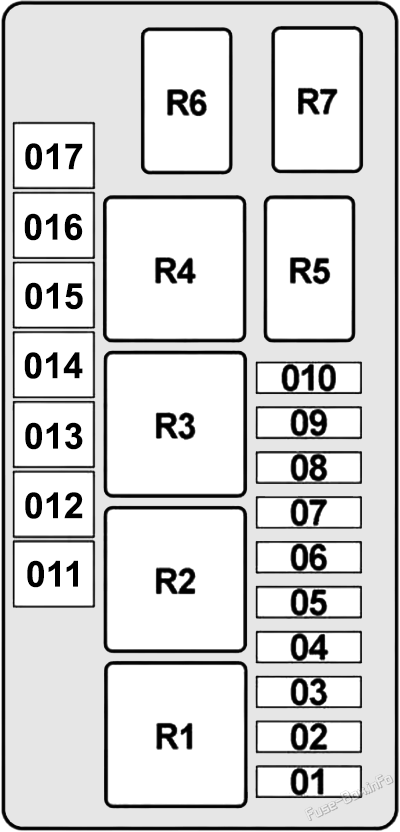

Схема блока предохранителей
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 7.5A | Электроника (цифровая электроника) DME) Контрольная группа |
| 2 | 25A | Электроника (цифровая электроника) DME) Контрольная группа |
| 3 | 20A | Электроника (цифровая электроника) DME) Контрольный блок, вентиляционный обогревательный релей |
| 4 | 20A | Электроника (цифровая электроника) DME) Контрольная группа |
| 5 | 7.5A | Диагностический модуль для утечек топливных баков, релей электрического вентилятора, релей для топливных инжекторов (Cooper S), релей для вальветронных двигателей (Valvetronic Relay) N18, за исключением Купера С) |
| 6 | 25A | Контроль динамической устойчивости (DSC) |
| 7 | 7.5A | Релей для вентиляции картерных газов (моторный обогреватель) |
| 8 | 40A | Релей электрического вентилятора (электронный вентилятор) |
| 9 | 30A | Проволочный релей No 1 & No2 |
| 10 | 15A | Терминал 15 Relie (электронный блок для пересадки, цифровая электроника (DME) Группа контроля |
| 11 | 40A | Контроль динамической устойчивости (DSC) |
| 12 | - | - |
| 13 | - | - |
| 14 | 50A | Релей электроэнергией No 2 (электронно-моторная электроника (электронико-электроника) DME) Группа контроля |
| 15 | 50A | Реле для ветрового стекла |
| 16 | - | - |
| 17 | 30A | DC/DC Преобразователь |
| Обратная сторона: | ||
| 1 | - | - |
| 2 | - | - |
| 3 | 40A | R59: Преобразованный верхний релей No1 & No2 |
| 4 | 80A | Электромеханическое управление рулевым управлением |
| 5 | - | - |
| Реле | ||
| R1 | Горючее: цифровая электроника (электроника) DME) | |
| R2 | Вентиляционный обогреватель картерного устройства | |
| R3 | Электрический вентилятор | |
| R4 | Электрический вентилятор (No2) | |
| R5 | Терминал 15 | |
| R6 | Включено/выключено моторное устройство | |
| R7 | Быстрый/медленный мотор | |
| R | Дизельные двигатели: топливный обогреватель |

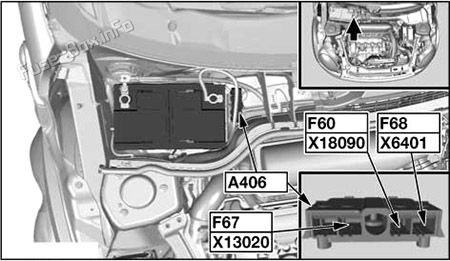

Дополнительные блок предохранителей №1
| № | Ампы | Защитный компонент |
|---|---|---|
| 60 | 125A | Сопоставимость пассажиров блок предохранителей |
| 67 | 150A | Сопоставимость двигателей блок предохранителей |
| 68 | 40A | Купер S: Реле топливных инжекторов кроме Купера С: Вальветронный релей |
| 69 | 100A | N47, W16:: Электрический вспомогательный обогревательный прибор |

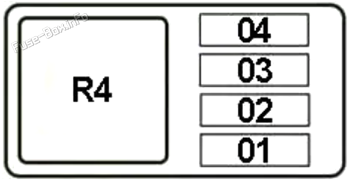

Дополнительные блок предохранителей No2 (дизельное топливо)
| № | Ампы | Защитный компонент |
|---|---|---|
| 1 | 25A | Электроника цифровой дизельной системы (DDE) Контрольная группа |
| 2 | 25A | Переменный клапан для EGR Клапан управления объемом, блок контроля предварительного нагревания, блок контроля за расходом отработавших газов |
| 3 | 5A | Релей электрического вентилятора |
| 4 | 5A | Электроника (цифровая электроника) DME) Основной релей |
| R4 | Электроника цифровой дизельной системы (DDE) Перезагрузка |
