Предохранители и реле Mitsubishi Colt (Z30, 2005-2012)
Схемы относятся к указанным годам и вариантам Mitsubishi Colt (Z30, 2005-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi Colt 2005-2012 гг.
Предохранитель прикуривателя (розетки) в Mitsubishi Colt Это предохранитель №25 (гнездо для принадлежностей) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

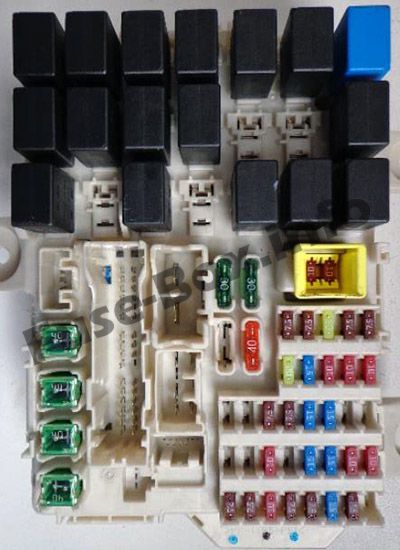

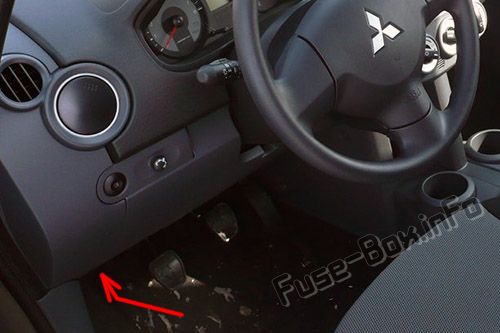

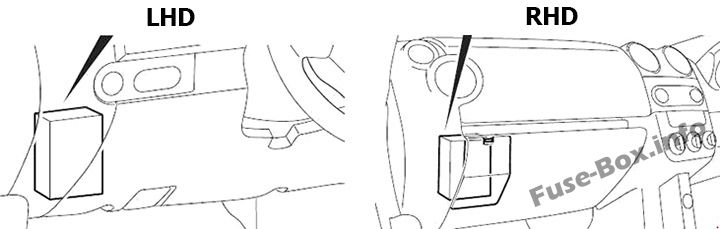

Расположение блока предохранителей
Блок предохранителей расположен в панели приборов (с левой стороны).

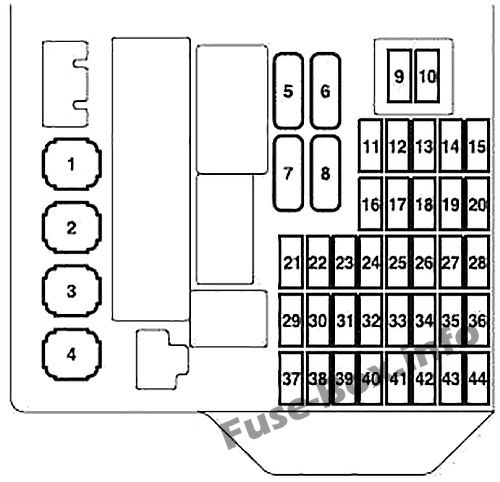

Схема блока предохранителей
| № | Amp | Функция |
|---|---|---|
| 1 | 40 | Замок зажигания |
| 2 | 40 | Электрическая оконная система |
| 3 | 40 | Вентилятор радиатора |
| 4 | 40 | Автоматическая механическая коробка передач |
| 5 | 30 | Демистер |
| 6 | 30 | Сиденье с подогревом |
| 7 | — | — |
| 8 | 40 | Обогреватель |
| 9 | 10 | Радио |
| 10 | 10 | Комнатная лампа |
| 11 | 7.5 | Обогрев наружного зеркала заднего вида |
| 12 | 7.5 | Электронный модуль управления |
| 13 | 20 | Дворники |
| 14 | 7.5 | Задний фонарь (правый) |
| 15 | 7.5 | Задний фонарь (левый) |
| 16 | 20 | Двигатель |
| 17 | 15 | Топливный насос |
| 18 | 10 | Horn |
| 19 | 10 | Фара дальнего света (левая) |
| 20 | 10 | Фара дальнего света (правая) |
| 21 | — | — |
| 22 | — | — |
| 23 | 7.5 | Наружные зеркала заднего вида |
| 24 | 7.5 | Задний противотуманный фонарь |
| 25 | 15 | Розетка для аксессуаров |
| 26 | 15 | Стеклоочиститель заднего стекла |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 10 | Мигалка, предупреждающая об опасности |
| 32 | — | — |
| 33 | 15 | Дверные замки |
| 34 | 15 | Передние противотуманные фары |
| 35 | 10 | Фара ближнего света (левая) |
| 36 | 10 | Фара ближнего света (правая) |
| 37 | 7.5 | Фонарь заднего хода |
| 38 | 7.5 | Контроль двигателя |
| 39 | 10 | Катушка зажигания |
| 40 | 7.5 | Измерять |
| 41 | 7.5 | Реле |
| 42 | 15 | Стоп-сигналы |
| 43 | 7.5 | Кондиционирование воздуха |
| 44 | — | — |

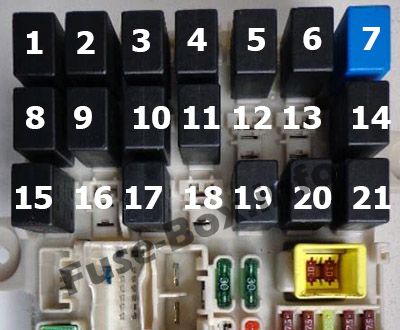

Реле
| № | Реле |
|---|---|
| 1 | Реле стеклоподъемников |
| 2 | Реле звукового сигнала |
| 3 | — |
| 4 | Реле задних противотуманных фар |
| 5 | Реле стартера |
| 6 | Реле управления двигателем |
| 7 | — |
| 8 | — |
| 9 | Реле противотуманных фар |
| 10 | Реле вентилятора отопителя |
| 11 | — |
| 12 | Реле управления коробкой передач |
| 13 | Разъем питания для дополнительного оборудования |
| 14 | — |
| 15 | — |
| 16 | Реле шайб |
| 17 | Реле обогрева заднего стекла |
| 18 | Реле обогрева сиденья |
| 19 | Реле ближнего света фар |
| 20 | Реле дальнего света фар |
| 21 | — |
Блок предохранителей в моторном отсеке

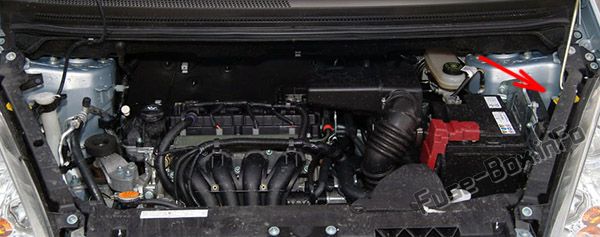

Расположение блока предохранителей
Схема блока предохранителей
| № | Amp | Схема |
|---|---|---|
| 1 | 120A | Блок предохранителей/реле панели приборов |
| 2 | 120А/175А | Генератор |
| З | 40А | АБС/ЭСП |
| 4 | 60A | Усилитель руля |
| 5 | 30A | АБС/ЭСП |
| 6 | 80A | Блок предохранителей/реле панели приборов |
