Предохранители и реле Mitsubishi Delica / L400 / Space Gear (1995-2007)
Схемы относятся к указанным годам и вариантам Mitsubishi Delica / L400 / Space Gear (1995-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Расположение предохранителей Mitsubishi Delica / L400 / Space Gear 1995-2007 гг.
Предохранители прикуривателя (розетки) в Mitsubishi Delica / L400 / Space Gear Это предохранители № 3 (прикуриватель) и № 16 (гнездо для аксессуаров) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

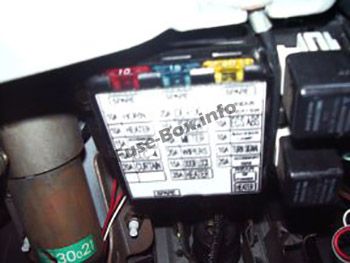

Расположение блока предохранителей
Блок предохранителей находится под приборной панелью.

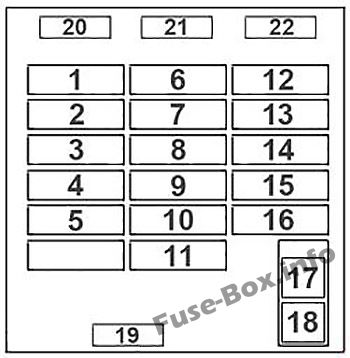

Схема блока предохранителей
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Horn |
| 2 | 10 | Реле нагревателя |
| 3 | 15 | Зажигалка |
| 4 | 10 | Автоматическая коробка передач с электроуправлением (вариант комплектации) |
| 5 | 20 | Занавес (вариант комплектации) |
| 6 | 20 | Обогреватель |
| 7 | 15 | Подогрев сидений (вариант комплектации) royal превосходит |
| 8 | 10 | метр |
| 9 | 20 | щетка стеклоочистителя |
| 10 | 15 | ETACS — Электронная система полного управления автомобилем, центральный замок |
| 11 | 25 | Обогреватель |
| 12 | 20 | Задний обогреватель (вариант комплектации) |
| 13 | 10 | ECS/ABS (вариант исполнения) |
| 14 | 10 | Резервная лампа |
| 15 | 10 | Индикаторы |
| 16 | 20 | Розетка для аксессуаров |
| 17 | - | Обогреватель |
| 18 | - | Обогреватель |
| 19 | - | Запасные предохранители |
| 20 | - | Запасные предохранители |
| 21 | - | Запасные предохранители |
| 22 | - | Запасные предохранители |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

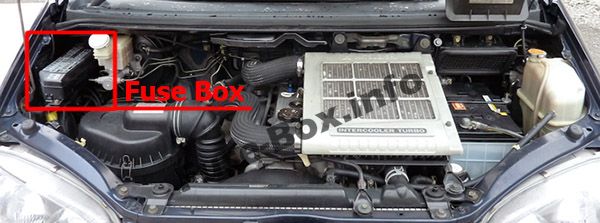

Расположение блока предохранителей

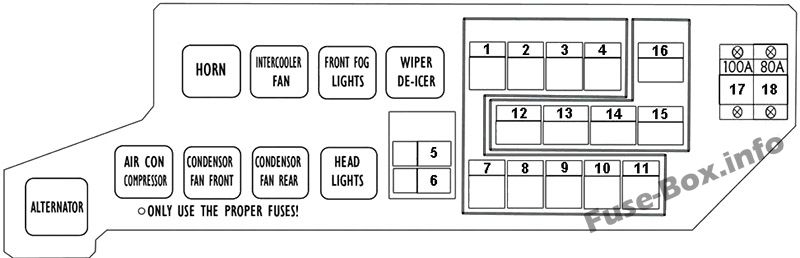

Схема блока предохранителей
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Дальний свет |
| 2 | 10/15 | AC |
| 3 | 10 | Задний фонарь |
| 3 | 15 | Противотуманные фары (опция комплектации) |
| 4 | 10 | Задний фонарь |
| 5 | 10 | Внутреннее освещение |
| 6 | 15 | Радио |
| 7 | 10 | Стоп-сигналы, центральный замок |
| 8 | 20/30 | Передний вентилятор конденсатора |
| 9 | 10/15 | Задний вентилятор конденсатора |
| 10 | 15 | Топливные магистрали отопителя |
| 10 | 15 | Стеклоочиститель |
| 11 | 10 | Опасность |
| 12 | 20 | Вентилятор интеркулера двигателя |
| 13 | 30 | Заднее окно |
| 14 | 50 | ABS |
| 15 | 40 | Lamp |
| 16 | 30 | люк на крыше |
| 17 | 100 | Генератор |
| 18 | 80 | Предохранитель (+В) |
