Предохранители и реле Mitsubishi Eclipse (4G, 2006-2012)

Схемы относятся к указанным годам и вариантам Mitsubishi Eclipse (4G, 2006-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.

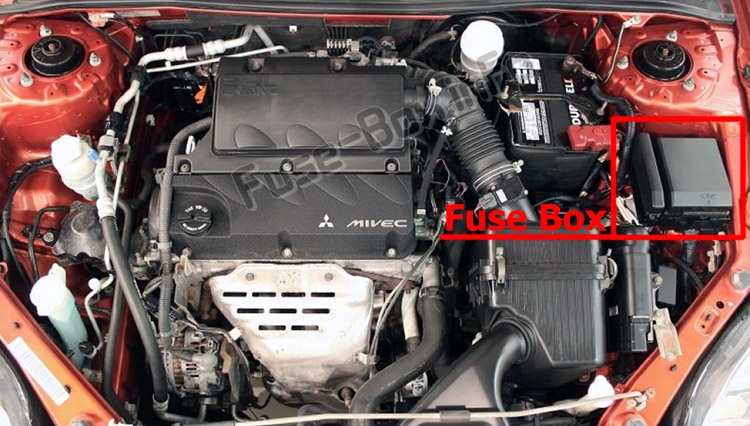

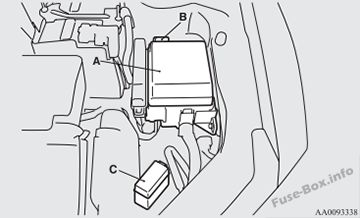

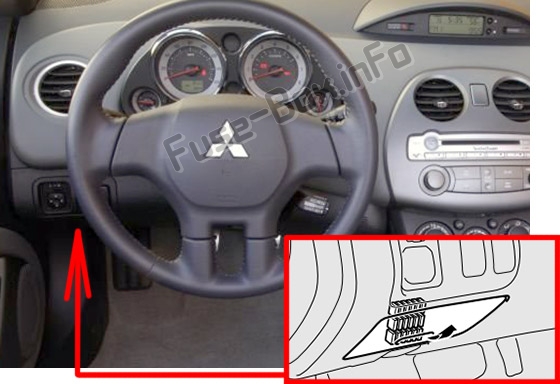

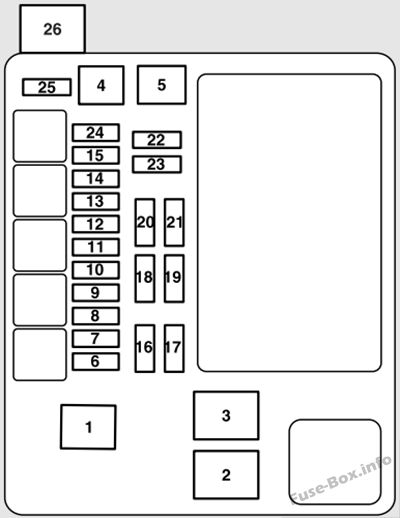

Расположение предохранителей Mitsubishi Eclipse 2006-2012 гг.

Использована информация из руководств по эксплуатации 2010, 2011 и 2012 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

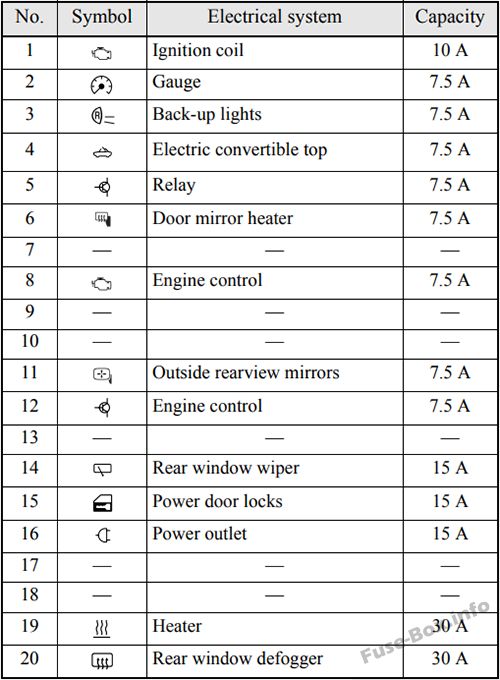

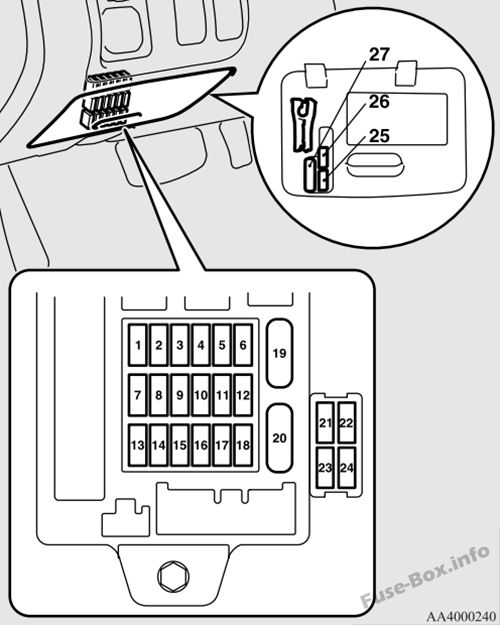

Предохранитель прикуривателя (розетки) в Mitsubishi Eclipse Это предохранитель №16 (разъем питания) в блоке предохранителей панели приборов.
