Предохранители и реле Mitsubishi Eclipse 1995-1999
Схемы относятся к указанным годам и вариантам Mitsubishi Eclipse 1995-1999. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
В этой статье мы рассматриваем второе поколение Mitsubishi Eclipse, полученное из 1995 в адрес 1999. Вот вы найдете блок предохранителей диаграммы Сверхурочные 1995, 1996, 1997, 1998 и 1999, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Mitsubishi Eclipse 1995-1999
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

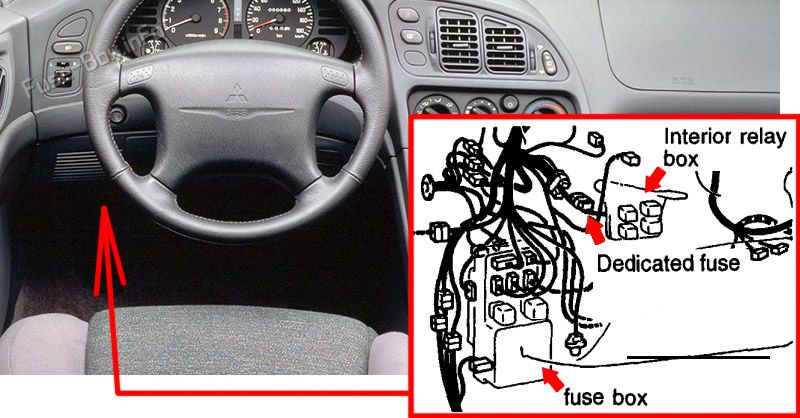

Расположение блока предохранителей
Взрыватели расположены под приборной панелью.

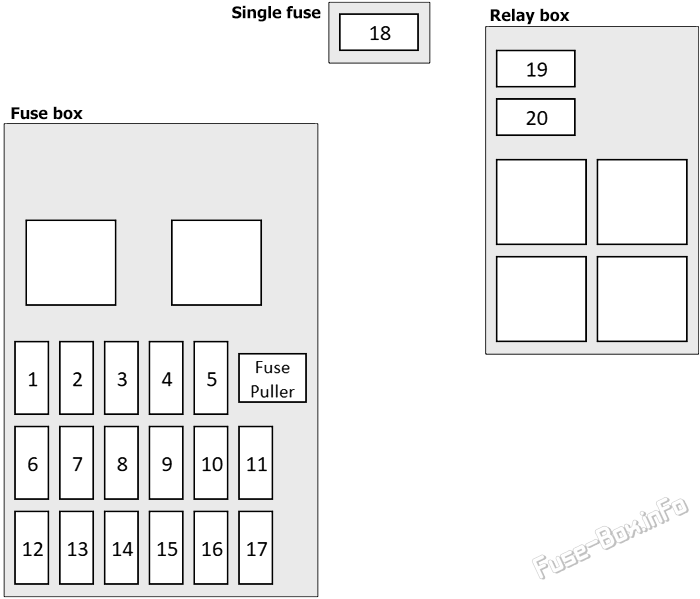

Схема блока предохранителей
| № | Ампы | Загрузка |
|---|---|---|
| 1 | 15A | Усилитель |
| 2 | - | - |
| 3 | 10A | Резервный фонарь, комбинирующий счетчик (2,0 без турбо),EATX-ECM (2.0 без турбо) и SRS-ECU |
| 4 | 10A | Поворотный сигнал и аварийный блок |
| 5 | 10A | Гудок воровства и кражи ворчащегося вихря |
| 6 | 30A | Переключатель дефогирования и дефогирования |
| 7 | - | - |
| 8 | 10A | Комбинированный расходомер,ETACS-ECU, SRS-ECU, солнечная крыша...ECU, иммобилизатор-ECU, антенна в сборе и главный переключатель управления автокатастрофой |
| 9 | 20A | Реле для ветрового стекла, мотор для стеклоочистителя, мотор для омыва ветрового стекла, реле для заднего очистителя, задний мотор для очистных устройств, задний мотор для омыва и реле для омыва фар |
| 10 | 10A | Реле питания дверного замка, привод дверного замка и диагностический соединитель |
| 11 | 30A | Двигатель-вытяжитель |
| 12 | - | - |
| 13 | 10A | DRL-ECU, DRL реле (1), реле с электрическим окном, реле с воздуходувкой, A/C-ECU, реле радиатора с загаром, реле с конденсатором (HI), реле дефогирования и ABS-ECU |
| 14 | 15A | Зажигалка для сигарет |
| 15 | 10A | Авто-круиза...ECU (2.0 турбо), комбинатор (2,0 турбо) и ELC 4-скоростный автоматический модуль управления трансосной связью (2,0 турбо) |
| 16 | - | - |
| 17 | 20A | Крыша-ECU |
| 18 | Система автоматического управления движением | |
| 19 | 10A | Удалённое контролируемое зеркало |
| 20 | - | - |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей
Расположение блока предохранителей

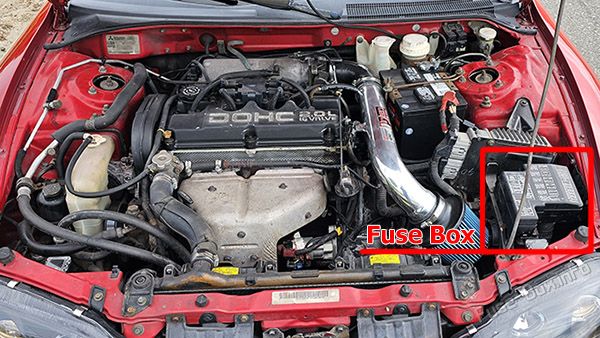

2.0L Нетурбо

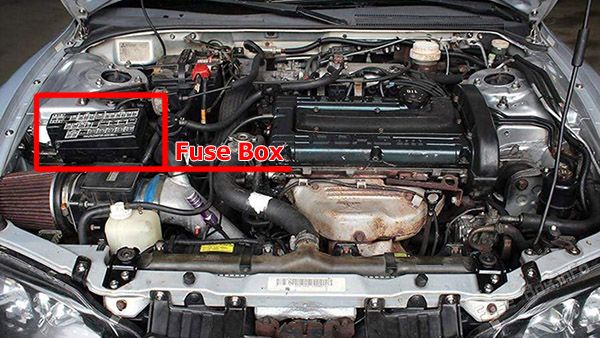

2.0L Турбо

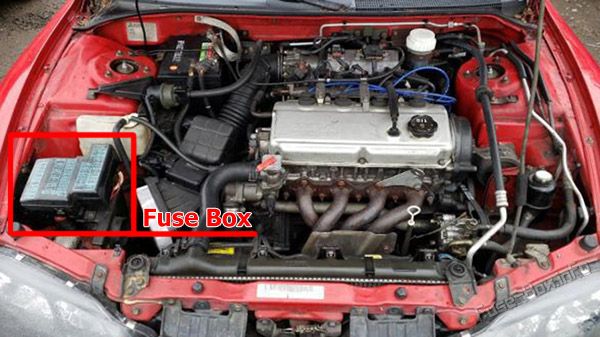

2.4L

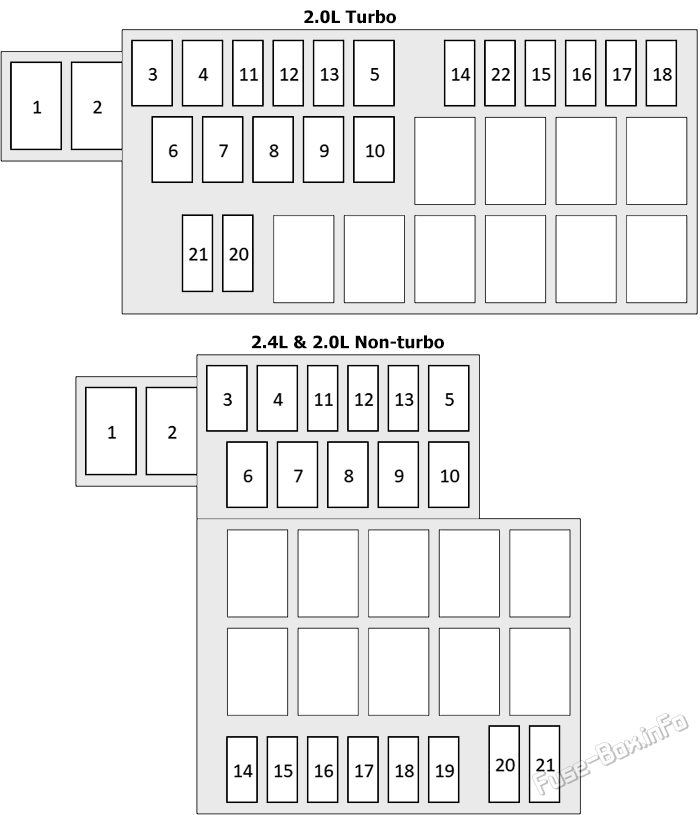

Схема блока предохранителей
| № | Ампы | Цикл |
|---|---|---|
| 1 | 60A | Цепи с использованием специальных взрывателей No 17 и 20 (двигательное отделение), цепи с использованием многоцелевых взрывателей No 1, 5, 6, 10 и 11 (наборная панель) |
| 2 | 100A/120A | Система зарядки, плавкие соединения No1 и 4 (двигательское отделение). |
| 3 | 30A | Преобразоваемый верх |
| 4 | 30A/40A | Мощность сиденья и силовые окна |
| 5 | 20A | MPI/MFI- система,ELC 4-скорость AT и иммобилизаторной системы |
| 6 | 40A | Система зарядки, противотуманные огни, цепи с использованием реле фары и цепи с использованием реле задней фары |
| 7 | 30A | Взрывной механизм No 17 (на панели управления) и переключатель зажигания |
| 8 | 30A | Кондиционер и система охлаждения вентилятор радиатора |
| 9 | 50A | Противскользая тормозная система (ABS) |
| 10 | - | - |
| 11 | 15A | Антиблокировочная тормозная система, система автоматического управления и стоп-сигнал |
| 12 | 15A | Рог |
| 13 | 15A | Сигнал поворота и огонь опасности |
| 14 | 10A/15A | фонарь, габаритный фонарь и фонарь номерного знака (10A); Световой отсек, удар номерными знаками, сигнальное устройство для освещения, реостат, боковой знак, задний свет и свет (15A) |
| 15 | 15A | Передняя противотуманная фара |
| 16 | 10A | Система регулировки фар/указатель поворота фар/светофор высокого луча |
| 17 | 10A | Кондиционер воздуха |
| 18 | 20A | Кондиционер и система охлаждения |
| 19 | 10A | Кондиционер, система управления саморегулировкой, зажигалка для сигарет, передний противотуманный огонь, лампа для перчаток, обогреватель, система регулировки фар, мойка фар, сигнал для освещения, расходомеры и колеи, радиоприемник с ленточным плеером, задний противотуманный огонь, раздефогулятор заднего окна, задний стеклоочиститель и мойщик, дистанционное зеркало, задний фонарь, габаритный фонарь, фонарь номерного знака, поворотный огонь и аварийный огонь |
| 20 | 10A | Антиблокировочная тормозная система, система управления саморегулировкой, система запирания центральной двери, дверной огонь, ступеней, фонарь багажного отделения, фонарь зажигания для освещения ключа цилиндра, иммобилизатор, сигнальное устройство для контроля освещения, расходомер и манометр,MPI система, радиосвязь с ленточным плеером, заднее окно, дефоггер и дополнительная удерживающая система |
| 21 | 10A | Автокруговая система управления и радио с магнитофоном |
| 22 | 10A | ABS (в долл. США) AWD) |
