Предохранители и реле Mitsubishi Eclipse 2000-2002
Схемы относятся к указанным годам и вариантам Mitsubishi Eclipse 2000-2002. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.

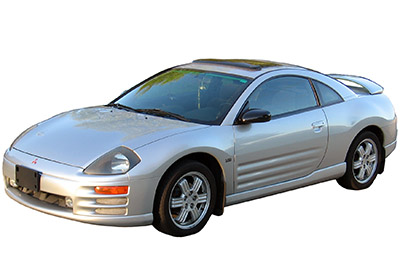

В этой статье мы рассматриваем третье поколение эклипса Мицубиси (до подтяжки лица), полученного из 2000 в адрес 2002. Вот вы найдете блок предохранителей диаграммы Сверхурочные 2000, 2001 и 2002, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Mitsubishi Eclipse 2000-2002
Содержание
Сопоставимость пассажиров блок предохранителей

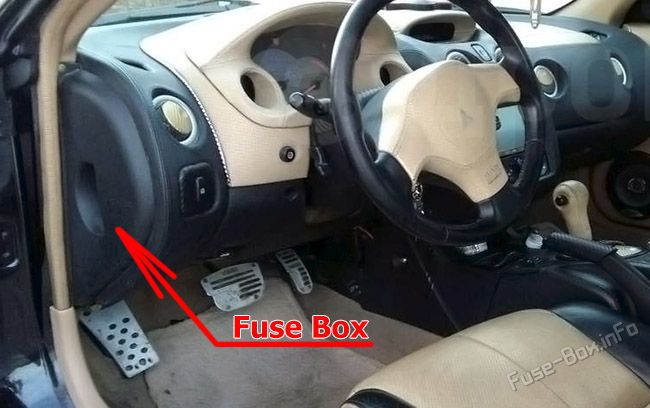

Расположение блока предохранителей
Взрыватели расположены за боковым крышкой приборной панели со стороны водителя.

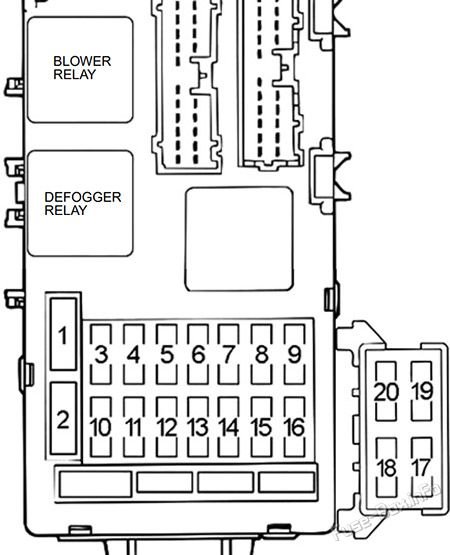

Схема блока предохранителей
| № | Ампы | Загрузка |
|---|---|---|
| 1 | 30A | Депоггер и задыхающаяся спираль |
| 2 | 30A | Автоматический регулятор компрессора, резистор и воздуходувной двигатель |
| 3 | 15A | Модуль управления силовым приводом,ABS-ECU, стоп-сигнал, автокруг управления...ECU и иммобилизатор ECU |
| 4 | - | - |
| 5 | 10A | Модуль управления силовым приводом, датчик скорости входного вала, датчик скорости выхода вала, резервный свет,SRS-ECU и ETACS-ECU |
| 6 | - | - |
| 7 | 15A | Зажигалка для сигарет, аксессуар, дистанционное управляемое зеркало и многоцентральная дисплейная установка |
| 8 | 20A | ETACS-ECU и предохранитель No 20 (очиститель и стиральная машина с глушителем) |
| 9 | 10A | Модуль конвертируемого верхнего контроля и ABS-ECU |
| 10 | 10A | Рога, роговицы, кражи-воздух и кражи-воздух |
| 11 | 15A | Соединитель связи данных,ETACS-ECU и комбинаторный измеритель |
| 12 | 10A | Антенна в сборе (ECLIPSE SPYDER) |
| 13 | 10A | Комбинированный расходомер,ETACS-ECU, SRS-ECU, авто-круиный контроль...ECU, колонка-ECU, многоцентральный дисплейный блок и датчик скорости транспортного средства |
| 14 | - | - |
| 15 | - | - |
| 16 | 10A | Реле с датчиком, блокирующий дефотгер, переключатель A/C, передний-ECU Реле компрессора A/C и автоматический регулятор компрессора |
| 17 | 20A | Аудиовизуальная система (транспортные средства с усилителем) |
| 18 | - | - |
| 19 | 20A | Крыша (с подножием) ECLIPSE) |
| 20 | 20A | Очиститель ветрового стекла и стиральная машина |
Сопоставимость двигателей блок предохранителей

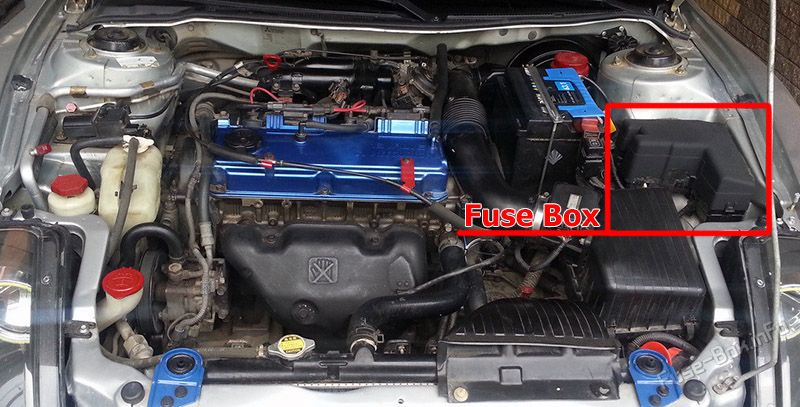

Расположение блока предохранителей

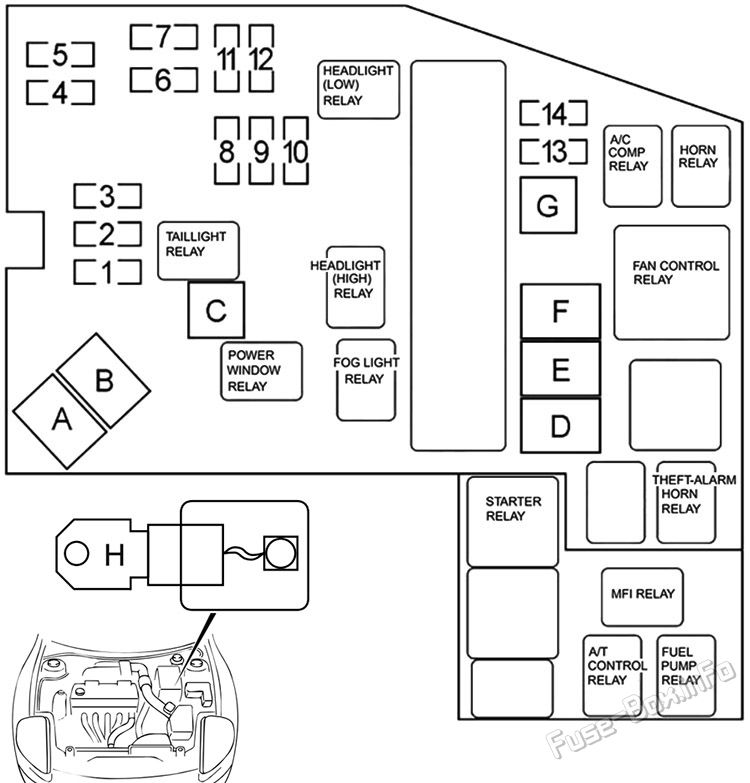

Схема блока предохранителей
| № | Ампы | Загрузка |
|---|---|---|
| 1 | - | - |
| 2 | 15A | Туманный свет |
| 3 | 10A | Система кондиционирования воздуха |
| 4 | 10A | ECU Источник питания, купол, багажник, универсальная открывательная дверь, крыша крыши, свет багажного отделения, аудиосистема, многоцентровая дисплейная система, расходомеры и измерительная аппаратура |
| 5 | 10A | Аудиовизуальная система |
| 6 | 10A | Система освещения и кражи |
| 7 | 10A | Система освещения и кражи |
| 8 | 10A | Реостат, задний огонь, габаритный огонь, задний боковой огонь и цепь освещения |
| 9 | 10A | Водитель, габаритный огонь, задний боковой габаритный огонь и номерной знак |
| 10 | - | - |
| 11 | 10A | Фара |
| 12 | 10A | Фара |
| 13 | 20A | INVECS-II 4A/T, MFI система охлаждения и иммобилизатор |
| 14 | 10A | Зарядная система, система запирания центральной двери (транспортные средства с бесключевой системой входа), поворотный огонь и сигнал предупреждения об опасности |
| A | 60A | Взрыватели с приборной панелью No 1, 2, 3, 10, 11 |
| B | - | - |
| C | 30A | Взрыватели приборной панели No 17, 19, силовые окна, силовое сиденье, передвижная верхняя и аудиосистема (транспортные средства с усилителем) |
| D | 50A | Система кондиционирования воздуха и система охлаждения |
| E | 50A | Антиблокировочная тормозная система |
| F | 30A | Конвертируемая верхняя цепь |
| G | 30A | 4.7.5 Схема переключателя зажигания |
| H | 120A | 3.11.7 Схема генератора (функциональная связь расположена на аккумуляторе) |
