Предохранители и реле Mitsubishi Eclipse 2003-2005
Схемы относятся к указанным годам и вариантам Mitsubishi Eclipse 2003-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
В этой статье мы рассматриваем третье поколение эклипса Мицубиси (после подтяжки лица), полученного из 2003 в адрес 2005. Вот вы найдете блок предохранителей диаграммы Сверхурочные 2003, 2004 и 2005, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя) и реле.
Схема предохранителей Mitsubishi Eclipse 2003-2005
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

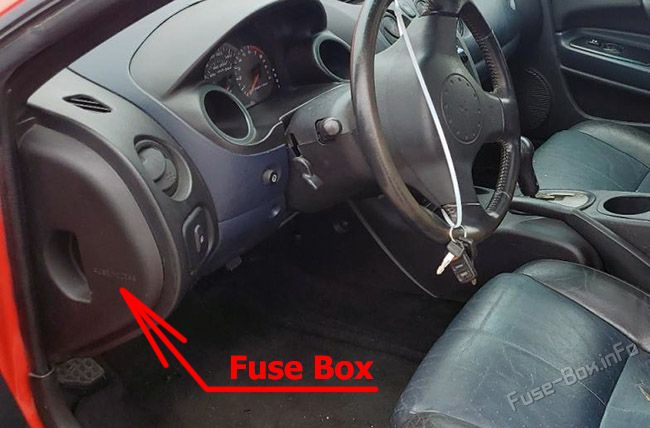

Расположение блока предохранителей
Взрыватели расположены за боковым крышкой приборной панели со стороны водителя.

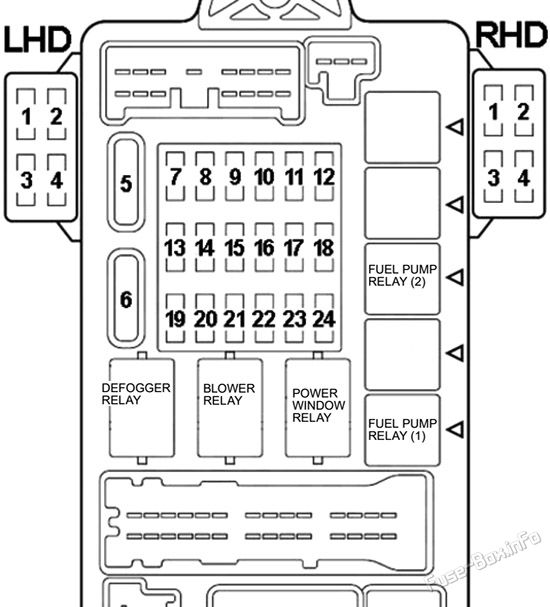

Схема блока предохранителей
| № | Ампы | Загрузка |
|---|---|---|
| 1 | 20A | Усилитель |
| 2 | - | - |
| 3 | 20A | Моторный сборка с подвесной крышей |
| 4 | - | - |
| 5 | 30A | Конденсатор, задыхающийся спираль и дефогатор |
| 6 | 30A | Автоматический регулятор компрессора, воздуходувной двигатель и резистент |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | 15A | Комбинированный измеритель, соединитель данных и ETACS-ECU |
| 11 | 15A | Конденсатор,ETACS-ECU и задний стеклоочиститель |
| 12 | - | - |
| 13 | 7.5A | ABS-ECU, модуль управления верхним скобом и моторный блок крыши |
| 14 | 7.5A | Удалённое контролируемое зеркало |
| 15 | - | - |
| 16 | 15A | Вспомогательное разъемное устройство, зажигалка для сигарет и многоцентральное дисплейное устройство |
| 17 | 7.5A | Модуль управления двигателем, реле топливного насоса и модуль управления силовой установкой |
| 18 | 20A | Передняя ECU и мотор для стеклоочистителей |
| 19 | - | - |
| 20 | 7.5A | Реле компрессорного устройства A/C, переключатель A/C, автоматический регулятор компрессора, реле воздуходувки, реле дефотгера, передний-ECU, регулятор отводящего воздуха снаружи/внутренним дыхательным двигателем, регулятор водозапорного двигателя и запорного клапана |
| 21 | 7.5A | Авто-круг управления...ECU и автокруточный переключатель |
| 22 | 7.5A | Резервный огонь, комбинатор,ETACS-ECU, датчик скорости входного вала, датчик скорости выходного вала, модуль управления силовым приводом и SRS-ECU |
| 23 | 7.5A | Переключатель колонки, комбинатор,ETACS-ECU, сборка моторной антенны, многоцентральная дисплейная установка,SRS-ECU и датчик скорости транспортного средства |
| 24 | 10A | Конденсатор, дистрибьютор в сборе и рулон зажигания |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

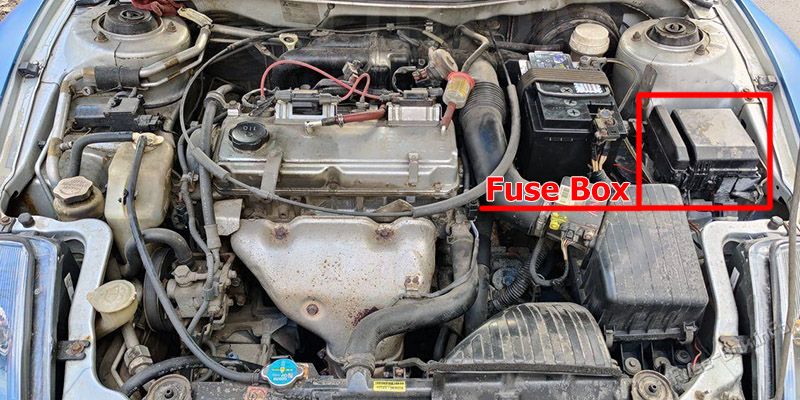

Расположение блока предохранителей

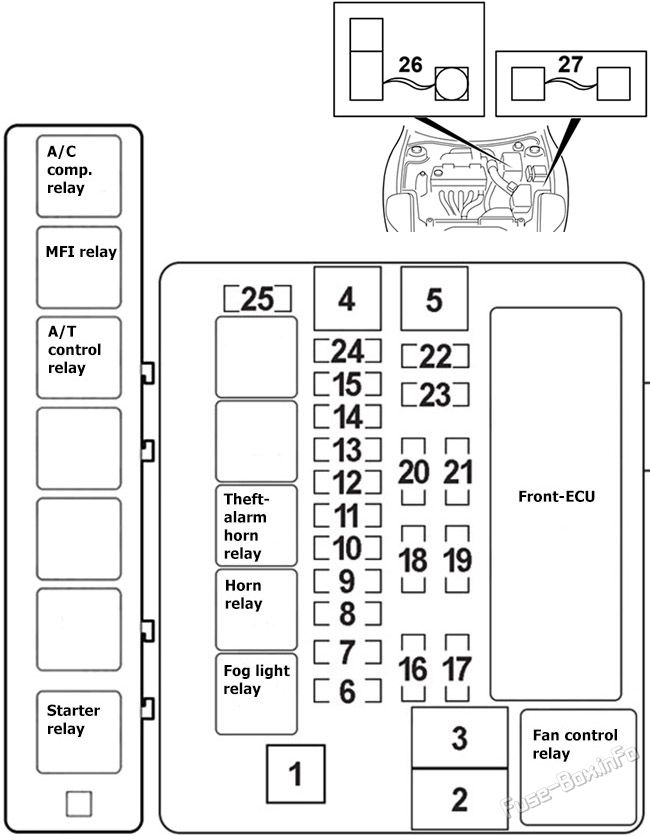

Схема блока предохранителей
| № | Ампы | Загрузка |
|---|---|---|
| 1 | 60A | Взрыватели No 5, 6, 10 (в блоке стыковки) |
| 2 | 50A | Регулятор вентилятора |
| 3 | 60A | ABS-ECU |
| 4 | 40A | Завод-изготовитель: |
| 5 | 30A | Замыкание взрывателей No 1, 3 (взаимосбросный блок), модуль управления конвертируемой верхней частью, блок силовых сидений, выключатель главного окна и двигатель силового окна |
| 6 | 15A | Комбинированный измеритель и противотуманный огонь |
| 7 | - | - |
| 8 | 15A | Реле с роговым и рогом |
| 9 | 20A | Датчик положения камшафта, датчик положения кранша, дистрибьютор в сборе,EGR- соленоидный клапан, модуль управления двигателем, соленоид для очистки выбросов в результате испарения, соленоид для вентиляции выбросов в результате испарения, нагреваемый кислородный датчик, двигатель управления воздухом в холостом режиме, иммобилизатор -ECU, инжектор,MFI реле, модуля управления силовой установкой, клапана с изменяющейся системой впускного контроля и датчика расхода воздуха |
| 10 | 10A | Компрессор в сборе и автоматический компрессор |
| 11 | 15A | ABS-ECU, авто-круиный контроль...ECU Конденсатор, высокомонтажный стоп-сигнал, иммобилизатор ECU, модуль управления силовой установкой и задний комбинатор фонарь |
| 12 | - | - |
| 13 | 7.5A | Генератор |
| 14 | 10A | ETACS-ECU |
| 15 | 20A | A/T Модуль управления соленоидным клапаном в сборе и силовой агрегатом |
| 16 | 10A | Фара (по Фарам) RH) |
| 17 | 10A | Фара (по Фарам) LH) |
| 18 | 10A | Фара (по Фарам) RH) |
| 19 | 10A | Фара (по Фарам) LH) |
| 20 | 7.5A | Выключатель A/C, светофорный рычаг A/T, светофорный свет, светофор пепельницы, автоматический компрессор, комбинатор, выключатель туманного света, передний комбинатор света (см.RH), свет в бардачке, выключатель аварийного освещения, светофор управления обогревательным устройством, многоцентральный дисплей, радио, магнитофон,CD игрок, задний комбинатор фонарей (RH), задний боковой габаритный огонь (RH) и rh eostat |
| 21 | 7.5A | Передний комбинированный огонь (спереди) LH), номерной знак, задний комбинированный огонь (LH) и задний боковой габаритный огонь (LH) |
| 22 | 10A | Переключатель колонки, комбинатор,ETACS-ECU, спереди...ECU, сборка моторных антенн, многоцентральная дисплейная установка, радио, магнитофон,CD игрок, автомобильная крыша и тщеславный зеркальный свет |
| 23 | 10A | ETACS-ECU, сборка моторных антенн, радио, магнитофон и CD игрок |
| 24 | 15A | Модуль топливного насоса |
| 25 | - | - |
| 26 | 120A | Генератор (Связь плавучая подсоединяется к позитивному аккумуляторному терминалу) |
| 27 | 30A | Модуль управления конвертируемой верхней частью (Связь плавучая подсоединяется перед коробкой реле) |
