Предохранители и реле Mitsubishi Fto 1997-2000
Схемы относятся к указанным годам и вариантам Mitsubishi Fto 1997-2000. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Двухдверный купе Мицубиси FTO (DE) был изготовлен из 1994 в адрес 2000. В этой статье вы найдете блок предохранителей диаграммы Мицубиси FTO 1997, 1998, 1999 и 2000, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Mitsubishi FTO
Содержание
Сопоставимость пассажиров блок предохранителей

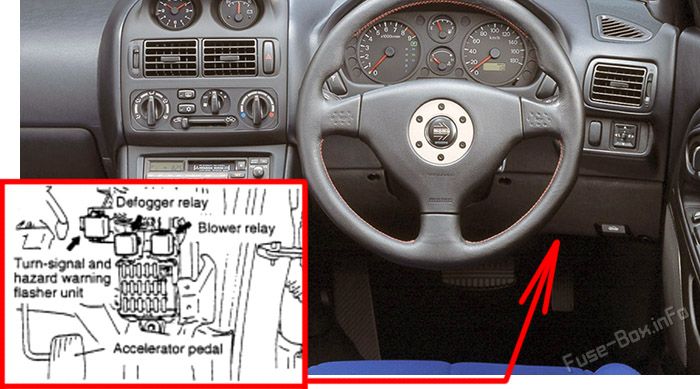

Расположение блока предохранителей
Взрыватели расположены под приборной панелью.

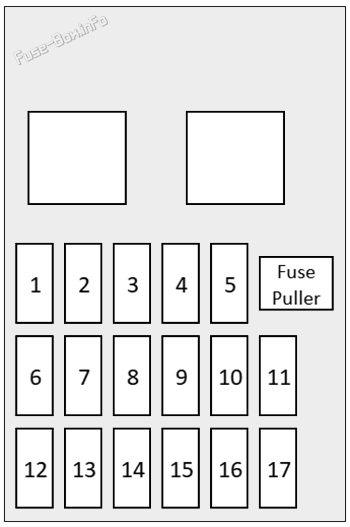

Схема блока предохранителей
| № | Ампы | Загрузка |
|---|---|---|
| 1 | 15A | Дверь запирается...ECU |
| 2 | 10A | TCL-ECU |
| 3 | 10A | A/T-ECU, указатель A/T, датчик скорости выхода/входа в вал, резервный фонарь, сигнал включения -ECU |
| 4 | 10A | SRS-ECU, сигнализация поворотного хода и сигнализатор опасности |
| 5 | - | - |
| 6 | 30A | Депоггер |
| 7 | - | - |
| 8 | 10A | SRS-ECU, комбинатор, крыша-ECU, датчик скорости транспортного средства, датчик рулевого колеса (транспортные средства с TCL), кнопка...ECU, моторная антенна в сборе, вольтметр |
| 9 | 15A | Реле для ветрового стекла, мотор для стеклоочистителя, дистанционное зеркало, реле для заднего очистителя, задний мотор для очистных сооружений, задний мотор для стеклоочистителей |
| 10 | - | - |
| 11 | 30A | Двигатель-вытяжитель |
| 12 | 10A | Рог |
| 13 | 10A | A/C-ECU, ABS-ECU, ABS Реле клапана, реле дефотгера, реле с электрическим окном, реле с высоким уровнем скорости воздуходувки, реле с моторным двигателем |
| 14 | 15A | Зажигалка для сигарет |
| 15 | 10A | - |
| 16 | 10A | - |
| 17 | 20A | Крыша-ECU |
Сопоставимость двигателей блок предохранителей

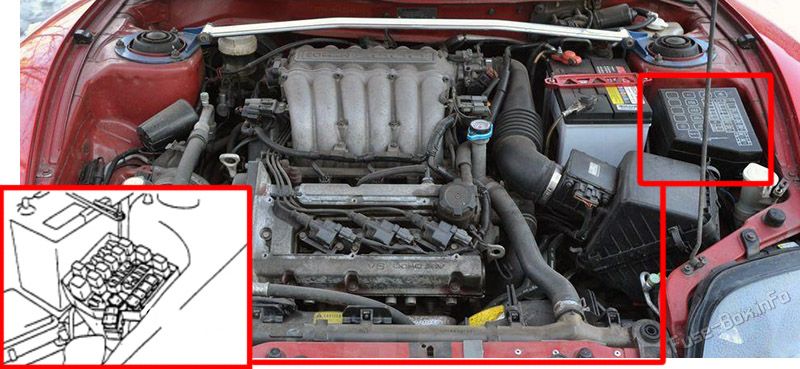

Расположение блока предохранителей

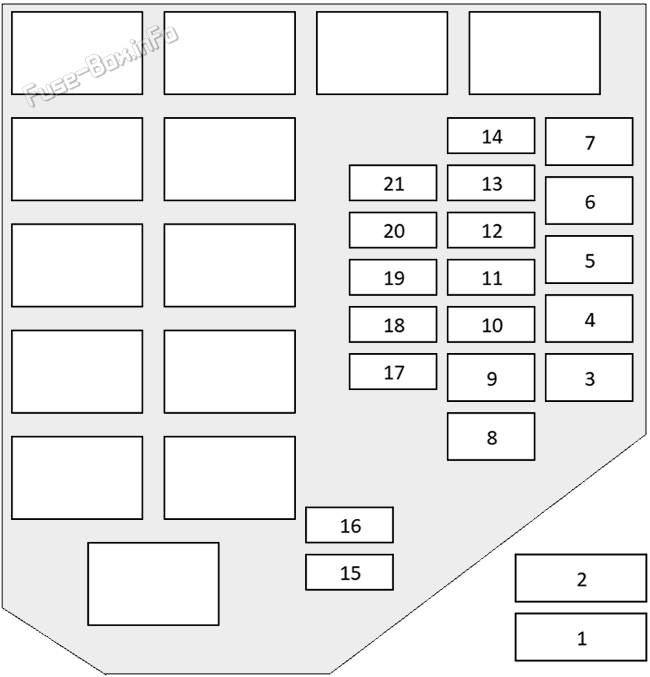

Схема блока предохранителей
| № | Ампы | Цикл |
|---|---|---|
| 1 | 60A | взрыватели No 16, 17, взрыватели приборной панели No 1, 6, 11 |
| 2 | 100A | :: плавкий патрубок No 1, 8, 9, предохранитель No 10 (когда двигатель останавливается); Механическое соединение No 3, 4, 5, 6, взрыватели No 12, 13, 14 (при запуске двигателя) |
| 3 | 20A | INVECS-II 5A/T, TCL, управление двигателем |
| 4 | 40A | взрыватель No 19, зарядка, фара |
| 5 | 30A | Кондиционер полного оборудования, охлаждающий |
| 6 | 40A | 4.7.5 Выключатель зажигания |
| 7 | - | - |
| 8 | 50A | ABS |
| 9 | 30A | Взрыватели с приборной панелью No 16, 17, энергетическое окно |
| 10 | 30A | Вентилятор Конденсера |
| 11 | - | - |
| 12 | 15A | Туманный фонарь |
| 13 | 10A | Сигнал поворота и предупреждающий сигнал опасности |
| 14 | 15A | Стоп-сигнал |
| 15 | 15A | Приемник без ключей, моторная антенна в сборе,резерв соединитель для радиосвязи |
| 16 | 10A | A/C-ECU энергоснабжение,TCL-ECU энергоснабжение,MUT-II Энергоснабжение, двигатель-ECU источник питания, лампа освещения ключа цилиндра, бесключевой приемник входа, спидометр, фара, установленная в багажнике, часы, указательная лампа двери-образец, сигнал-образец-ECU энергоснабжение, картографическая лампа, моторная антенна в сборе,резерв соединитель для радиосвязи |
| 17 | 10A | Компрессор A/C |
| 18 | 10A | 6.7 Фара дальнего света |
| 19 | 10A | Огни освещения, задние фонари, габаритные фонари, фонари номерного знака, кнопки...ECU |
| 20 | 20A | Фара (фара) LH), взрыватель No 18 (указатель дальнего света) |
| 21 | 20A | Фара (фара) RH) |
