Предохранители и реле Mitsubishi L200 2020-2023
Схемы относятся к указанным годам и вариантам Mitsubishi L200 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
В этой статье мы рассматриваем Мицубиси пятого поколения.L200 Спортеро/Тритон (с подтяжкой лица) KJ, KK, KL), имеется по адресу:2020 чтобы представить. Вот вы найдете блок предохранителей диаграммы Мицубиси L200 2020, 2021, 2022 и 2023, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Mitsubishi L200 2020-2023
Содержание
Сопоставимость пассажиров блок предохранителей
Расположение блока предохранителей

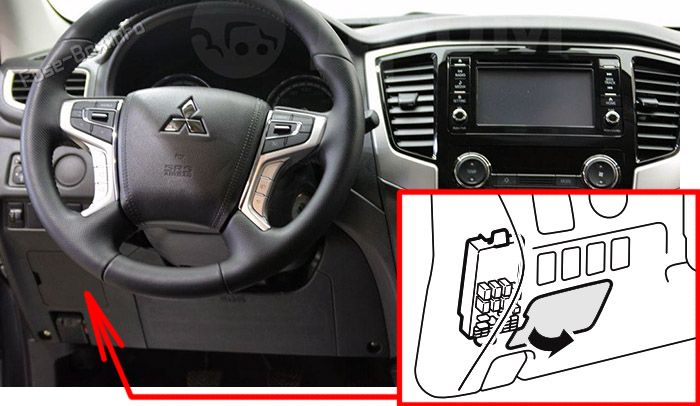

Транспортные средства с левосторонним движением: - предохранитель расположен за крышкой предохранителя перед сиденьем водителя. Нажми крышку предохранителя, чтобы удалить ее.

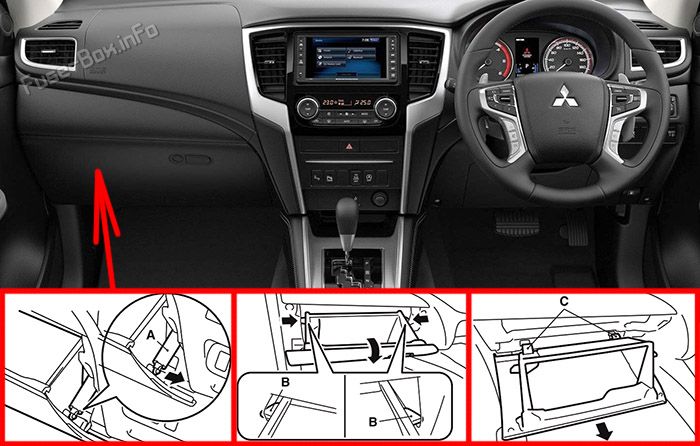

Транспортные средства с правосторонним управлением: За бардачком находится предохранитель.
Доступ к:
- Открой бардачок.
- Перенесите стержень (А) справа от бардачки в правую сторону коробки.
- Нажимая на боковую часть бардачки, отстегни левый и правый крючки (B) и опустите бардачок.
- Удалить крепежник для перчаток (C) и затем удалить стойку для перчаток.

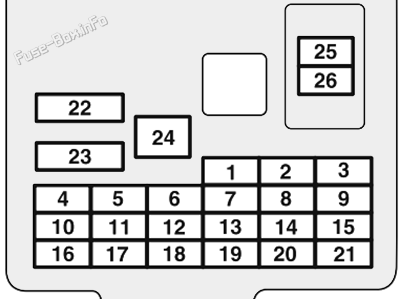

Схема блока предохранителей
| № | Ампы | Электросистема |
|---|---|---|
| 1 | 7.5A | Велосипедный фонарь (слева) |
| 2 | 15A | Сигареты для зажигалки/принадлежности |
| 3 | 10A | 3.2 Крутящий момент зажигания |
| 4 | 7.5A | Двигатель стартера |
| 5 | 20A | Крыша |
| 6 | 15A | Соединительное разъемное устройство |
| 7 | 7.5A | Взводоотводной огонь (справа) |
| 8 | 7.5A | Внешнее зеркало заднего вида |
| 9 | 7.5A | 4.3.1 Устройство управления двигателем |
| 10 | 7.5A | Контрольное подразделение |
| 11 | 10A | Задний противотуманный огонь |
| 12 | 15A | Замок центральной двери |
| 13 | 15A | Лампа для комнат |
| 14 | 15A | Очиститель заднего окна |
| 15 | 10A | Габарит |
| 16 | 7.5A | Перезагрузить |
| 17 | 20A | Подогреваемое сиденье |
| 18 | 10A | Вариант |
| 19 | 7.5A | Отапливаемое зеркало двери |
| 20 | 20A | Очиститель ветрового стекла |
| 21 | 7.5A | 5.11 Задние фары |
| 22 | 30A | Демистер |
| 23 | 30A | Теплоприбор |
| 24 | 40A | Мощное сиденье |
| 25 | 10A | Радио |
| 26 | 20A | Электронный контролируемый блок |
Сопоставимость двигателей блок предохранителей
Расположение блока предохранителей

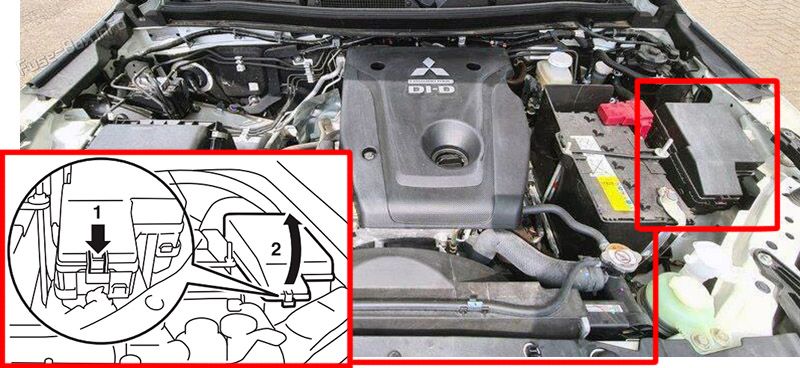

Нажмите на вкладку (1), снимите обложку (2).

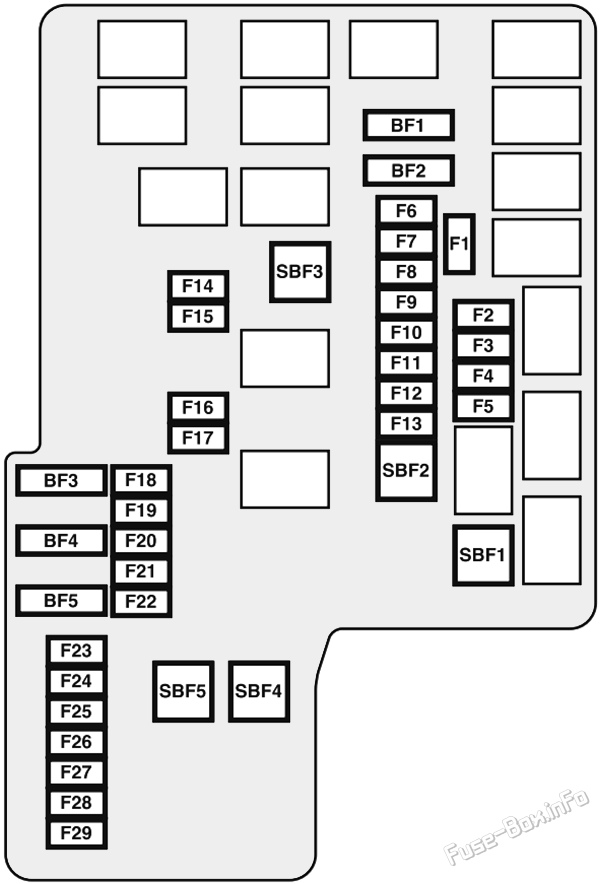

Схема блока предохранителей
| № | Ампы | Электросистема |
|---|---|---|
| SBF1 | 40A | 4.7.5 Выключатель зажигания |
| SBF2 | 30A | Регулятор электрических окон |
| SBF3 | 40A | Мощное сиденье |
| SBF4 | 30A | Антиблокировочная тормозная система |
| SBF5 | 30A | 5.7 Электрический стояночный тормоз |
| BF1 | 30A | Аудиовизуальная система |
| BF2 | 30A | Кондиционирования заднего воздуха/задний кровообращения |
| BF3 | - | - |
| BF4 | 30A | DCDC( AUDIO) |
| BF5 | 30A | UREA SCR |
| F1 | 10A | NOX датчик |
| F2 | 20A | Двигатель |
| F3 | 15A | Топливный насос/PMNOX датчик |
| F4 | 7.5A | IBS |
| F5 | 7.5A | Запуск |
| F6 | 20A | Отопительный прибор для подачи топлива |
| F6 | 15A | ETV |
| F7 | 20A | Кондиционирование воздуха |
| F8 | 20A | Автоматическая трансмиссия |
| F9 | 10A | Дневные ходовые огни |
| F10 | 7.5A | Переносчик |
| F11 | 7.5A | Регулятор двигателя |
| F12 | 10A | 3.2 Крутящий момент зажигания |
| F13 | 15A | Передние противотуманные фары |
| F14 | 10A | Фара дальнего света (слева) |
| F15 | 10A | Фара дальнего света (справа) |
| F16 | 15A | Низкий луч фары (слева) |
| F17 | 15A | Низкий луч фары (справа) |
| F18 | 15A | 6.11.1 Нагреватель рулевого колеса |
| F19 | 15A | Предупреждающий сигнализатор |
| F20 | - | - |
| F21 | 20A | вентилятор радиатора мотор |
| F22 | 15A | Стоп-сигналы (тормозные огни) |
| F23 | 20A | T/F |
| F24 | 20A | 5.7 Заднее подогревое сиденье |
| F25 | 20A | Моющие машины |
| F26 | 20A | Безопасный сигнал |
| F27 | 10A | Рог |
| F28 | - | - |
| F29 | 20A | AC инвертер |
