Предохранители и реле Mitsubishi L200 (2017-2019..)
Схемы относятся к указанным годам и вариантам Mitsubishi L200 (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi L200 2017-2019…
Предохранители прикуривателя (розетки) в Mitsubishi L200 являются предохранители №2 (прикуриватель) и №6 (гнездо для аксессуаров) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Приборная доска
Автомобили с левым рулем:
Блок предохранителей расположен в приборной панели (слева), за крышкой (потяните за крышку предохранителя, чтобы снять ее).
Автомобили с правым рулем:
Он расположен за перчаточным ящиком.
1) Откройте бардачок;
2) Переместите стержень (А) с правой стороны перчаточного ящика на правую сторону ящика;
3) Нажав на боковую часть перчаточного ящика, отсоедините левый и правый крюки (В) и опустите перчаточный ящик;
4) Снимите фиксатор перчаточного ящика (С), а затем снимите перчаточный ящик.
Моторного отсека
Схемы блока предохранителей
2017, 2018, 2019
Приборная доска
Назначение предохранителей в блоке предохранителей панели приборов (2017, 2018, 2019)
Моторного отсека

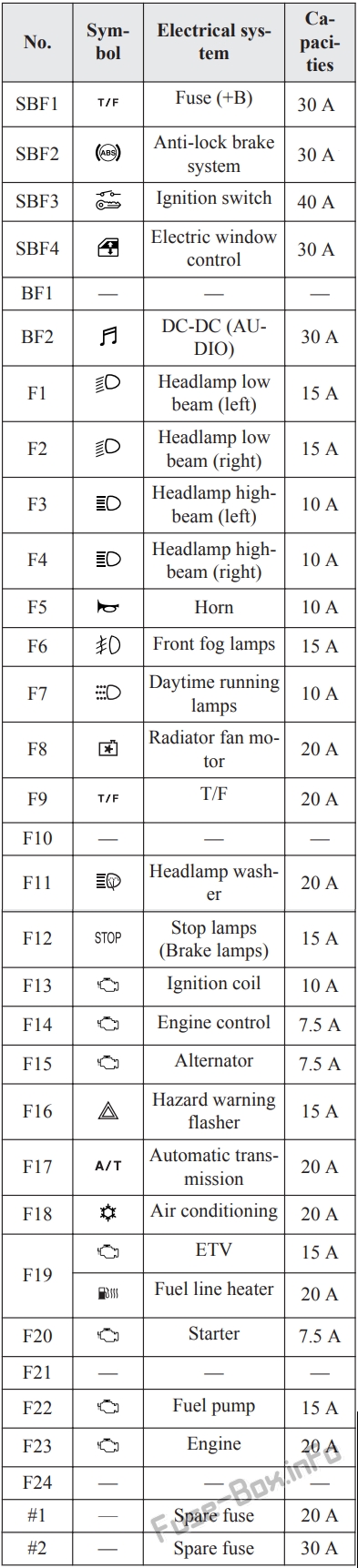

Назначение предохранителей в блоке предохранителей моторного отсека (2017, 2018, 2019)
