Предохранители и реле Mitsubishi L200 (2005-2015)
Схемы относятся к указанным годам и вариантам Mitsubishi L200 (2005-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi L200 2005-2015
Предохранители прикуривателя (розетки) в Mitsubishi L200 Это предохранители № 2 (прикуриватель) и № 6 (гнездо для аксессуаров) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

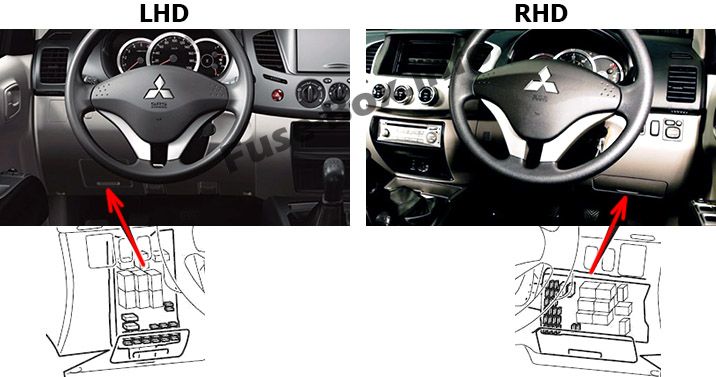

Расположение блока предохранителей
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.
Схема блока предохранителей

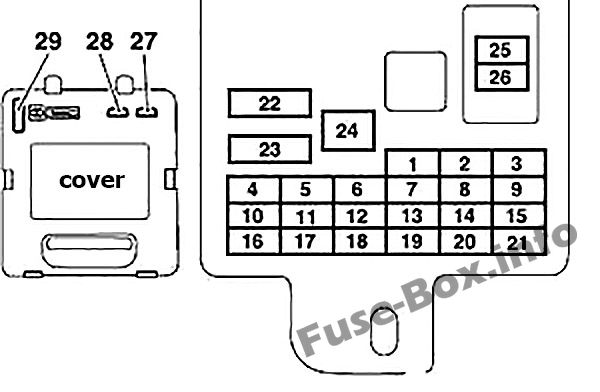

Автомобили с левым рулем

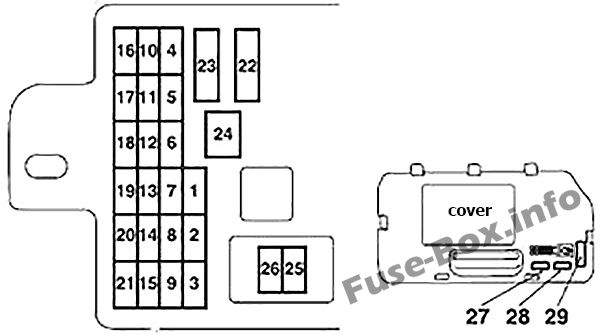

Автомобили с правым рулем
| № | Функция | Amp |
|---|---|---|
| 1 | Задний фонарь (левый) | 7.5 |
| 2 | Зажигалка | 15 |
| 3 | Катушка зажигания | 10 |
| 4 | Пусковой двигатель | 7.5 |
| 5 | Люк на крыше | 20 |
| 6 | Розетка для аксессуаров | 15 |
| 7 | Задний фонарь (правый) | 7.5 |
| 8 | Наружные зеркала заднего вида | 7.5 |
| 9 | Блок управления двигателем | 7.5 |
| 10 | Устройство управления | 7.5 |
| 11 | Задний противотуманный фонарь | 10 |
| 12 | Центральный дверной замок | 15 |
| 13 | Комнатная лампа | 10 |
| 14 | Стеклоочиститель заднего стекла | 15 |
| 15 | Измерять | 7.5 |
| 16 | Реле | 7.5 |
| 17 | Сиденье с подогревом | 20 |
| 18 | Вариант | 10 |
| 19 | Обогрев наружного зеркала заднего вида | 7.5 |
| 20 | Дворники | 20 |
| 21 | Фонари заднего хода | 7.5 |
| 22 | Демистер | 30 |
| 23 | Обогреватель | 30 |
| 24 | Сиденье с электроприводом | 40 |
| 25 | Радио | 10 |
| 26 | Электронный блок управления | 15 |
| 27 | Запасной предохранитель | 7.5 |
| 28 | Запасной предохранитель | 20 |
| 29 | Запасной предохранитель | 30 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

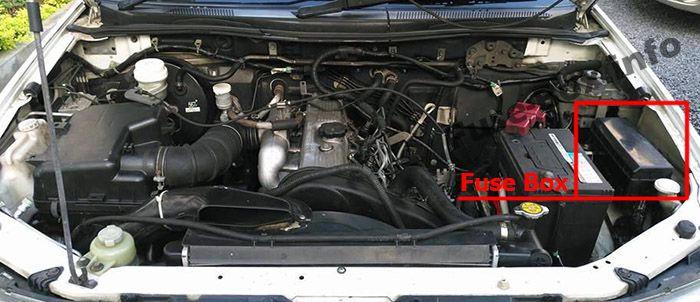

Расположение блока предохранителей

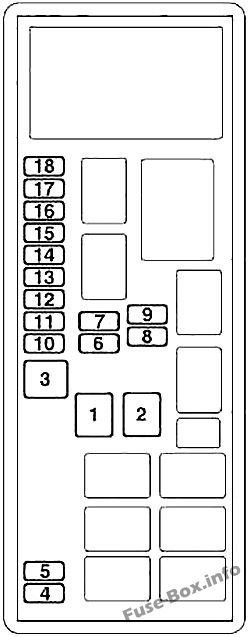

Схема блока предохранителей
| № | Функция | Amp |
|---|---|---|
| 1 | — | — |
| 2 | Электрическая оконная система | 40 |
| 3 | Замок зажигания | 40 |
| 4 | Компрессор кондиционера | 10 |
| 5 | Двигатель вентилятора конденсатора | 20 |
| 6 | Фара дальнего света (левая) | 10 |
| 7 | Фара дальнего света (правая) | 10 |
| 8 | Фара ближнего света (левая) | 10 |
| 9 | Фара ближнего света (правая) | 10 |
| 10 | Контроль двигателя | 20 |
| 11 | Генератор | 7.5 |
| 12 | Стоп-сигналы | 15 |
| 13 | Horn | 10 |
| 14 | Автоматическая коробка передач | 20 |
| 15 | Мигалка, предупреждающая об опасности | 10 |
| 16 | Топливный насос | 15 |
| 17 | Передние противотуманные фары | 15 |
| 18 | Аудио усилитель | 20 |
