Предохранители и реле Mitsubishi L200 (2002-2005)
Схемы относятся к указанным годам и вариантам Mitsubishi L200 (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi L200 2002-2005 гг.
Предохранитель прикуривателя (розетки) в Mitsubishi L200 предохранитель №8 в блоке предохранителей панели приборов
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

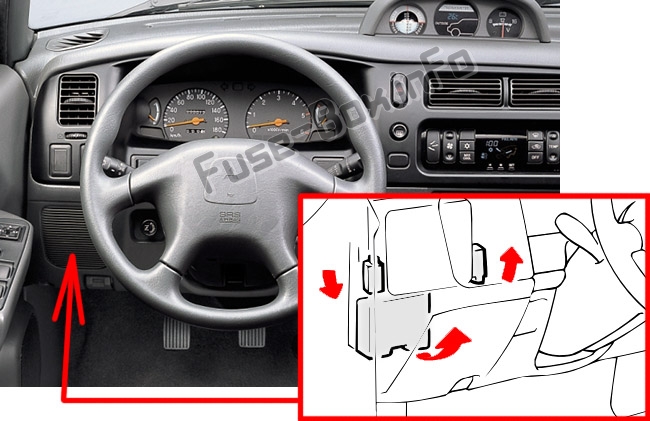

Расположение блока предохранителей
Блок предохранителей расположен в панели приборов (с левой стороны). Возможно, вам придется снять некоторые детали отделки, чтобы получить к нему доступ.

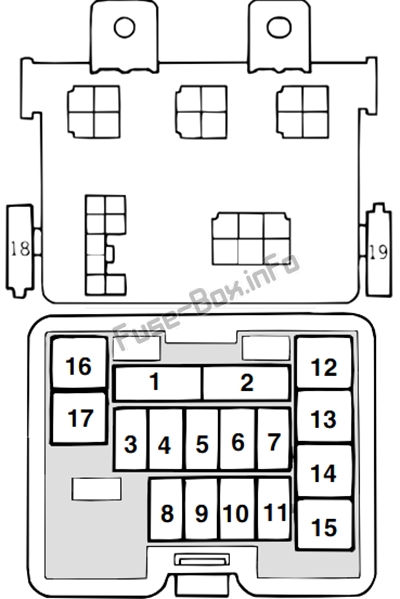

Схема блока предохранителей

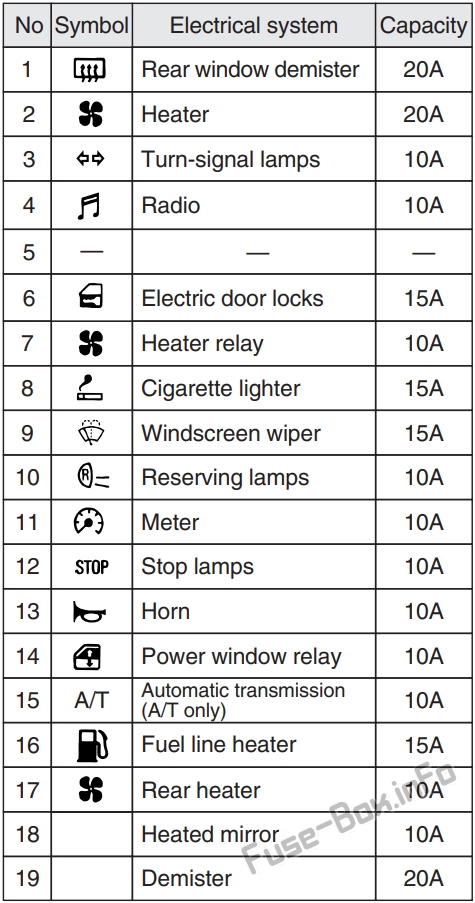

Назначение предохранителей в панели приборов
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

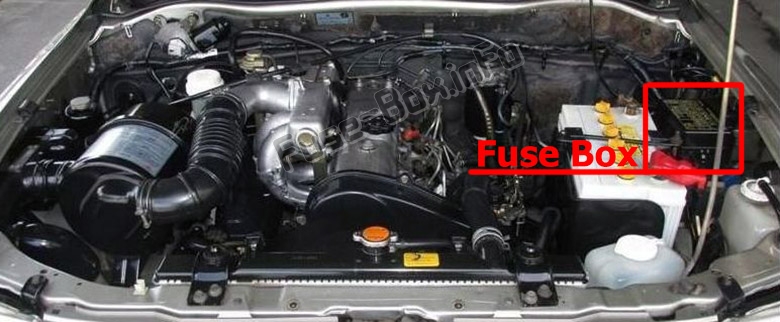

Расположение блока предохранителей

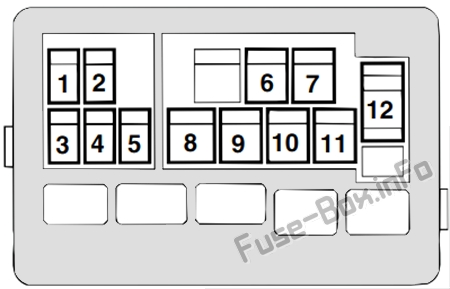

Схема блока предохранителей

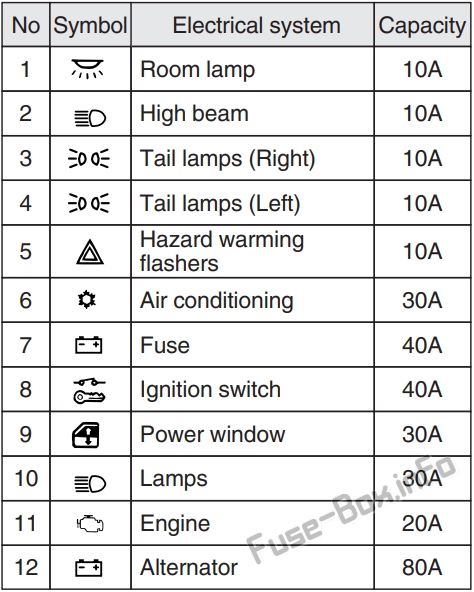

Назначение предохранителей в блоке предохранителей в моторном отсеке
