Предохранители и реле Mitsubishi Lancer X (2008-2017)
Схемы относятся к указанным годам и вариантам Mitsubishi Lancer X (2008-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi Lancer X 2008-2017
Предохранители прикуривателя (розетки) в Mitsubishi Lancer X Это предохранители № 13 (прикуриватель / розетка для аксессуаров), № 19 (гнездо для аксессуаров) и № 23 (розетка 115 В) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

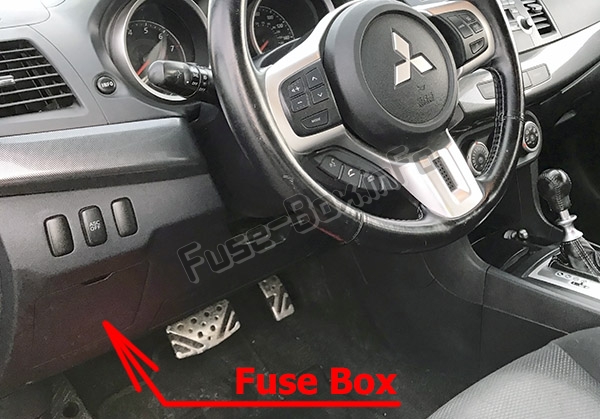

Пассажирский салон

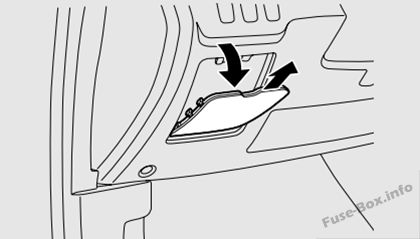

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

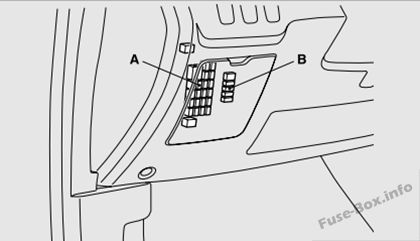

А – главный блок предохранителей;B — Дополнительный блок предохранителей

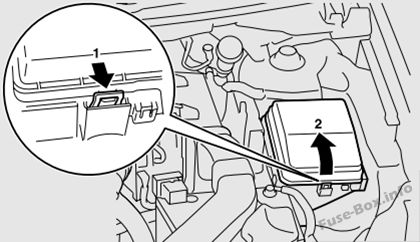

Моторного отсека

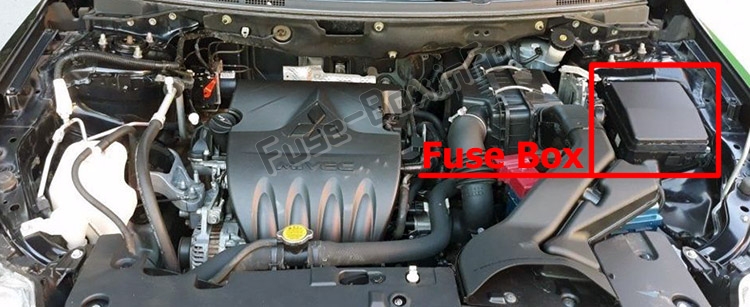

Блок предохранителей находится в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей

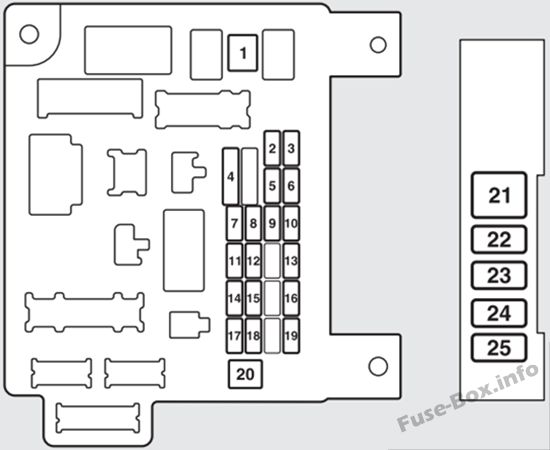

Пассажирский салон

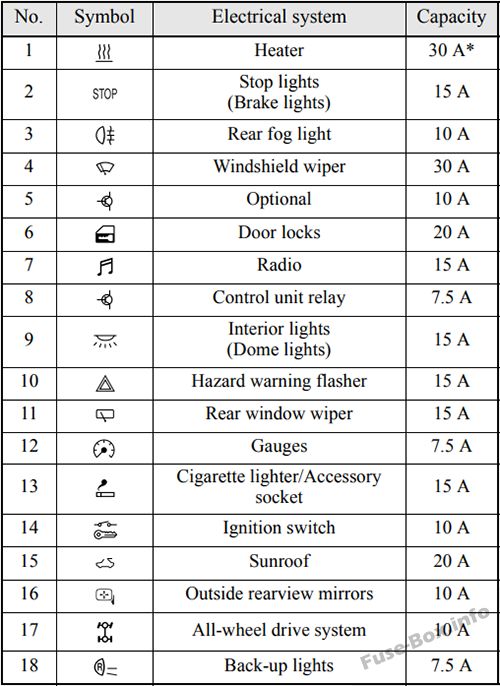

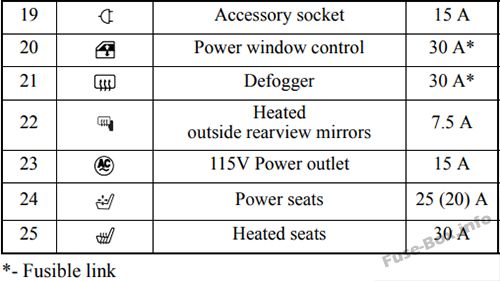

Назначение предохранителей в салоне (2010-2017 гг.)

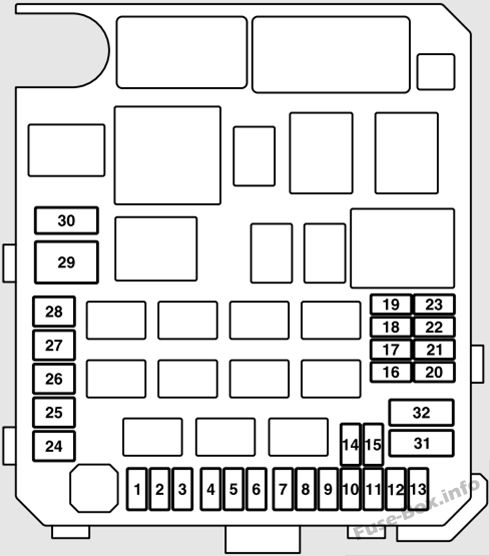

Моторный отсек (2010-2011)

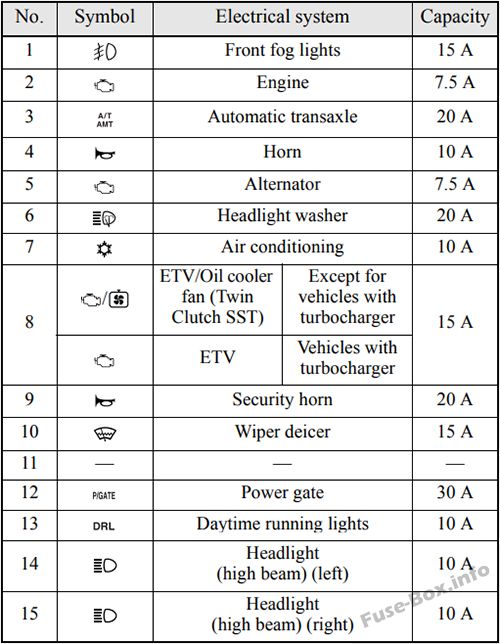

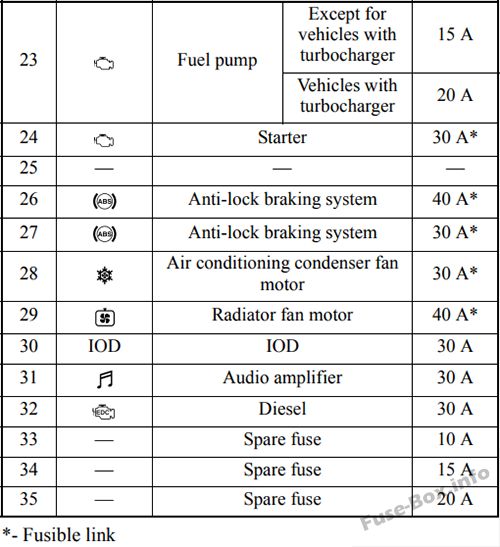

Назначение предохранителей в моторном отсеке (2010, 2011)
Моторный отсек (2012, 2013, 2014, 2015)

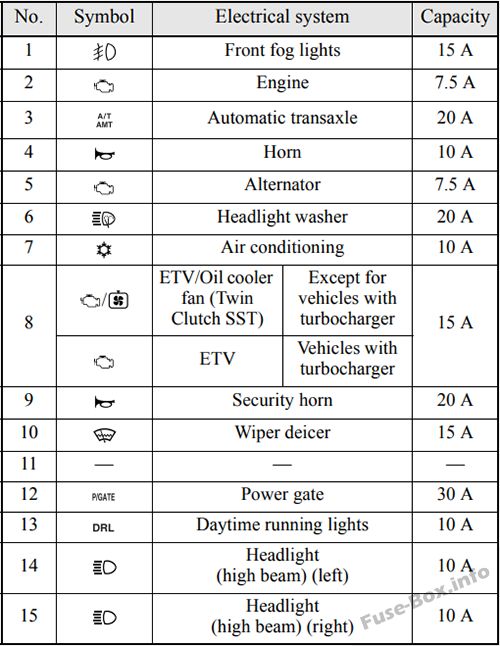

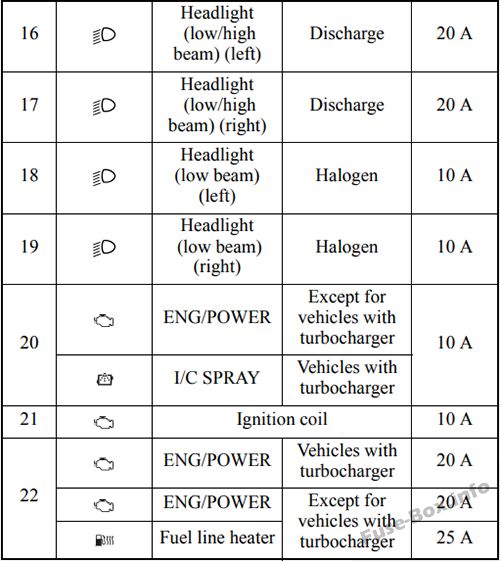

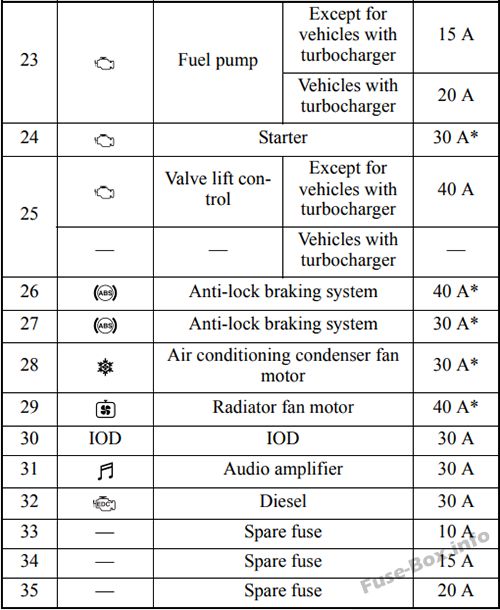

Назначение предохранителей в моторном отсеке (2012-2015 гг.)
Моторный отсек (2016-2017)

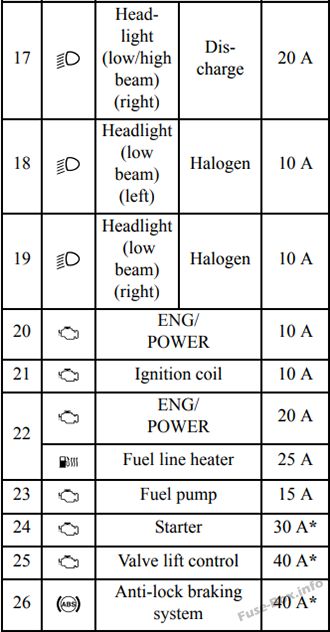

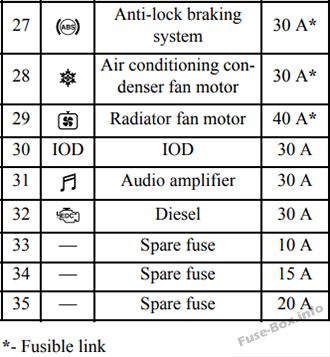

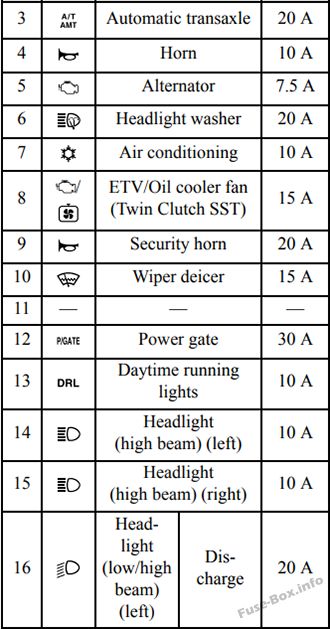

Назначение предохранителей в моторном отсеке (2016-2017 гг.)
