Предохранители и реле Mitsubishi Lancer IX (2000-2007)
Схемы относятся к указанным годам и вариантам Mitsubishi Lancer IX (2000-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi Lancer IX 2000-2007 гг.
Предохранители прикуривателя (розетки) в Mitsubishi Lancer IX Это предохранитель № 9 (прикуриватель) в блоке предохранителей панели приборов и предохранитель № 11 (гнездо для принадлежностей) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

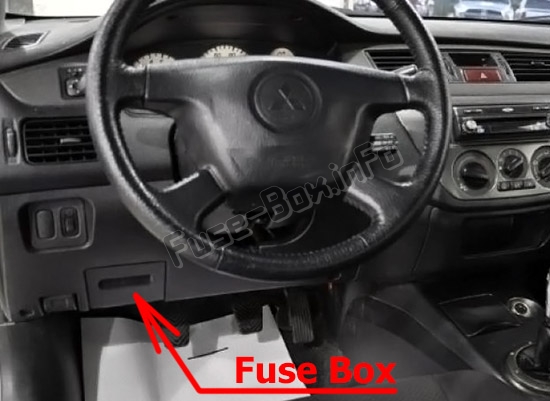

Расположение блока предохранителей
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

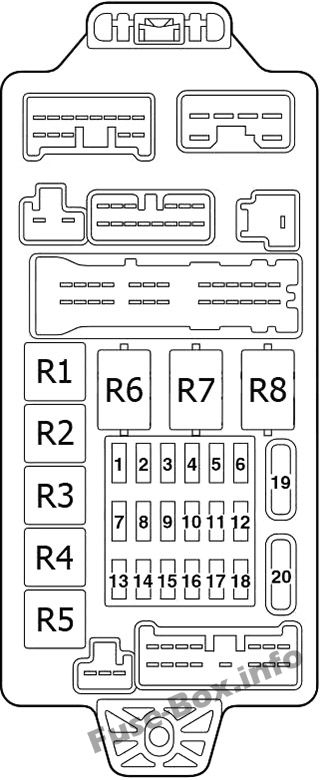

Схема блока предохранителей
| № | Amp | Схема |
|---|---|---|
| 1 | 10 | Конденсатор и катушка зажигания |
| 2 | 7.5 | Контрольная лампа ABS, контрольная лампа тормозной системы, контрольная лампа зарядки, контрольная лампа проверки двигателя, переключатель колонки, комбинированный прибор, ETACS-ECU, контрольная лампа низкого уровня топлива, контрольная лампа давления масла, контрольная лампа подушки безопасности SRS, SRS-ECU и датчик скорости автомобиля |
| 3 | 7.5 | Реле управления коробкой передач, комбинированный прибор, блок управления двигателем и коробкой передач, ETACS-ECU, датчик частоты вращения входного вала, датчик частоты вращения выходного вала, задний комбинированный фонарь и блок управления системой SRS |
| 4 | - | - |
| 5 | 7.5 | Реле компрессора кондиционера, блок управления кондиционером, реле вентилятора, реле обогревателя заднего стекла, блок управления передним блоком управления, реле обогрева сидений, блок управления отопителем и электродвигатель управления заслонкой отбора наружного воздуха внутри салона |
| 6 | 7.5 | Зеркало с дистанционным управлением |
| 7 | 20 | Передний ЭБУ и мотор стеклоочистителя |
| 8 | 7.5 | Блок управления двигателем и коробкой передач, блок управления двигателем, реле топливного насоса (1) и реле топливного насоса (2) |
| 9 | 15 | Зажигалка |
| 10 | - | - |
| 11 | 7.5 | Аксессуар.- гнездо реле и зеркало с дистанционным управлением |
| 12 | 7.5 | ЭБУ АБС |
| 13 | - | - |
| 14 | 15 | ETACS-ECU и двигатель заднего стеклоочистителя |
| 15 | 15 | Диагностический разъем |
| 16 | 10 | Задний противотуманный фонарь, контрольная лампа заднего противотуманного фонаря и реле заднего противотуманного фонаря |
| 17 | - | - |
| 18 | - | - |
| 19 | 30 | Блок управления кондиционером, электровентилятор, блок управления отопителем и резистор |
| 20 | 30 | Обогрев заднего стекла |
| Реле | ||
| 1 | Реле топливного насоса (1) | |
| 2 | Реле обогрева сиденья | |
| 3 | Реле топливного насоса (2) | |
| 4 | Дополнительное гнездо реле | |
| 5 | Реле задних противотуманных фар | |
| 6 | Реле стеклоподъемника | |
| 7 | Реле вентилятора | |
| 8 | Реле обогревателя заднего стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

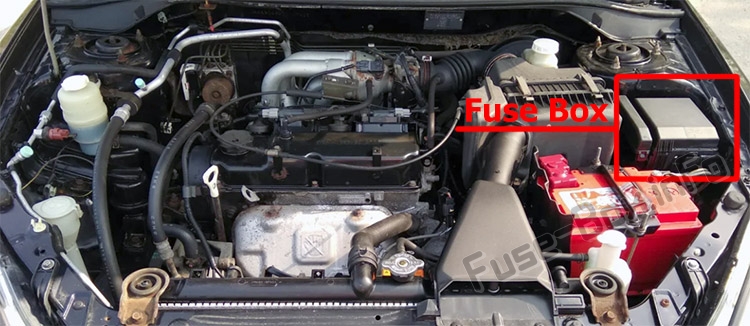

Расположение блока предохранителей

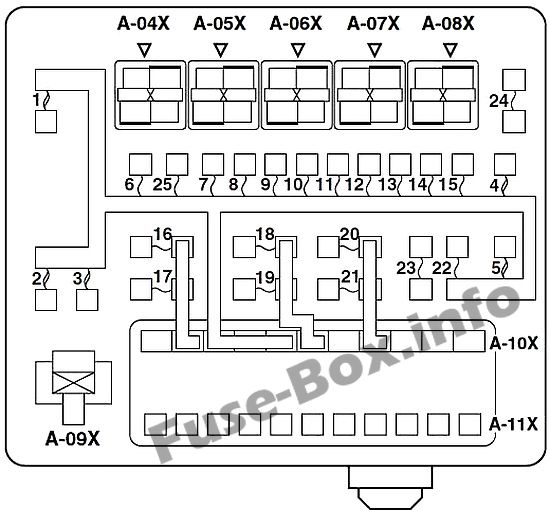

Схема блока предохранителей
| № | Amp | Схема |
|---|---|---|
| 1 | 60 | Цепь предохранителя № 15, 16, 19, 20 (в распределительном блоке) |
| 2 | 50 | Контроллер вентилятора |
| 3 | 60 | ЭБУ АБС |
| 4 | 40 | Цепь замка зажигания |
| 5 | 30 | Главный переключатель электрического стеклоподъемника и вспомогательный переключатель электрического стеклоподъемника |
| 6 | 15 | Передняя противотуманная фара, контрольная лампа передней противотуманной фары, реле передней противотуманной фары и запасной разъем (для передней противотуманной фары) |
| 7 | 10 | Реле звукового сигнала и звуковой сигнал |
| 8 | 20 | Датчик расхода воздуха в воздухоочистителе, датчик положения распределительного вала, электромагнитный клапан ОГ (система рециркуляции отработавших газов), электромагнитный клапан ОГ (система управления продувкой), блок управления двигателем и АКП, блок управления двигателем, кислородный датчик управления двигателем, реле управления двигателем, кривошип двигателя датчик угла поворота, реле управления вентилятором, топливная форсунка, реле катушки зажигания, блок управления иммобилайзером и сервопривод управления холостым ходом корпуса дроссельной заслонки |
| 9 | 10 | Компрессор кондиционера |
| 10 | 15 | ЭБУ АБС, двигатель-A/T-ECU, высокий стоп-сигнал и задний комбинированный фонарь |
| 11 | 15 | Розетка для аксессуаров |
| 12 | 7.5 | Генератор |
| 13 | 10 | ETACS-ECU, передний указатель поворота, задний комбинированный фонарь, боковой указатель поворота и указатель поворота |
| 14 | 20 | Электромагнитный клапан управления АКПП в сборе и блок управления двигателем А/Т |
| 15 | 15 | Топливный насос |
| 16 | 10 | Фара (правая) |
| 17 | 10 | Фара (левая) и контрольная лампа дальнего света |
| 18 | 10 | Фара (правая) |
| 19 | 10 | Фара (левая), фара в сборе и переключатель корректора положения фар |
| 20 | 7.5 | A/C-ECU, лампа подсветки пепельницы, лампа подсветки прикуривателя, комбинированный прибор, выключатель противотуманных фар, передний указатель поворота, выключатель аварийной сигнализации, фара в сборе (правая), переключатель регулировки угла наклона фар, переключатель обогрева сиденья, блок управления отопителем, лицензия номерной фонарь, задний комбинированный фонарь, реостат, боковой указатель поворота и запасной разъем (для аудиосистемы) |
| 21 | 7.5 | Комбинированный прибор, фара в сборе (левая), лампа номерного знака, габаритный фонарь (левый) и задний комбинированный фонарь (левый) |
| 22 | 10 | Комбинированный прибор, переключатель колонки, ETACS-ECU и передний ECU |
| 23 | 10 | Часы, ETACS-ECU и запасной разъем (для аудио) |
| 24 | - | - |
| 25 | 20 | Подогрев сиденья в сборе и переключатель подогрева сиденья |
| 26 | 100/120 | Аккумулятор, плавкая вставка № 1, 2, 3, 4, 5, предохранитель № 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (блок реле) и передний ЭБУ |
| Реле | ||
| А-04Х | Реле передних противотуманных фар | |
| А-05Х | Реле звукового сигнала | |
| А-06Х | - | |
| А-07Х | - | |
| А-08Х | - | |
| А-09Х | Реле управления вентилятором | |
| А-10Х | Передний ЭБУ | |
| А-11Х | Передний ЭБУ |

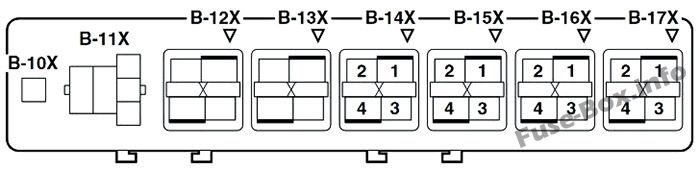

Релейная коробка
| № | Реле |
|---|---|
| Б-10Х | Разъем для определения частоты вращения двигателя |
| Б-11Х | - |
| Б-12Х | - |
| Б-13Х | - |
| Б-14Х | Реле катушки зажигания |
| Б-15Х | Реле управления коробкой передач |
| Б-16Х | Реле управления двигателем |
| Б-17Х | Реле компрессора кондиционера |
