Предохранители и реле Mitsubishi Outlander Sport / ASX (2011-2019)
Схемы относятся к указанным годам и вариантам Mitsubishi Outlander Sport / ASX (2011-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Расположение предохранителей Mitsubishi Outlander Sport/ASX 2011-2019
Предохранители прикуривателя (розетки) в Mitsubishi Outlander Sport/ASX Это предохранители № 13 (прикуриватель / розетка для аксессуаров), № 19 (гнездо для аксессуаров) и № 23 (розетка 115 В) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

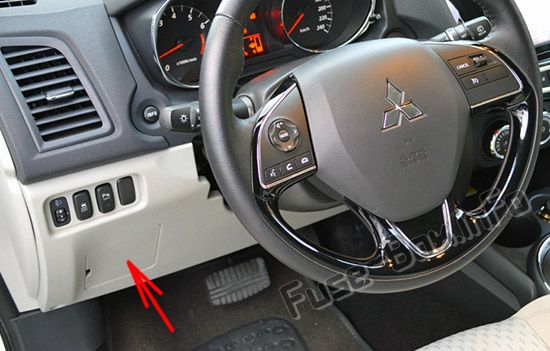

Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.

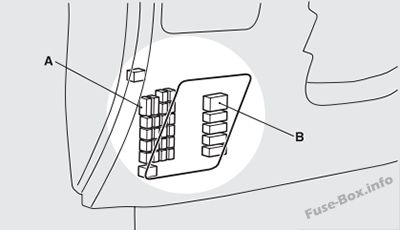

А – главный блок предохранителей;B — Дополнительный блок предохранителей

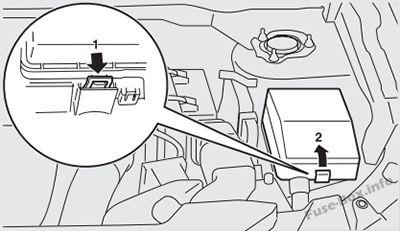

Блок предохранителей в моторном отсеке

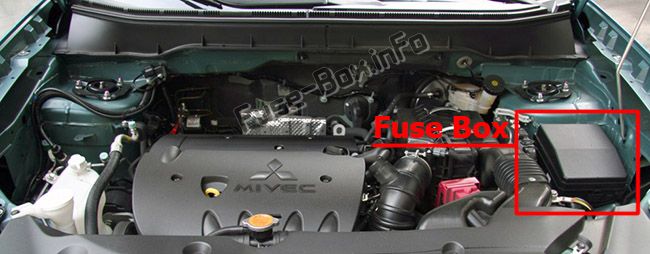

Он расположен в моторном отсеке (слева).
Схемы блока предохранителей
Схемы блока предохранителей

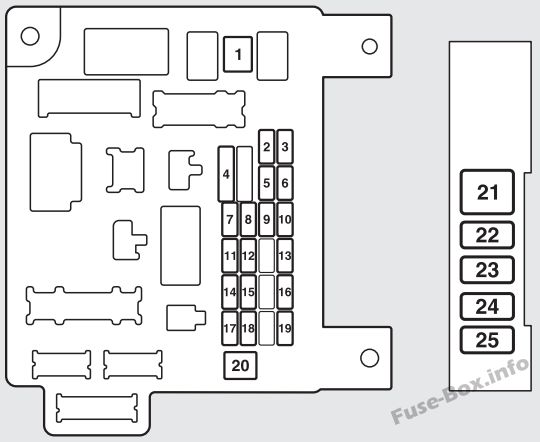

Пассажирский салон

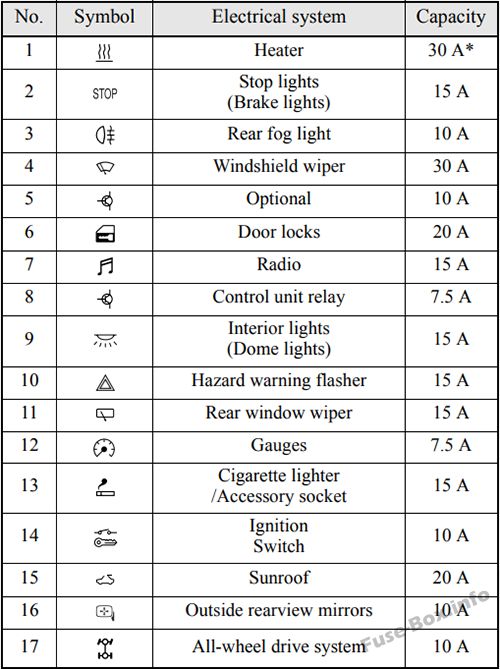

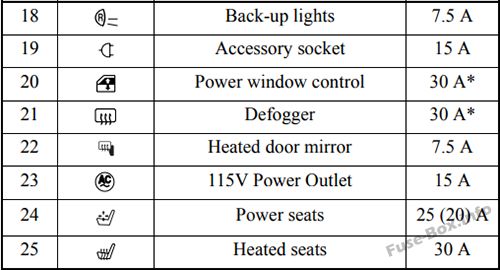

Назначение предохранителей в салоне

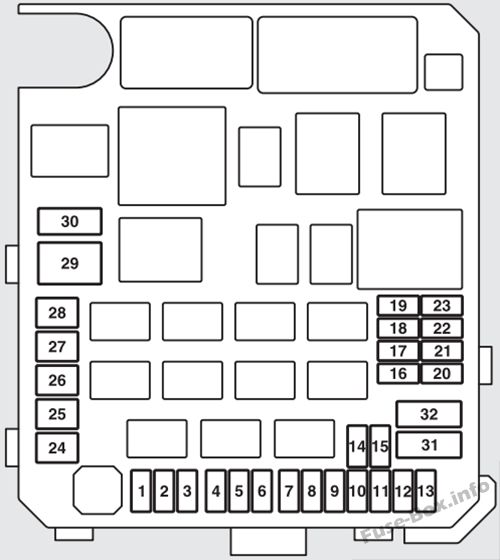

Моторного отсека

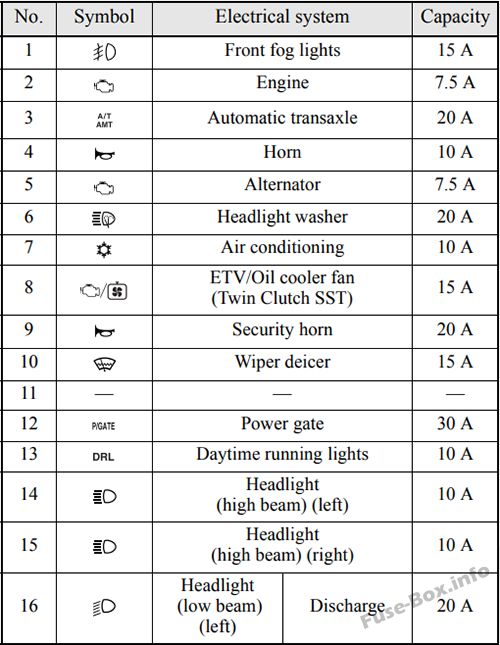

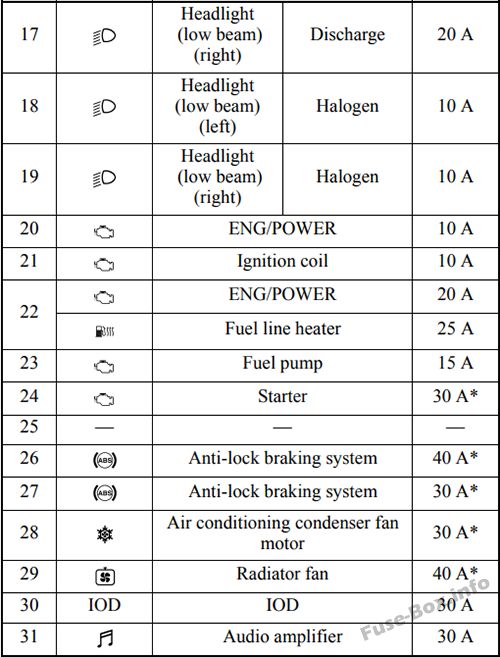

Назначение предохранителей в моторном отсеке
