Предохранители и реле Mitsubishi Pajero II (V20, 1991-1999)
Схемы относятся к указанным годам и вариантам Mitsubishi Pajero II (V20, 1991-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi Pajero II
Оглавление
Пассажирский отсек
Пассажирский отсек

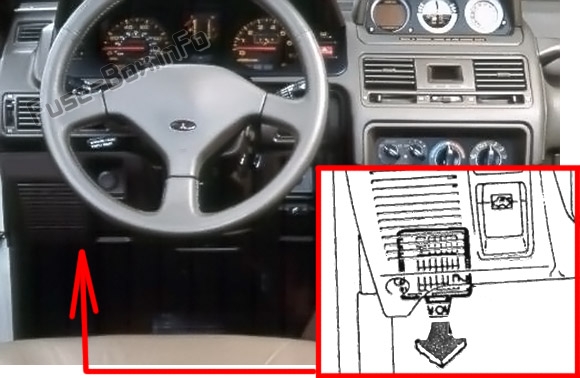

Расположение блока предохранителей
Панель предохранителей находится под панелью приборов.

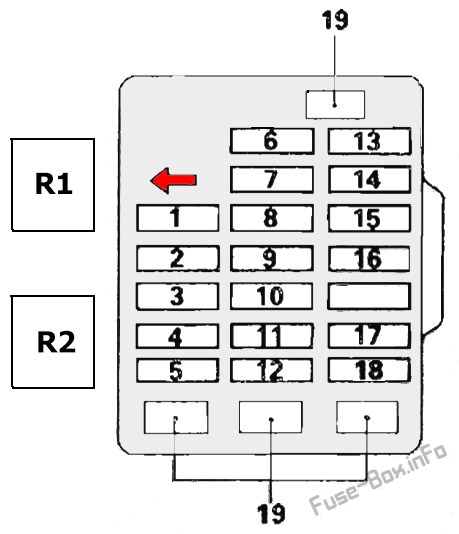

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 15A | Зажигалка |
| 2 | 10A | Радио |
| 3 | 10A | Реле нагревателя |
| 4 | 10A | Задний обогреватель или ELC-4 A/T |
| 5 | 20A | Передний и задний кондиционер |
| 6 | 10A | Лампы указателей поворота |
| 7 | 10A | метр |
| 8 | 10A | Horn |
| 9 | 15A | щетка стеклоочистителя |
| 10 | 10A | Электростеклоподъемники |
| 11 | 10A | Система полного привода, управление ускоренной передачей (только автомобили с автоматической коробкой передач) |
| 12 | 15A | Электрические дверные замки |
| 13 | 10A | Комнатные светильники, Часы |
| 14 | 15A | Фонари заднего хода |
| 15 | 15A | Стоп-сигналы |
| 16 | 25A | Обогреватель |
| 17 | 15A | Розетка для аксессуаров |
| 18 | 10A | Задний обогреватель или Не используется |
| 19 | Запасные предохранители | |
| Реле | ||
| R1 | Розетка для аксессуаров | |
| R2 | Вентилятор отопителя |

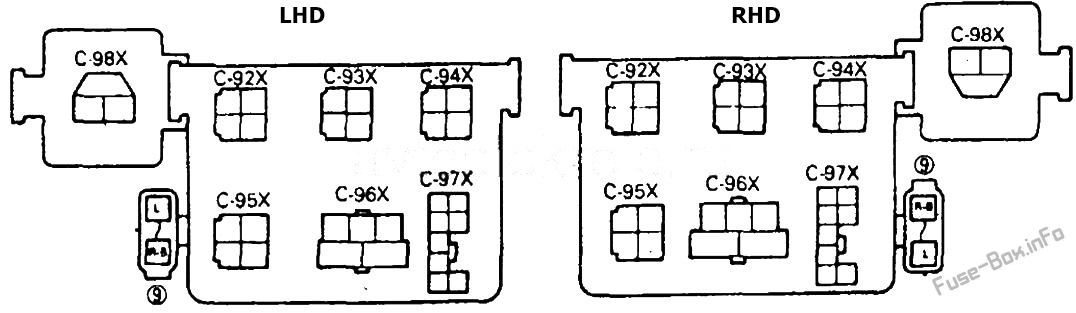

Релейный блок
| № | Описание |
|---|---|
| С-92Х | Не используется |
| С-93Х | Задний обогреватель |
| С-94Х | Стеклоподъемник |
| С-95Х | Центральный замок |
| С-96Х | Обогрев заднего стекла |
| С-97Х | Очиститель заднего стекла прерывистый |
| С-98Х | Сигнал поворота и аварийная сигнализация |
Моторного отсека
Моторного отсека

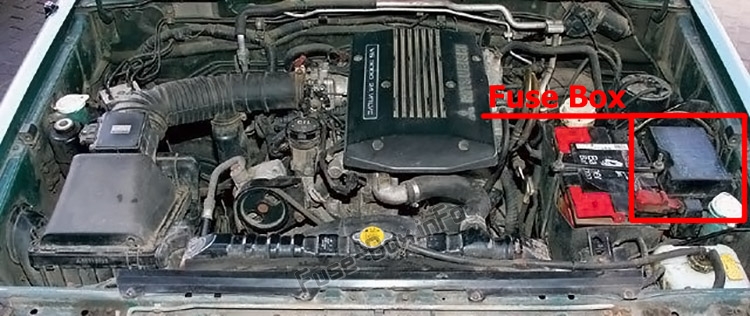

Расположение блока предохранителей
Корпус предохранителя расположен слева спереди и на плюсовой клемме аккумуляторной батареи.

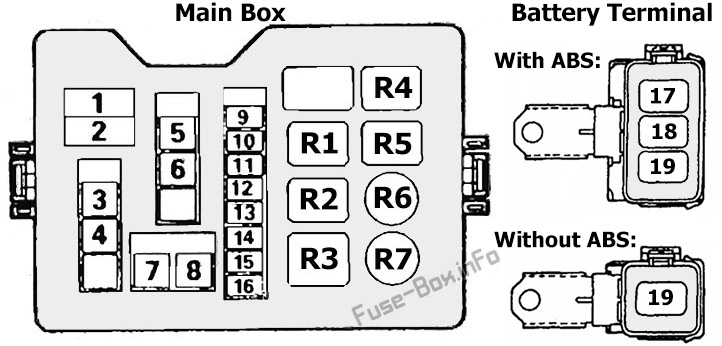

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 60A | Батарея |
| 2 | 100A | Генератор |
| 3 | 20A | Многоточечный впрыск |
| 4 | 40A | Замок зажигания |
| 5 | 30A | Демистер заднего стекла |
| 6 | 30A | Электростеклоподъемники |
| 7 | 30A | Кондиционер |
| 8 | 40A | Лампы |
| 9 | 15A | Подогреватель топлива |
| 10 | 10A | Компрессор кондиционера |
| 11 | 25А/30А | Вентилятор конденсатора кондиционера |
| 12 | 10A | Задние противотуманные фары |
| 13 | 10A | Задние фонари |
| 14 | 10A | Задние фонари |
| 15 | 10A | Дальний свет фар |
| 16 | 10A | Сигнализаторы опасности |
| 17 | 60A | ABS |
| 18 | 20A | Противотуманные фары или не используется |
| 19 | 80A | Свеча накаливания |
| Реле | ||
| R1 | передние фары | |
| R2 | Fan | |
| R3 | Генератор | |
| R4 | Задние противотуманные фары | |
| R5 | Задние фонари | |
| R6 | Двигатель вентилятора конденсатора | |
| R7 | Компрессор кондиционера |
