Предохранители и реле Mitsubishi Pajero / Shogun (V80, 2006-2017)
Схемы относятся к указанным годам и вариантам Mitsubishi Pajero / Shogun (V80, 2006-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Fuse Layout Mitsubishi Pajero / Shogun 2006-2017
Предохранители прикуривателя (розетки) в Митсубиси Паджеро/Сёгун Это предохранитель № 9 (прикуриватель) в блоке предохранителей на приборной панели и предохранитель № 8 (гнездо для принадлежностей) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

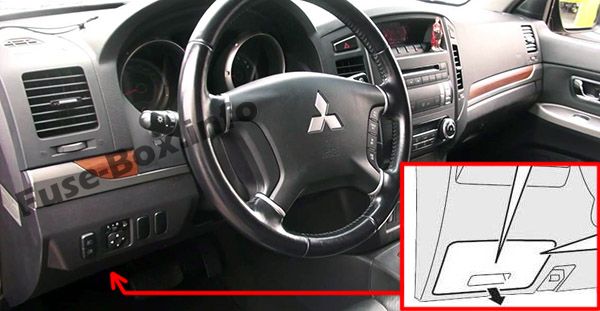

Расположение блока предохранителей
Блок предохранителей расположен в панели приборов (со стороны водителя), за крышкой.

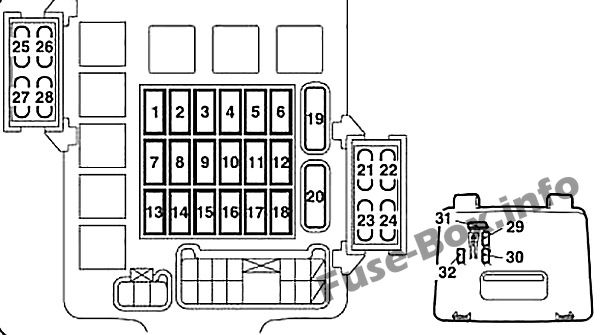

Схема блока предохранителей
| № | Функция | Amp |
|---|---|---|
| 1 | Катушка зажигания | 10 |
| 2 | Измерять | 7.5 |
| 3 | Фонарь заднего хода | 7.5 |
| 4 | Дневные ходовые огни (при наличии) | 7.5 |
| 5 | Реле | 7.5 |
| 6 | Дверь с подогревом | 7.5 |
| 7 | — | 30 |
| 8 | Контроль двигателя | 7.5 |
| 9 | Зажигалка | 15 |
| 10 | — | — |
| 11 | Наружные зеркала заднего вида | 7.5 |
| 12 | Контроль двигателя | 7.5 |
| 13 | — | — |
| 14 | Стеклоочиститель заднего стекла | 15 |
| 15 | Центральная дверь | 15 |
| 16 | Задний противотуманный фонарь | 10 |
| 17 | — | — |
| 18 | — | — |
| 19 | Обогреватель | 30 |
| 20 | Демистер заднего стекла | 30 |
| 21 | Люк на крыше | 20 |
| 22 | Антиблокировочная тормозная система | 10 |
| 23 | Сиденье с подогревом | 20 |
| 24 | Фонари приближения | 10 |
| 25 | Передача управления | 10 |
| 26 | ДВИГАТЕЛЬ/ПИТАНИЕ | 10 |
| 27 | Пусковой двигатель | 10 |
| 28 | — | — |
| 29 | Запасной предохранитель | 20 |
| 30 | Запасной предохранитель | 10 |
| 31 | Запасной предохранитель | 30 |
| 32 | Запасной предохранитель | 25 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

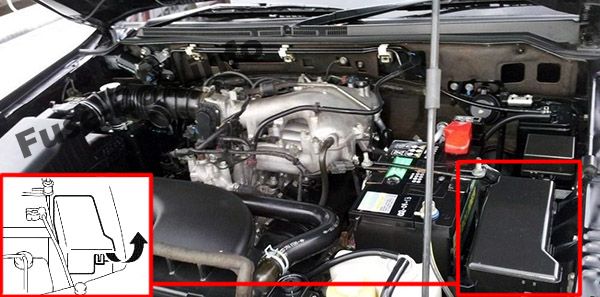

Расположение блока предохранителей

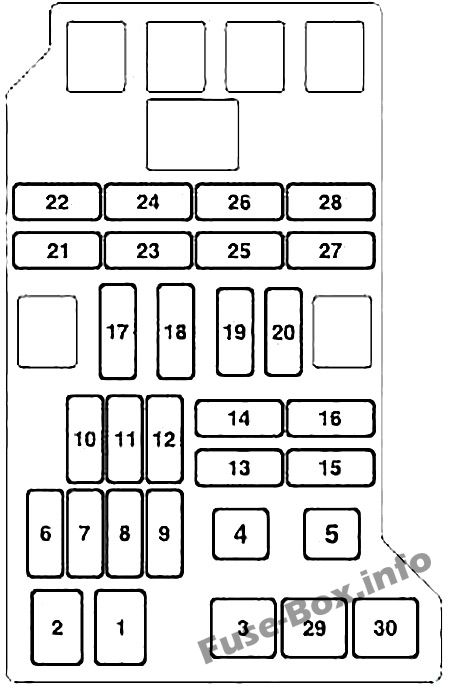

Схема блока предохранителей
| № | Функция | Amp |
|---|---|---|
| 1 | Генератор | 140 |
| 2 | Предохранитель (+В) | 60 |
| 3 | Замок зажигания | 40 |
| 4 | Электростеклоподъемники | 30 |
| 5 | Контроль двигателя | 20 |
| 6 | Топливный насос | 20 |
| 7 | Задний обогреватель | 25 |
| 8 | Розетка для аксессуаров | 25 |
| 9 | Подогрев топливной магистрали | 25 |
| 10 | Вентилятор конденсатора | 25 |
| 11 | Задний кондиционер | 20 |
| 12 | Звуковой сигнал (Охранная сигнализация) Стеклоочиститель антиобледенитель | 15 |
| 13 | Horn | 10 |
| 14 | Автоматическая коробка передач | 20 |
| 15 | Предупреждение об опасности | 10 |
| 16 | Стоп-сигналы | 15 |
| 17 | Радио | 10 |
| 18 | Комнатная лампа | 15 |
| 19 | Кондиционирование воздуха | 10 |
| 20 | Передние противотуманные фары | 15 |
| 21 | — | — |
| 22 | Лобовое стекло | 20 |
| 23 | Задний фонарь (правый) | 7.5 |
| 24 | Задний фонарь (левый) | 7.5 |
| 25 | Фара ближнего света (правая) | 10/20 |
| 26 | Фара ближнего света (левая) | 10/20 |
| 27 | Фара дальнего света (правая) | 10 |
| 28 | Фара дальнего света (левая) | 10 |
| 29 | Аудио | 30 |
| 30 | Обогреватель | 50 |

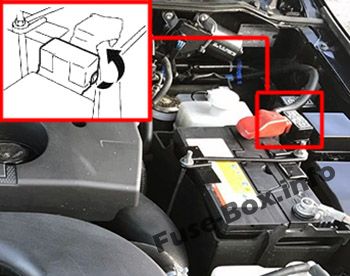

Дополнительный блок предохранителей
| № | Функция | Amp |
|---|---|---|
| 31 | антиблокировочная тормозная система | 60 |
| 32 | Тормозная система | 40 |
| 33 | Реле накала | 80 |
