Предохранители и реле Mitsubishi Pajero Sport (2008-2016)
Схемы относятся к указанным годам и вариантам Mitsubishi Pajero Sport (2008-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Схема предохранителей Mitsubishi Pajero Sport 2008-2016
Оглавление
Пассажирский отсек
Пассажирский отсек
Расположение блока предохранителей

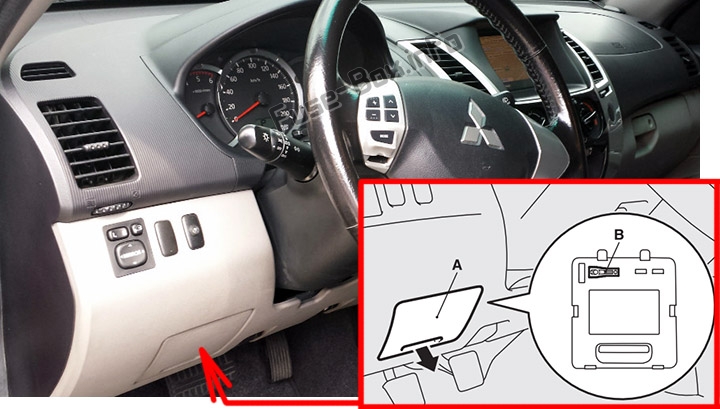

Левый руль: Панель предохранителей расположена за крышкой слева от рулевого колеса. Потяните крышку (А), чтобы снять ее. Используйте съемник (B), чтобы снять предохранители.

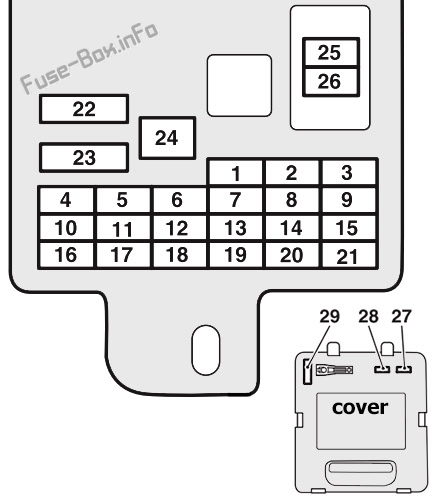

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 1 | Габаритные огни (слева) | 7.5A |
| 2 | Зажигалка | 15A |
| 3 | Катушка зажигания | 10A |
| 4 | Стартер | 7.5A |
| 5 | Люк на крыше | 20A |
| 6 | Розетка | 15A |
| 7 | Габаритные огни (справа) | 7.5A |
| 8 | Наружные зеркала | 7.5A |
| 9 | Блок управления двигателем | 7.5A |
| 10 | Блок управления | 7.5A |
| 11 | Задний противотуманный фонарь | 10A |
| 12 | Центральный замок | 15A |
| 13 | Внутренний свет | 10A |
| 14 | Стеклоочиститель заднего стекла | 15A |
| 15 | Приборная доска | 7.5A |
| 16 | Реле | 7.5A |
| 17 | Обогрев сидений | 20A |
| 18 | Аксессуары Схемы | 10A |
| 19 | Обогрев наружных зеркал | 7.5A |
| 20 | Дворники | 20A |
| 21 | Фонари заднего хода | 7.5A |
| 22 | Обогрев заднего стекла | 30A |
| 23 | Обогреватель | 30A |
| 24 | Сиденья с электроприводом | 40A |
| 25 | Аудио | 10A |
| 26 | Электронный блок управления | 15A |
| 27 | Запасной предохранитель | 7.5A |
| 28 | Запасной предохранитель | 20A |
| 29 | Запасной предохранитель | 30A |
Моторного отсека
Моторного отсека
Расположение блока предохранителей

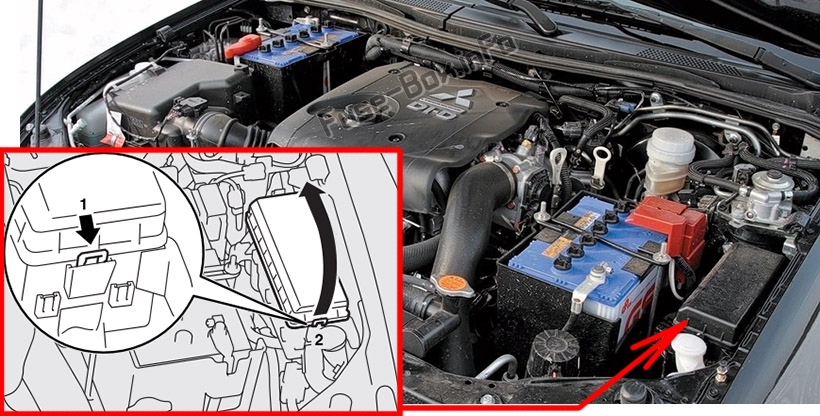

Нажмите на выступ и снимите крышку.

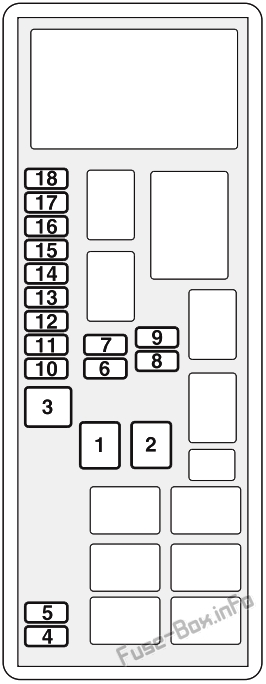

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 1 | Не используется | — |
| 2 | Электрические стеклоподъемники | 40A |
| 3 | Замок зажигания | 40A |
| 4 | Компрессор кондиционера | 20A |
| 5 | Двигатель вентилятора конденсатора | 20A |
| 6 | Фара дальнего света (левая) | 10A |
| 7 | Фара дальнего света (правая) | 10A |
| 8 | Фара ближнего света (левая) | 10А / 20А |
| 9 | Фара ближнего света (правая) | 10А / 20А |
| 10 | ЭБУ двигателя | 20A |
| 11 | Генератор | 7.5A |
| 12 | Стоп-сигналы | 15A |
| 13 | Horn | 10A |
| 14 | Автоматическая коробка передач | 20A |
| 15 | Аварийная световая сигнализация | 10A |
| 16 | Топливный насос | 15A |
| 17 | Противотуманные огни | 15A |
| 18 | Аудио | 20A |
