Предохранители и реле Mitsubishi Pajero Sport (2015-2019)
Схемы относятся к указанным годам и вариантам Mitsubishi Pajero Sport (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Расположение предохранителей Mitsubishi Pajero Sport/Shogun Sport 2016-2019
Оглавление
Пассажирский отсек
Пассажирский отсек
Расположение блока предохранителей

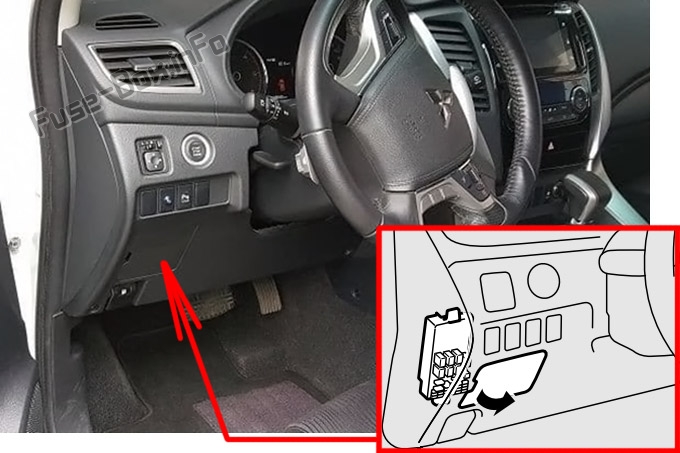

Левый руль
Панель предохранителей расположена за крышкой слева от руля. Потяните крышку, чтобы снять ее.

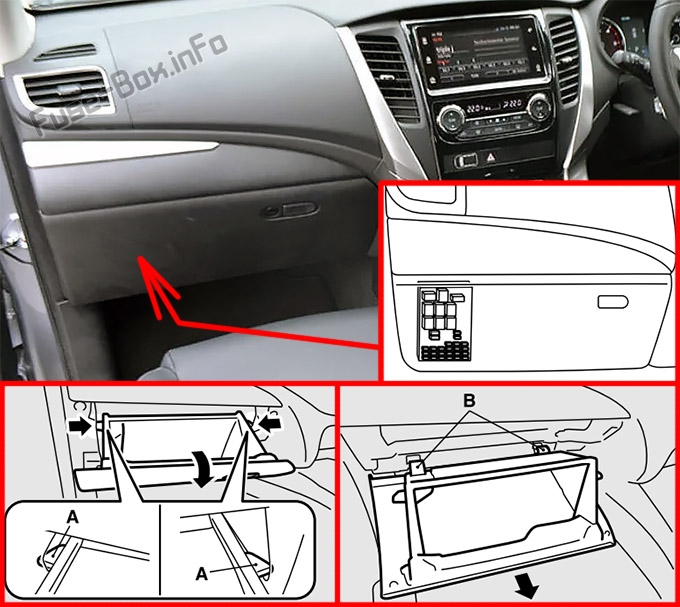

Правый руль
Панель предохранителей находится за перчаточным ящиком. Чтобы получить доступ: открыть перчаточный ящик; нажимая сбоку перчаточного ящика, отцепите левый и правый крюки (А) и опустите перчаточный ящик; снимите фиксатор перчаточного ящика (В), а затем снимите перчаточный ящик.

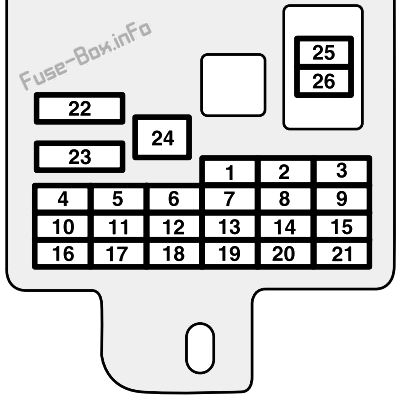

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| 1 | Задний фонарь (левый) | 7.5A |
| 2 | Зажигалка | 15A |
| 3 | Катушка зажигания | 10A |
| 4 | Пусковой двигатель | 7.5A |
| 5 | Люк на крыше | 20A |
| 6 | Розетка для аксессуаров | 15A |
| 7 | Задний фонарь (правый) | 7.5A |
| 8 | Наружные зеркала заднего вида | 7.5A |
| 9 | Блок управления двигателем | 7.5A |
| 10 | Устройство управления | 7.5A |
| 11 | Задний противотуманный фонарь | 10A |
| 12 | Центральный дверной замок | 15A |
| 13 | Комнатная лампа | 15A |
| 14 | Стеклоочиститель заднего стекла | 15A |
| 15 | Измерять | 10A |
| 16 | Реле | 7.5A |
| 17 | Сиденье с подогревом | 20A |
| 18 | Вариант | 10A |
| 19 | Обогрев наружного зеркала заднего вида | 7.5A |
| 20 | Дворники | 20A |
| 21 | Фонари заднего хода | 7.5A |
| 22 | Демистер | 30A |
| 23 | Обогреватель | 30A |
| 24 | Сиденье с электроприводом | 40A |
| 25 | Радио | 10A |
| 26 | Электронный блок управления | 20A |
Моторного отсека
Моторного отсека

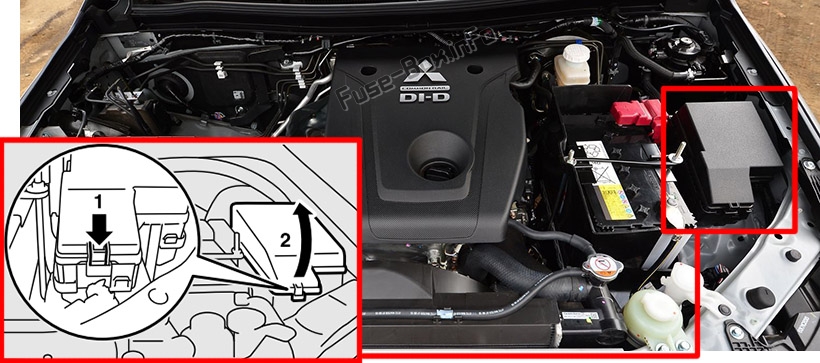

Расположение блока предохранителей
Нажмите на выступ и снимите крышку.

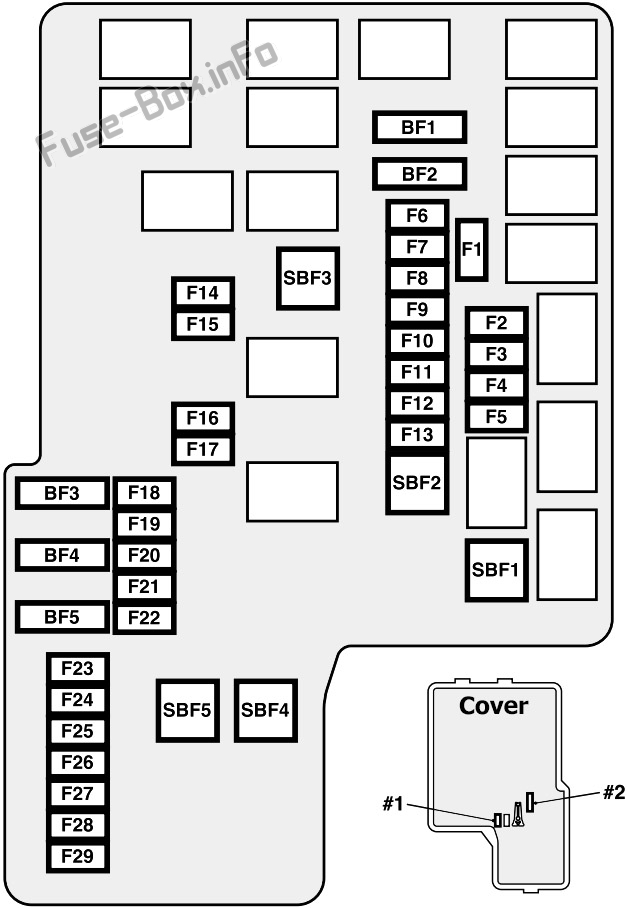

Схема блока предохранителей
| № | Описание | Amp |
|---|---|---|
| SBF1 | Замок зажигания | 40A |
| SBF2 | Электростеклоподъемники | 30A |
| SBF3 | Сиденье с электроприводом | 40A |
| SBF4 | Антиблокировочная система | 30A |
| SBF5 | Электрический стояночный тормоз | 30A |
| BF1 | Усилитель аудиосистемы | 30A |
| BF2 | Задний кондиционер | 30A |
| BF3 | Не используется | — |
| BF4 | DC-DC (АУДИО) | 30A |
| BF5 | DC-DC (А/Т) | 30A |
| F1 | Не используется | — |
| F2 | Двигатель | 20A |
| F3 | Топливный насос | 15A |
| F4 | IBS | 7.5A |
| F5 | Стартер | 7.5A |
| F6 | Подогрев топливной магистрали | 20A |
| F6 | ETV | 15A |
| F7 | Кондиционирование воздуха | 20A |
| F8 | Автоматическая коробка передач | 20A |
| F9 | Дневные ходовые огни | 10A |
| F10 | Генератор | 7.5A |
| F11 | Контроль двигателя | 7.5A |
| F12 | Катушка зажигания | 10A |
| F13 | Передние противотуманные фары | 15A |
| F14 | Фара дальнего света (левая) | 10A |
| F15 | Фара дальнего света (правая) | 10A |
| F16 | Фара ближнего света (левая) | 15A |
| F17 | Фара ближнего света (правая) | 15A |
| F18 | Подогрев руля | 15A |
| F19 | Мигалка, предупреждающая об опасности | 15A |
| F20 | Не используется | — |
| F21 | Двигатель вентилятора радиатора | 20A |
| F22 | Стоп-сигналы (стоп-сигналы) | 15A |
| F23 | T/F | 20A |
| F24 | Заднее сиденье с подогревом | 20A |
| F25 | Омыватель фар | 20A |
| F26 | Звуковой сигнал безопасности | 20A |
| F27 | Horn | 10A |
| F28 | Не используется | — |
| F29 | Не используется | — |
| #1 | Запасной предохранитель | 20A |
| #2 | Запасной предохранитель | 30A |
