Предохранители и реле Mitsubishi Raider (2005-2009)
Схемы относятся к указанным годам и вариантам Mitsubishi Raider (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Расположение предохранителей Mitsubishi Raider 2005-2009 гг.
Предохранители прикуривателя (розетки) в Mitsubishi Raider являются предохранители № 22 (розетка питания приборной панели) и № 28 (розетка питания консоли) в центре распределения питания.
Оглавление

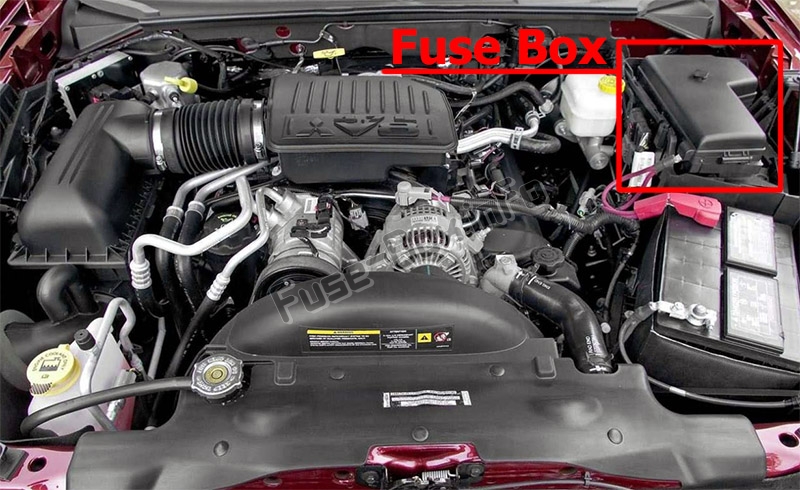

Расположение блока предохранителей
Расположение блока предохранителей
Передний распределительный центр расположен с левой стороны моторного отсека.
Описание каждого предохранителя и компонента может быть выбито на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, что соответствует следующей таблице.

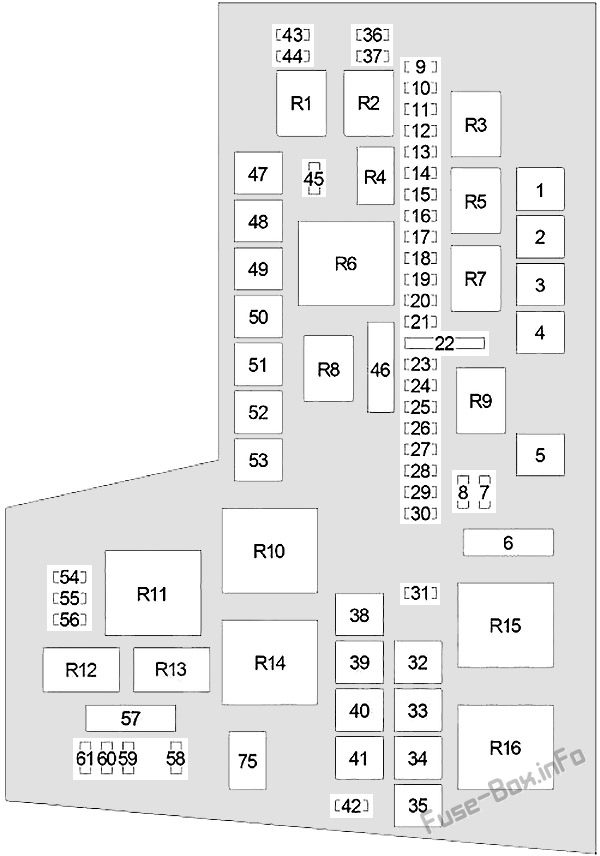

Схема блока предохранителей
Схема блока предохранителей
| № | Ампер Рейтинг | Описание |
|---|---|---|
| 1 | - | Не используется |
| 2 | 40 | 2005–2007: Замок зажигания (автоматический выключатель окон/замков дверей, предохранители: 22) |
| 3 | 30 | Модуль обеспечения тормозов |
| 4 | 50 | Переключатель сиденья водителя |
| 5 | 40 | 2005–2007: Замок зажигания (реле обогревателя заднего стекла, предохранители: 57, 58, 59, 60, 61) |
| 6 | 20 | Радио, кластер, электронный потолочный модуль, спутниковый ресивер, передний модуль управления, узел салона (CCN) |
| 7 | 10 | Модуль управления силовым агрегатом, реле муфты компрессора кондиционера, реле топливного насоса, модуль дистанционного управления ключом Sentry, предохранители: 8, 46 |
| 8 | 10 | Комбинация приборов, переключатель раздаточной коробки, внутреннее зеркало заднего вида, узел салонного отсека (CCN) |
| 9 | 10 | 2005–2007 год: модуль классификации жильцов. |
| 10 | 20 | 2007–2009: Замок зажигания (модуль дистанционного доступа Sentry Key) |
| 11 | 10 | Реле муфты компрессора кондиционера |
| 12 | 15 | Левое реле буксировки прицепа |
| 13 | 15 | Правое реле буксировки прицепа |
| 14 | 20 | Разъем канала передачи данных, модуль громкой связи, модуль удаленного доступа с ключом Sentry, электронный потолочный модуль (2005–2007 гг.) |
| 15 | 25 | Реле управления коробкой передач, модуль управления силовым агрегатом |
| 16 | 20 | Реле звукового сигнала |
| 17 | 20 | АБС (клапаны) |
| 18 | 20 | Реле топливного насоса |
| 19 | 15 | Выключатель стоп-сигнала, центральный верхний стоп-сигнал (CHMSL) |
| 20 | 20 | Комбинация приборов, дверные замки, узел салонного отсека (CCN), узел электродвигателя переключения/датчика режима (4WD), блокировка переключения передач тормозной коробки передач (BTSI) |
| 21 | 15 или 25 | Усилитель звука (2005-2007 гг. - 15А; 2007-2009 гг. - 25А) |
| 22 | 20 | Розетка — приборная панель |
| 23 | 20 | Реле противотуманных фар |
| 24 | 20 | Модуль управления силовым агрегатом |
| 25 | 15 | Кластер, узел салонного отсека (CCN) Освещение |
| 26 | 20 | 2007–2009: Эстафета «Работа/Старт» |
| 27 | 10 | Зеркальный переключатель |
| 28 | 20 | Розетка питания — консоль |
| 29 | 20 | Стеклоочистители, передний модуль управления (FCM) |
| 30 | - | Не используется |
| 31 | 30 | 2007–2009: Реле зажигания ACC (автоматический выключатель замка окна/двери (стеклоподъемники, дверной замок, люк в крыше, усилитель сабвуфера), предохранитель: 22) |
| 32 | 30 | Передний модуль управления (наружные огни №1) |
| 33 | 30 | Реле автоматического выключения (модуль управления силовым агрегатом, катушка зажигания, топливная форсунка, конденсатор зажигания) |
| 34 | 30 | Передний модуль управления (наружные огни №1) |
| 35 | 40 | Реле электровентилятора (отопление вентиляция кондиционер) |
| 36 | 10 | 2005–2007: Модуль управления силовым агрегатом, разблокировка/запуск/запуск зажигания. |
| 37 | 10 | 2005-2007: Реле стартера |
| 38 | 20 | 2005-2007: Замок зажигания |
| 39 | 30 | Соленоид стартера, модуль управления силовым агрегатом, передний модуль управления, реле стартера |
| 40 | 40 | 2007-2009: Реле зажигания RUN |
| 41 | 30 | Реле включения/выключения стеклоочистителя, реле высокого/низкого уровня стеклоочистителя |
| 42 | 25 | Передний модуль управления (раздаточная коробка) |
| 43 | 10 | Фонарь парковки/поворота — передний левый, задний фонарь/стоп/поворотник — левый |
| 44 | 10 | Фонарь парковки/поворота - передний правый, задний фонарь/стоп/поворотник - правый |
| 45 | 20 | Буксировка прицепа |
| 46 | 10 | Модуль управления системой пассивной безопасности, контрольная лампа включения/выключения подушки безопасности пассажира, модуль классификации пассажира (2005-2007 гг.) |
| 47 | 40 | 2005–2007: Замок зажигания (кластер) |
| 48 | 20 | Люк на крыше/звуковая коробка |
| 49 | 30 | Буксировка прицепа |
| 50 | 40 | Модуль антиблокировочной тормозной системы (ABS) (насос) |
| 51 | 40 | Реле габаритных огней (предохранители: 43, 44, 45), передний модуль управления |
| 52 | - | Не используется |
| 53 | 40 | Реле обогревателя заднего стекла (обогреватель заднего стекла, предохранитель: 56) |
| 54 | - | Не используется |
| 55 | 10 | 2005–2007 гг.: Кластер |
| 56 | 10 | Зеркала с подогревом |
| 57 | 20 | Модуль контроллера системы пассивной безопасности |
| 58 | 20 | Сиденье с подогревом |
| 59 | 10 | Модуль отопления, вентиляции и кондиционирования воздуха (HVAC), управление отопителем кондиционера, реле обогревателя заднего стекла |
| 60 | 10 | Модуль антиблокировочной тормозной системы (ABS) |
| 61 | 20 | Передний модуль управления (фонари заднего хода) |
| Реле | ||
| R1 | Буксировка правого прицепа | |
| R2 | Левый буксирный прицеп | |
| R3 | Муфта компрессора кондиционера | |
| R4 | Horn | |
| R5 | Управление передачей | |
| R6 | Парковая лампа | |
| R7 | Топливный насос | |
| R8 | Противотуманная фара | |
| R9 | Не используется | |
| R10 | Обогрев заднего стекла | |
| R11 | 2007-2009: Зажигание - БЕГ | |
| R12 | Стеклоочиститель высокий/низкий | |
| R13 | Стеклоочиститель вкл./выкл. | |
| R14 | Стартер | |
| R15 | Автоматическое выключение | |
| R16 | 2007–2009: Мотор вентилятора | |
| 75 | 2007-2009: Зажигание - АСС |
