Предохранители и реле Mitsubishi Shogun / Montero (2003-2006)
Схемы относятся к указанным годам и вариантам Mitsubishi Shogun / Montero (2003-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Mitsubishi.
Fuse Layout Mitsubishi Shogun 2003-2006
Оглавление
Пассажирский отсек
Пассажирский отсек
Расположение блока предохранителей
Панель предохранителей находится за крышкой на панели приборов. Потяните крышку блока предохранителей, чтобы снять ее. Используйте съемник для предохранителей, чтобы удалить предохранители.

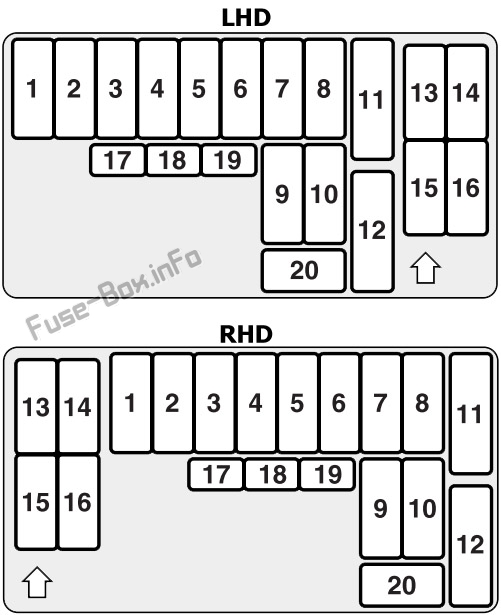

Схема блока предохранителей
| № | Описание | Вместимость |
|---|---|---|
| 1 | Стеклоочиститель заднего стекла | 15A |
| 2 | Не используется | - |
| 3 | Радио | 10A |
| 4 | Зажигалка | 15A |
| 5 | Реле | 10A |
| 6 | Измерять | 10A |
| 7 | Контроль двигателя | 20A |
| 8 | Фонари заднего хода | 10A |
| 9 | Задний противотуманный фонарь | 10A |
| 10 | Центральные дверные замки | 20A |
| 11 | Демистер заднего стекла | 30A |
| 12 | Обогреватель | 30A |
| 13 | Левосторонний руль: люк на крыше | 20A |
| 13 | RHD: Наружное зеркало с подогревом | 10A |
| 14 | Левосторонний руль: Антиблокировочная тормозная система | 10A |
| 14 | Правый руль: Сиденье с подогревом | 20A |
| 15 | Левостороннее рулевое управление: Сиденье с подогревом | 20A |
| 15 | RHD: Антиблокировочная тормозная система | 10A |
| 16 | LHD: Наружное зеркало с подогревом | 10A |
| 16 | Правый руль: люк | 20A |
| 17 | Запасной предохранитель | 10A |
| 18 | Запасной предохранитель | 15A |
| 19 | Запасной предохранитель | 20A |
| 20 | Запасной предохранитель | 30A |
Моторного отсека
Моторного отсека
Расположение блока предохранителей

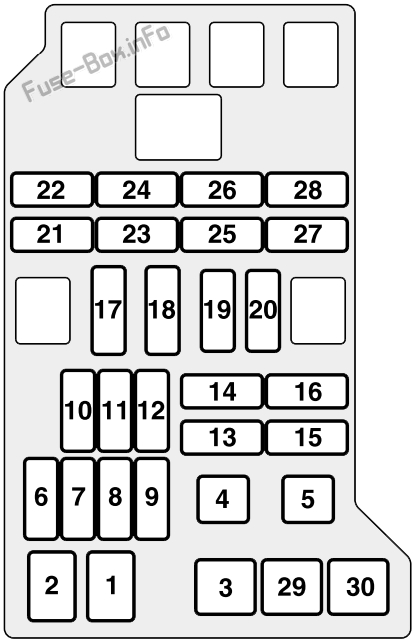

Схема блока предохранителей
| № | Описание | Вместимость |
|---|---|---|
| 1 | Генератор | 120A |
| 2 | Предохранитель (+В) | 60A |
| 3 | Замок зажигания | 40A |
| 4 | Электрическое управление стеклоподъемниками | 30A |
| 5 | Контроль двигателя | 20A |
| 6 | Топливный насос | 20A |
| 7 | Задний кондиционер | 25A |
| 8 | Розетка для аксессуаров | 15A |
| 9 | Подогрев топливной магистрали | 25A |
| 9 | Дневной ходовой огонь | 15A |
| 10 | Двигатель вентилятора конденсатора | 25A |
| 11 | Задний кондиционер | 20A |
| 12 | Horn | 10A |
| 12 | Стеклоочиститель антиобледенитель | 15A |
| 13 | Horn | 10A |
| 14 | Автоматическая коробка передач | 20A |
| 15 | Мигалка, предупреждающая об опасности | 10A |
| 16 | Стоп-сигналы | 15A |
| 17 | Радио | 10A |
| 18 | Комнатная лампа | 10A |
| 19 | Кондиционирование воздуха | 10A |
| 20 | Передние противотуманные фары | 20A |
| 21 | Horn | 10A |
| 22 | Дворники | 20A |
| 23 | Задние фонари (справа) | 10A |
| 24 | Задние фонари (левые) | 10A |
| 25 | Фара ближнего света (правая) | 10A |
| 26 | Фара ближнего света (левая) | 10A |
| 27 | Фара дальнего света (правая) | 10A |
| 28 | Фара дальнего света (левая) | 10A |
| 29 | Не используется | - |
| 30 | Обогреватель | 50A |
